TEXAMe 型旁压仪

型　号：TEXAMe
原产地：加拿大Roctest
用　途：TEXAMe是TEXAM型旁压仪的新型电子版本，其中压力和变形通过电子传感器进行测量，并通过平板电脑读取数据。

TEXAM^e 型旁压仪

TEXAM^e是TEXAM型旁压仪的新型电子版本，其中压力和变形通过电子传感器进行测量，并通过平板电脑读取数据。

概述

TEXAM^e预钻式旁压仪是一款坚固可靠的仪器，可用于各种地面工程。该旁压仪的易用性和多功能性与众不同。加载是通过螺旋千斤顶手动完成的，允许用户以应变或应力控制的步骤完成测试。手动控制的液压加载系统确保了测试良好的重复性，同时使卸载-重新加载周期非常容易完成。新型电子版TEXAM旁压仪使设备的常规操作更加轻松和可重复。

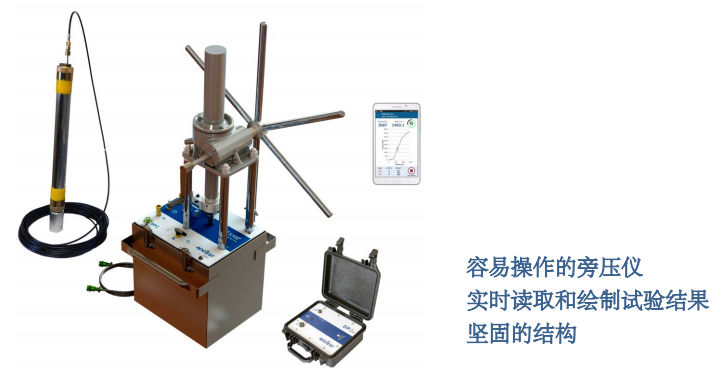

该设备包含以下部件：

控制单元包括电子式压力和体积传感器、接头、控制阀和手动加载装置（螺旋千斤顶），用于通过活塞对腔体中的水加压。

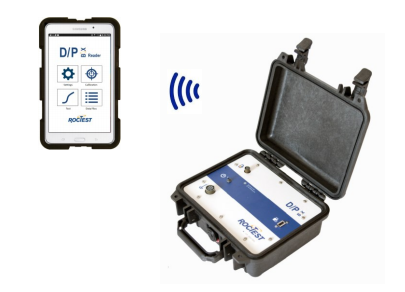

读数单元由与Andoid平板电脑一起操作的DP Box单元组成。这种通用的读数装置与Roctest生产的其它旁压仪兼容。在平板电脑上安装的特殊应用程序允许配置测试和校准参数，实时读取和绘制测试结果、记录数据以及查看测试结果。

充满水的探头配有易于更换的单个外部护套。该护套通常由金属散热片保护的橡胶组成。

最后，易于维修的高压管将探头连接到控制单元。

主要特征

 TEXAM型旁压仪的电子版

 容易操作和维护

 坚固的结构

 受控的变形速率或压力

 符合 ASTM D4719-07标准

 安全 : 无需压缩空气

 多功能: 易于完成循环或蠕变测试

 自动采集和实时可视化，以增强对Android平板电脑上的测试的控制*

应用

 所有类型基础的承载力和沉降估算

 桩和板桩侧向加载的变形

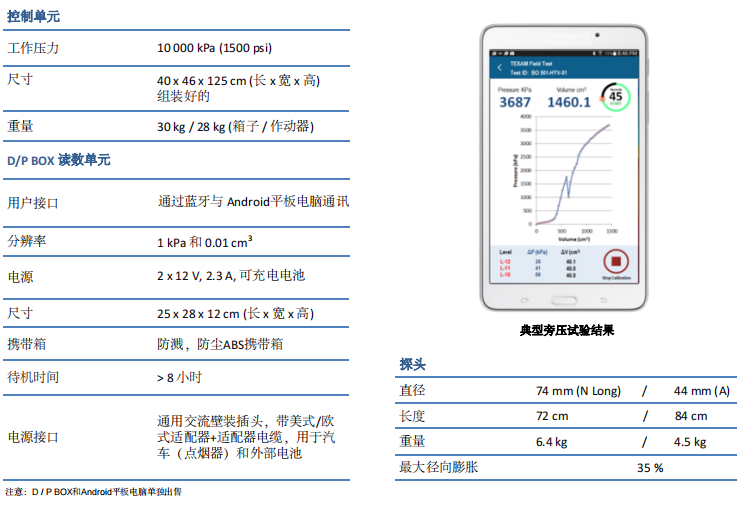

技术参数

试验过程

将探头放在预先钻好的钻孔中的测试深度位置，该钻孔是通过适合土壤条件的方法获得的：湿式旋转钻机，螺旋钻，谢尔比管钻进等。在地下水位以下的粒状土壤中，探头可以直接在开槽的套管内驱动。通过使用一致的作动器旋转速率以恒定的变形速率进行测试，或者以与Menard旁压仪测试相同的压力增量进行测试。

试验结果

通过绘制注入量与压力的关系曲线可得到原位应力-应变曲线。从测试结果中得出的主要参数是旁压模量，蠕变压力和极限压力。可以使用由Roctest开发的工具（TexamCompanion）。

订购信息

请指定:

 测试管长度 (25, 33 , 或 50 m)

 探头直径

 附件（金属护套，环）和可选件

可选配件

 高精度数字式压力表套件将作为备用读数连接在前面板上。

 安装在手柄轴上的机械式体积计数器，也用于备份读数。

 与A尺寸探头兼容的开槽套管组件，用于困难的土壤（砾石）中。

请注意，TEXAM^e与BOAR MAC和PENCIL探头兼容-有关更多详细信息，请参见单独的手册。
