PROBEXe - 岩石弹模仪/膨胀计

型　号：PROBEXe
原产地：加拿大Roctest
用　途：PROBEXe 岩石弹模仪或膨胀计是一种可径向膨胀的钻孔探头，用于现场确定岩体的可变形性和非常软的岩石的蠕变特性。

PROBEX^e- 岩石弹模仪/膨胀计

PROBEXe 岩石弹模仪或膨胀计是一种可径向膨胀的钻孔探头，用于现场确定岩体的可变形性和非常软的岩石的蠕变特性。

概述

膨胀计试验是使用径向可膨胀的圆柱形探头在钻孔内进行的加载试验。用于现场确定岩体的可变形性和非常软的岩石的蠕变特性。PROBEX^e通过测量探头的总体积变化来确定变形。该方法与弹模仪使用的方法久经验证。它提供了大块岩石的平均模量值，这与使用受局部各向异性影响的带齿探头相反。通过监测活塞的位移来测量探头的体积变化。这种配置消除了管路和泵系统的次生膨胀。

PROBEX^e是一种多功能设备，具有岩石弹模仪和柔性膨胀计的特性。

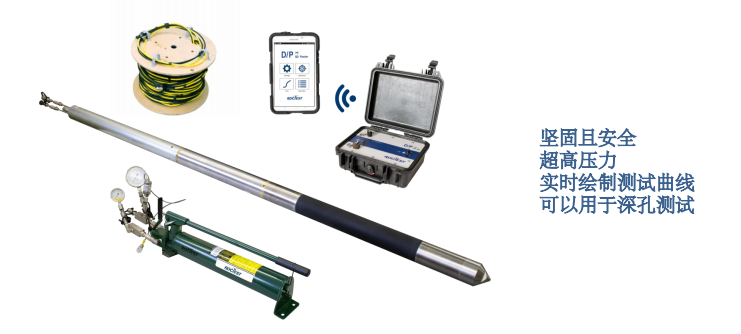

PROBEX^e 弹模仪包含：

 安装在钢芯上的可充气膜

 包含双活塞和气缸组件的液压模块，可对膜进行充气和放气

 包含一个线性传感器的测量模块，该模块监测注入的体积

 液压管和电缆

 液压手动泵和压力表

 压力传感器

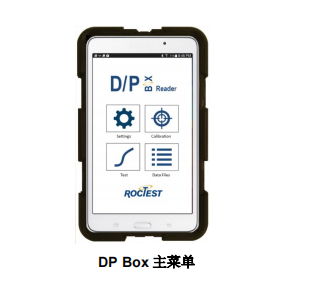

 读数仪，该读数仪由与Android平板电脑一起操作的DP Box单元组成。这种通用的读数仪与Roctest生产的其它压力仪器兼容。在平板电脑上安装的特殊应用程序允许配置测试和校准，实时读取和绘制测试结果，记录数据以及查看测试结果。

主要特征

 提供大块岩石的平均模量

 可以用于深孔测试

 适用于 “N” 尺寸钻孔

 超高压力 (30 000 kPa)

 自动采集和实时可视化，可增强对Android平板电脑上测试的控制

 坚固的膜（聚氨酯和玻璃纤维增强)

应用

 估算隧道衬砌，混凝土坝基础和桥梁支架的变形

 沉箱等深厚基础的沉降和最终承载力估算

 钻轴的侧向挠度分析

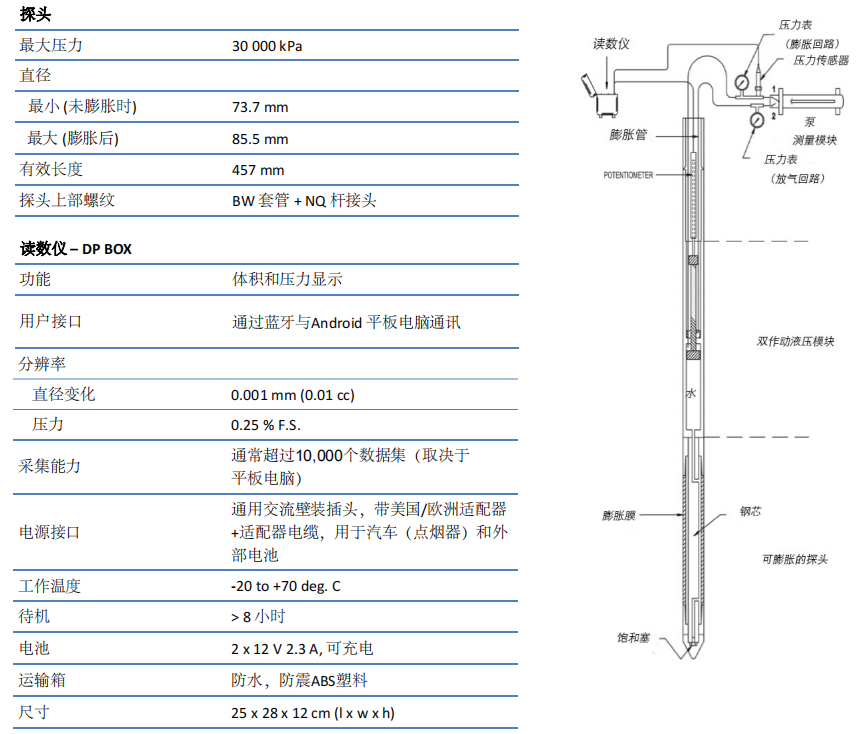

技术参数

测试与解释

电缆穿过B尺寸的套管或NQ杆中，用于下放探头至测试深度。测试是应力控制的。通过手动泵分阶段施加压力增量。探头的可压缩性和惯性事先通过运行校准确定。 PROBEXe的混合特性允许根据与弹模仪或柔性膨胀计相关的测试过程和解释方法来使用它。但是，使用本设备在非常坚硬的岩石中获得的结果应谨慎使用。用于处理数据的方法与用于处理弹模仪数据的方法相同。它基于Lame方程，得出了所测试岩体的平均变形模量。Roctest开发的工（ProbexCompanion）可用于确定该模量。

订购信息

请指定:

 电缆 / 测试管的长度 (50, 100, 150 或 200 m)

 可选的配件

可选配件

 膜

 NQ或BW至AW杆开槽转换接头

 延长电缆/测试管
