PENCEL—旁压仪

型　号：PENCEL
原产地：加拿大Roctest
用　途：PENCEL是一款小型旁压仪，用于在土壤中进行原位加载试验。

旁压仪 - PENCEL

PENCEL是一款小型旁压仪，用于在土壤中进行原位加载试验。

PENCEL旁压仪，也称为路面旁压仪，贯入式或锥形旁压计，由三个主要组件组成：

探头

单腔探头由装配有可充气气囊、流体入口和饱和端部的圆柱体、锥形贯入靴和探杆转换接头组成。

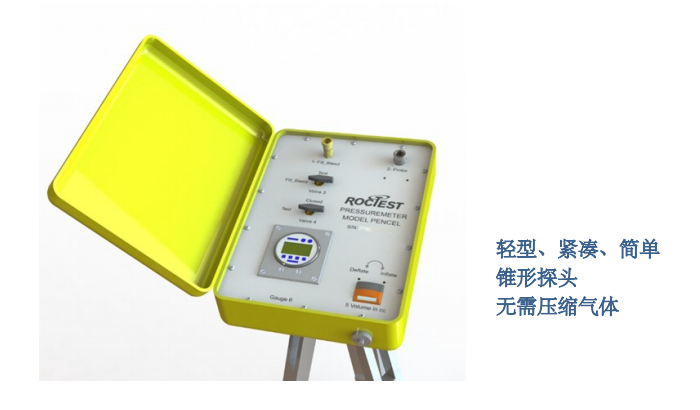

控制单元

控制单元是一个支撑在铝制三脚架上的ABS仪器箱，该仪器箱包含气缸、数显式压力表、数显式体积指示器、控制阀和油管连接器。

测试管

标准测试管由在两端都装有截止快速接头的单个导管组成，这使探头或测试管可以在不使测试回路不饱和的情况下脱开。

PENCEL是一款高度便携的系统，可提供简单且经济的操作。使用手动螺旋钻或探杆将探头直接安装在预先准备好的钻孔中。也可以通过静力触探贯入仪或轻型动力贯入方式将其贯入。使用PENCEL进行测试不需要重型钻探设备，这使其成为在无法使用重型设备或在经济拮据的情况下使用的特别有吸引力的仪器。

 轻型、紧凑、简单

 直接贯入探头

 低成本，多功能旁压仪

 可与静力触探探头配套使用

 无需压缩气体

 探头与Texam 控制单元兼容

 高压力分辨率

 基础

 桩

 路面

 侧向加载塔架

 压实控制

将探头安装到位。然后通常以相等的体积增量进行测试。

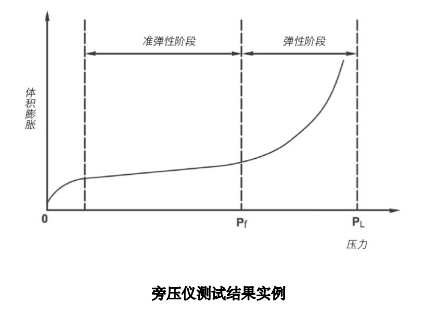

与其它旁压仪一样，使用PENCEL旁压仪采集的测试数据会生成应力-应变曲线，可以从中获得两个主要参数：

 极限压力PL对应于探头体积的两倍增加，是土壤承载力的直接反映。

 变形模量E在曲线的准线性初始部分确定。它可用于估计沉降。

请指定:

 与静力触探探头一起使用的可选中空探头

 最大测试深度
