G-AM II 梅纳旁压仪

G-AM II 梅纳旁压仪

型 号:G-AM II
原产地:加拿大Roctest
用 途:G-AM II是一款旁压仪,用于测量土壤和非常软的岩石的原位强度和应力应变特性。

G-AM II 梅纳旁压仪



G-AM II是一款旁压仪,用于测量土壤和非常软的岩石的原位强度和应力应变特性。

  • 概述

G-AM旁压仪是一种用于评估大多数地面工程问题的高效且经济的仪器。

探头

圆柱形金属主体,内部装有橡胶膜和外部保护套,形成了三个独立的腔体。 中央腔体充满水,保护腔体充满气体。

控制单元
仪器箱中装有减少和控制施加到探头腔体压力所需的所有调节器和阀门。 它还包含一个将水流提供给测量腔体的储水器。 测试期间的体积变化在观察管上读取。

控制单元随附的压力表量程为0-250-60-10 MPa,这是大多数土壤测试所需的量程。 提供两个压力表,省去了精密的压差表。

测试管
使用同轴管将探头连接到控制单元。

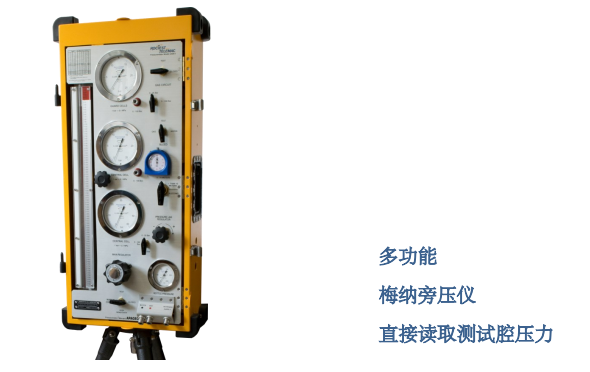

  • 主要特征

多功能

梅纳旁压仪
内置高压转换零件
直接读取测试腔压力

  • 应用

所有类型基础的沉降估算

横向荷载桩和板桩的变形
浅层和深层基础的承载力估算

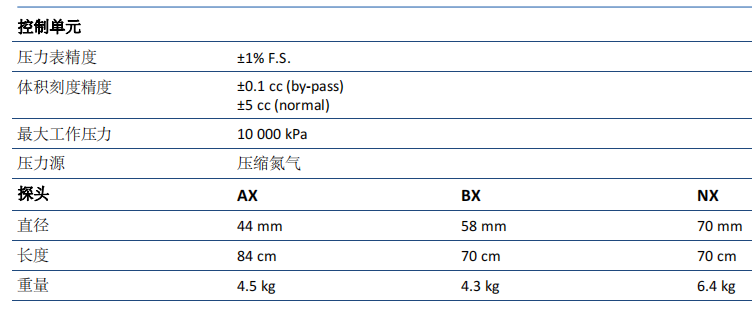

  • 技术参数

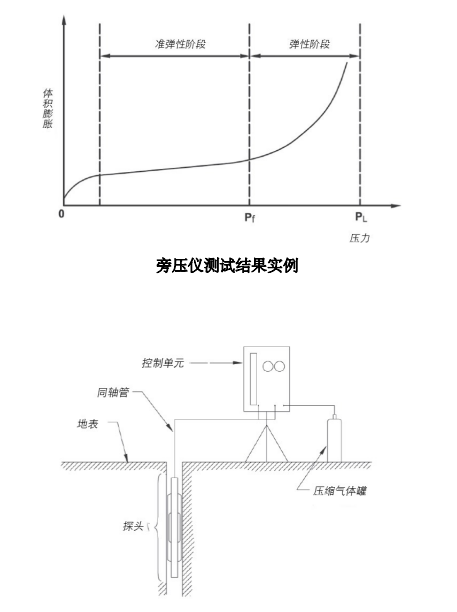

  • 试验过程

通过将探头插入预先钻好的钻孔中或在特殊条件下将探头插入开槽套管中,将其放置在测试深度。 通过应力控制来完成测试。 相等的压力增量施加到探头上并保持恒定。 在达到每个压力步长后每隔3060记录体积变化。

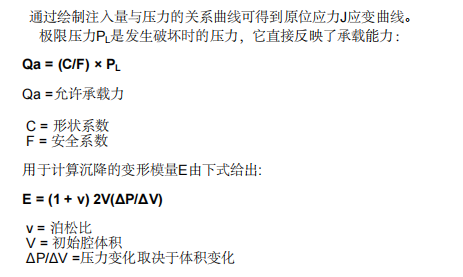

  • 试验结果


  • 订购信息

请指定:
测试管长度 (25 m, 33 m, 50 m)
探头直径

  •  可选配件

所需配件(开槽外壳组件)
