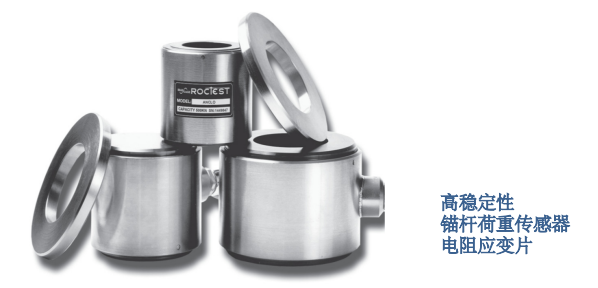

ANCLO - 电阻式锚杆荷重传感器

ANCLO - 电阻式锚杆荷重传感器

型 号:ANCLO
原产地:加拿大Roctest
用 途:坚固的ANCLO荷重传感器用于测量拉伸或压缩荷载。 多才多艺的设计适合所有类型的锚杆或锚索。

ANCLO - 电阻式锚杆荷重传感器



坚固的ANCLO荷重传感器用于测量拉伸或压缩荷载。 多才多艺的设计适合所有类型的锚杆或锚索。

  • 概述

荷重感测元件是由高强度热处理的钢或铝制成的阀芯,可承受恶劣的搬运和加载。电阻应变片连接到阀芯的外围。应变片安装在全桥结构中,可以补偿不均匀分布的加载。高电阻应变片使得电缆影响最小化。 荷重传感器可以补偿正常测试期间遇到的温度变化。

O形圈密封的钢制外壳覆盖阀芯,并保护应变片免受机械损坏和水的渗透。普通PVC电缆直接连接到压力盒,或通过可拆卸的多针接头连接。在大型压力盒上,电缆出口平行于钢制外壳的表面,以提供更好的间隙。

  • 主要特征

多功能的设计,适合所有类型的锚杆或锚

与常规应变读数仪兼容

可用于监测支撑荷载

坚固的防水结构

高稳定性和高灵敏度

温度补偿

可偏心加载

  • 应用

岩石螺栓和土钉监测

矿山和边坡稳定监测

用于深基坑的锚固系统

用于浮力结构的系紧锚

结构中的加载监测

锚固的挡土墙

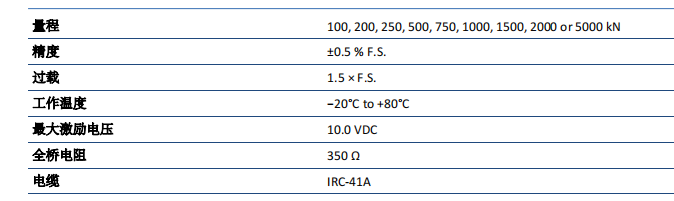

  • 技术参数

载荷量程仅是名义上的,可以根据项目要求进行修改。

有关尺寸,请联系我们。

系统精度取决于最终加载条件。

  • 安装

荷重传感器所抵靠的表面应平整,并垂直于锚栓或系杆的轴线。 可能需要一层砂浆或混凝土制成的座垫。 建议在传感器底部和轴承表面之间使用适当厚度的承重板。 承重板,荷重传感器,加载分配板和锚固头组件依次拧到锚固件上。

  • 订购信息

请指定:

量程
中空或实心传感器
电缆连接荷荷电缆长度
水下防水接头

  • 可选附件

荷载分配板和承载板

带有对中器衬套的荷载分配板

读数仪: P-3, SENSLOG
