PROFIL - 数字测斜仪

PROFIL - 数字测斜仪

型 号:PROFIL
原产地:加拿大Roctest
用 途:PROFIL用于监测滑坡、堤坝和大坝以及深基坑和隧道周围地下的地下变形。

PROFIL - 数字测斜仪

PROFIL用于监测滑坡、堤坝和大坝以及深基坑和隧道周围地下的地下变形。

  • 描述

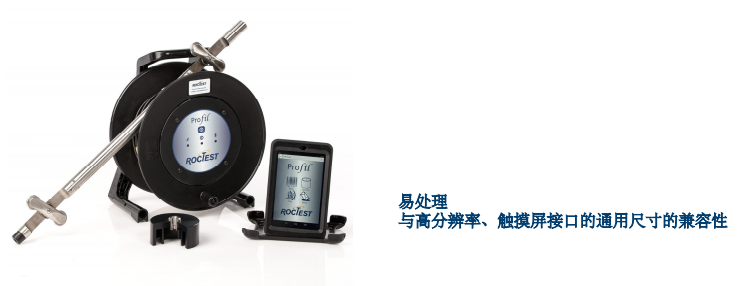

该系统包括数字探头、轻型控制电缆、蓝牙卷轴、电缆门、ProfilReader应用程序和Profil Manager软件。标准系统包括可拆卸探头。可选配探头和电缆永久连接的系统。
Profil的主要优势在于其传感器技术和移动计算,为调查操作带来了简便性。
要开始测量,请从阅读器显示的列表中点击测斜仪钻孔。或者,只需扫描固定在外壳上的QR码即可。
在每个调查深度,Reader应用会提示何时准备好记录稳定的读数。要记录,只需将电缆向上拉到下一个深度即可。读卡器检测运动并将稳
定读数存储在非易失性存储器中。无需按住阅读器或点击按钮。您的双手可以随意使用电缆和探头。
无论调查因任何原因中断,只需点击即可在相同深度恢复,且不会丢失数据。
调查完成后,绘制校验和、配置文件和更改以在离开站点之前验证读数。
之后,通过互联网向办公室发送调查,使用带有自动文件附件的电子邮件或Dropbox进行完全同步。如果网络不可用,请使用USB电缆进行数据传输。

  • 重要性能

•  携带方便、易于操作、可拆卸探头和轻型控制电缆,每隔一个刻度都有数字深度标签。
•  与最常见尺寸的外壳兼容,紧凑型电缆门将电缆刻度精确地对准外壳顶部,如果忘记了电缆门,则消除了深度误差的可能性。
•  Android支持高分辨率屏幕,触摸屏界面和完整的互联网连接。
•  Reader应用程序是系统简单性和强大功能的核心。 QR码、免提录音、书签、有用的字段图和无线数据传输。
•  Profil Manager软件将Profil系统中的数据存储在数据库中,并生成图形。

  • 应用

  斜坡、堤坝和水坝的稳定性
•  板桩和隔墙的变形
•  隧道掘进引起的地面变形
•  桥墩和桥台的运动
•  字褶堆积的偏转

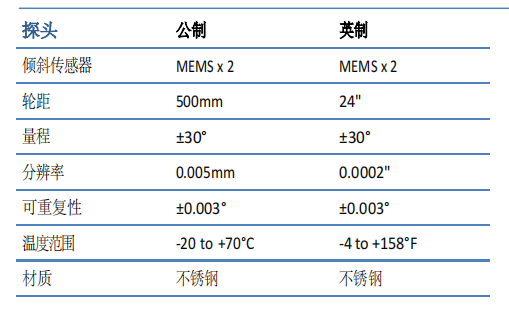

  • 参数

  • 电缆

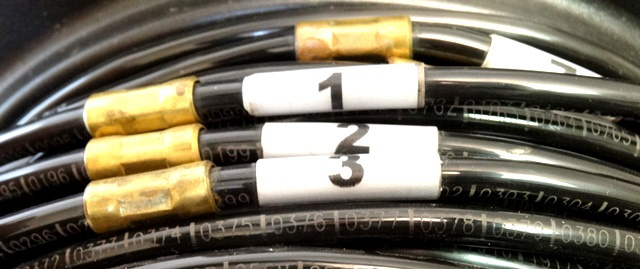

刻度: 刻度是从探头滑轮的顶部开始计算的。公制电缆每0.5米有一个刻度,每1米有一个编号。英制电缆每2英尺有一个刻度,每4英尺有一个编号。


标准长度30,50,75,100,150,200,250,300m。也可以订制其它的长度。每根控制电缆都比标注的要长3米。
构造: 四芯铠装电缆,聚氨酯护套。

  • Profil平板读数应用程序

操作系统(OS):Android 4.0或以上
测斜仪和测量:测斜仪和测量数量限制只与设备的内存有关。最大深度为300米/ 1000英尺。深度间隔为0.5米或2英尺的倍数。
测量屏幕:字体大,易读。
可以显示:激活的深度、最后一次记录的深度、A和B的读数可以显示为mm、英寸或其它单位,校验和,进度条等。记录按钮提
醒用户等待、开始或拉(免提模式)。其它特征包括改变深度很容易和自动标注书签等。
图形和数据:校验和图、曲线图、高分辨率与初始值和最终值的变化图。用于检查的数据表和测量时间修正。
显示检查和调查时间更正的数据表。
传输文件:通过Internet连接从Reader传输文件。修改后的文件(新调查)会自动附加到电子邮件中。Dropbox传输更加自动化,无需在目的地执行任何操作。

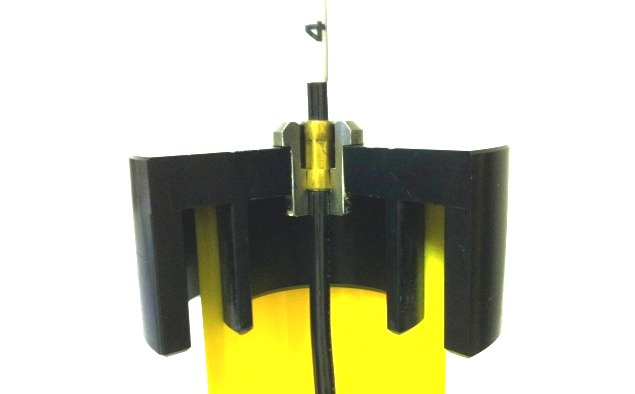

  • 电缆卡口规格

索引点: 电缆卡口将刻度与套管顶部对齐。

外壳兼容性:适合85,7048毫米测斜管(3.34,2.751.9英寸测斜管)。直径102 mm (4").


  • Profil Pad阅读器应用程序

Google应用商店下载Profil Reader应用和更新:play.google.com。

  • Profil Manager软件

www.roctest-group.com/support/downloads下 载Profil Manager

  • 安卓读卡器 (标准或坚固)

可选的安卓读卡器是经过认证的基于安卓的平板电脑,以工厂包装提供。 有关设备的完整列表,请访问我们的网站 目前经过认证的平板电脑包括适用于所有环境的完全坚固的PanasonicToughPad,以及适用于中等环境的谷歌Nexus7和三星Galaxy

  • 蓝牙电缆卷技术参数

控制: /关开关,电源LED,充电状态和蓝牙。 定时自动关闭。
电源: 内置电池可提供40小时的操作。 充电时间约为5小时。

  • 订购信息

该系统包括数字探头、轻型控制电缆、带国际AC适配器的蓝牙卷轴、有线电视门、Profil Reader应用程序和Profil Manager软件(待下载)。读卡器设备不包括在内,必须单独订购。

  • 可选配件

•  读卡器设备:标准平板电脑或坚固的平板电脑
•  背包
