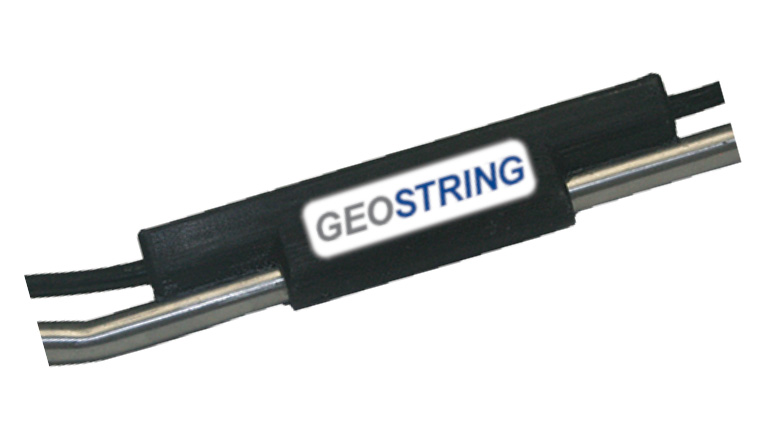

GEOSTRING - 固定式MEMS测斜仪

GEOSTRING - 固定式MEMS测斜仪

型 号:GEOSTRING
原产地:加拿大Roctest
用 途:GEOSTRING测斜仪是一排紧密排列的MEMS传感器,非常适合实时连续和无人值守的土体、岩石和结构侧向位移监测。

GEOSTRING - 固定式MEMS测斜仪

GEOSTRING测斜仪是一排紧密排列的MEMS传感器,非常适合实时连续和无人值守的土体、岩石和结构侧向位移监测。

  • 概述

GEOSTRING系统由多个传感器节点组成,这些传感器节点安装在直70mm2.75英寸)的直立式套管或直径38mm1.5英寸)的Schedule 40 PVC管的垂直管中。
测管或套管为地下测量提供了通道。每个传感器之间的接头都很坚固,无论系统安装在ABS测斜管还是PVC管中,它都可以使所有节点保持一致的方向。
测管或套管通常安装在穿过可疑运动区域的垂直钻孔中。节点以0.61m2ft)的间隔隔开,并提供类似于侧向移动探头的读取分辨率。系统跨越发生运动的区域,测管/套管也运动,从而改变内部节点的倾斜度。
处理来自节点的倾角测量值,以提供套管剖面和剖面变化的图形。变化表示位移(运动)。
GEOSTRING系统连接到SENSLOG数据采集系统,并将读数传输到处理软件,该软件可以根据位移或变化率触发警报。
节点、电缆、接头和测杆非常坚固,因此可以在项目结束时取出系统并将其重新部署到其他项目上。
GEOSTRING系统具有可弯曲至90°的接头,异形翼,以提供紧凑的运输选择。

  • 主要特征

  易于安装
  实时监测
  单根电缆安装
  每个传感器都与上方的传感器相连
  在每个节点中预置了的标定系数
  可提供无传感器节点
  超坚固的组件
  长期可靠性
  性价比高
  可回收

  • 应用

  边坡稳定,边坡破坏预警
  大坝和堤防监测
  开挖隧道引起的地面运动
  加载桩的侧向挠度
  挡土墙的变形
  监测滑坡区域

  • GEOSTRING 系统配置

一套完整的系统需要配置测试管、GEOSTRING测试段、悬挂套件、底部固定端和跳线。

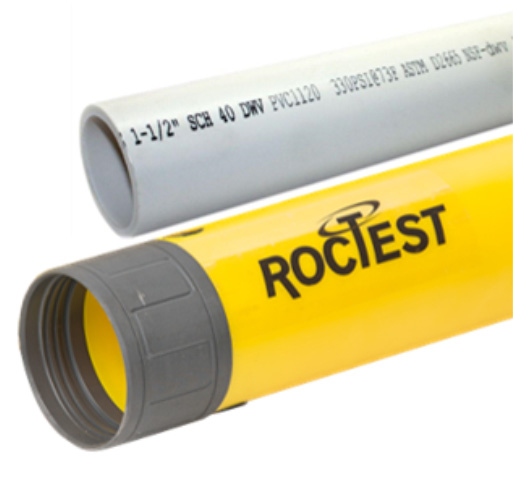

  • 测试管

选择直径70mm(2.75英寸)的测斜管或直径38mm(1.5英寸)的Schedule 40 PVC管。

在订购您的GEOSTRING系统时,务必指出所用测管的类型,以便将适当的扶正器安装在管内。

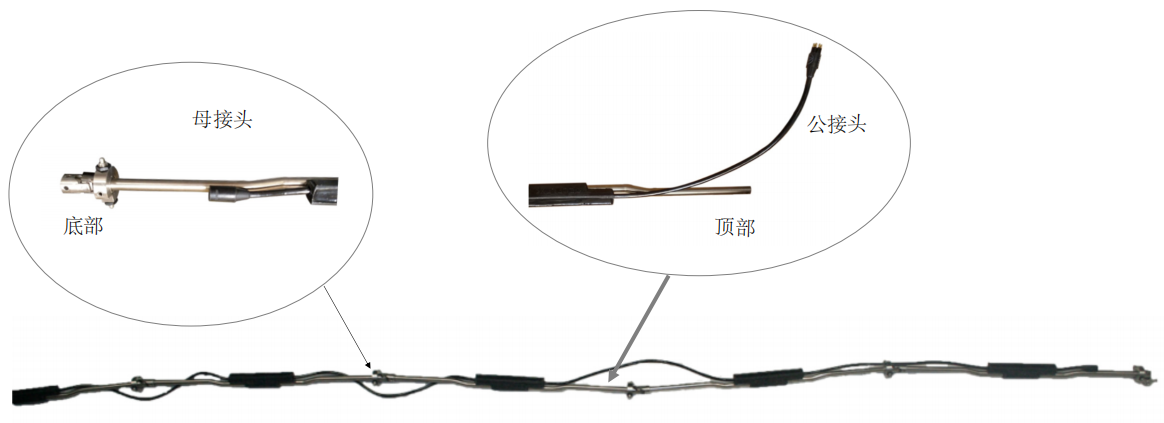

  • 5 个节点, GEOSTRING 标准测试段 3.048 m (10 ft)

标准GEOSTRING系统由3.048 m10 ft)的测试段组成。测试 段可以以任何顺序安装,每个传感器的校准都嵌入节点中,并由数据记录器读取。

每个测试段在上端具有一个公接头,在下端具有一个母接头。 如右图所示,扶正器和万向节的存在可以识别下端。



  • 14个节点GEOSTRING客户自定义测试段

GEOSTRING定制段也可以制造为长度较短的长度,分别为0.608m2英尺),1,219 m4英尺),1.828 m6英尺)和2.438m8英尺)(分别具有1234个节点) )。 可以订购更短GEOSTRING自定义测试段长度,以将串联的传感器调整到钻孔深度。

  • GEOSTRING无传感器虚拟段

GEOSTRING无传感器虚拟段的可用长度为0.609 m2英尺)和1.524 m5英尺),可安装在系统顶部,从而使设计人员仅通过监测目标区域并忽略上部即可优化系统。

  • GEOSTRING 信号电缆

安装
将底部固定端连接到要放置在测管中的第一段的母接头上。

将第一段的底端插入测管。


  • GEOSTRING 底部固定端

每根测试串的底端都需要一个底部固定端。底部固定端的一端有一个公接头,用于保护最后一个节点不会有水通过接头进入。

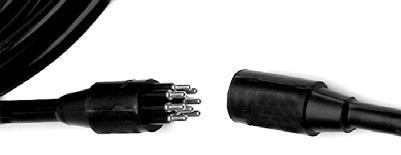

  • GEOSTRING 跳线

跳线将每个测试串的顶部连接到数据记录器。
跳线的一端是母接头,另一端是裸露的内部导线,用于连接到数据记录器。

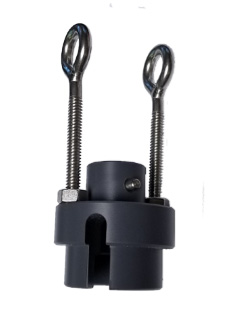

  • GEOSTRING 悬挂套件

每个钻孔需要一个悬挂套件,该套件包括悬挂

口和用于固定系统的硬件。

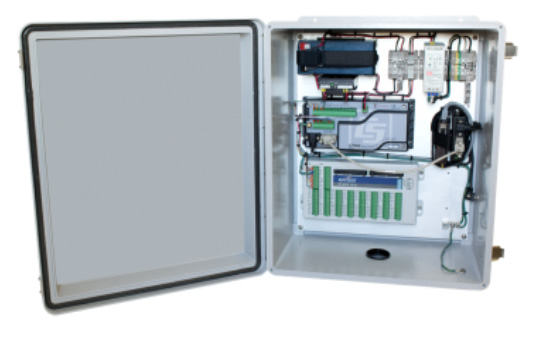

  • 数据采集仪

GEOSTRING系统连接到
Senslog数据采集系统,并将
读数传输到可以根据位移或

变化率触发警报的处理软件。


数据记录器集成到用于GEOSTRING系统的Roctest Senslog中。
每个CR6CR1000X可以连接两个GEOSTRING系统。 通过每个
GEOSTRING系统的MD485模块,CR1000可以读取五个系
统,CR800可以读取三个系统,CR300可以读取一个系统。
CR6CR300CR800CR1000CR1000X兼容
CR300CR800CR1000数据记录仪需要MD485 RS485接口

  • 据检索器

  • 节点测试串的连接极限

  • 易于运输

  • 技术参数
  • 订购信息
