SM2 - 微型应变计

SM2 - 微型应变计

型 号:SM-2
原产地:加拿大Roctest
用 途:SM-2系列微型振弦式应变计用于测量应变变化,当已知材料的弹性模量时,就可以进行应力评估。

SM2 - 微型应变计

SM-2系列微型振弦式应变计用于测量应变变化,当已知材料的弹性模量时,就可以进行应力评估。

  • 概述

SM-2由一段拉紧在两个端块之间并由连接管保护的钢丝组成。 施加在端块上的外力会改变钢丝中的张力,从而改变其共振频率,该频率由内置的电磁体读取。

SM-2提供两种型号,SM-2WSM-2A,它们的安装方式不同。

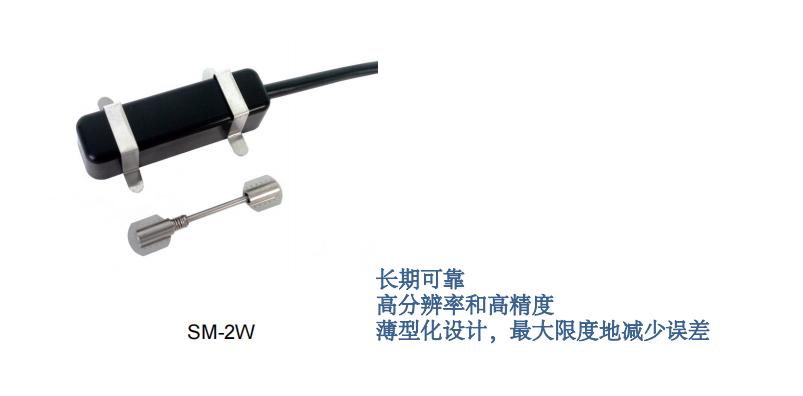

SM-2W设计为点焊在一个表面上,然后用一个包含电磁体的保护性外壳覆盖。 SM-2A可以安装在狭窄的空间中。 它的电磁体围绕连接管。
除非另有说明,否则应变计张力出厂时已调整为中间范围。 根据预期的应变方向,之后可以使用应变计上的弹簧配件轻松更改张力。该压缩弹簧补偿了钢丝的张力,并有助于使SM-2成为一个非常好用的应变计。
应变计中装有一个热敏电阻,可提供有关温度对材料影响的信息。

  • 主要特征

  薄型设计,最大程度地减少了结构构件弯曲引起的误差

  3000微应变量程,可调节线张力

  耐腐蚀:不锈钢和ABS塑料部件

  频率信号易于处理和远距离传输

  高分辨率和高精度

  容易安装

  长期可靠

  • 应用

  建筑物和桥梁的结构构件

  钢梁、管道和水库

  水坝和核电站

  中空岩心螺栓和钢筋

  桥梁、码头、挡土墙

  桩和沉箱

  隧道支撑

  • 技术参考

  • 安装

SM-2W应变计设计为点焊在平坦或弯曲的表面上(圆形平面必须垂直于应变计轴线)。 电磁体外壳与应变计分开。 它可以永久固定在应变计上,也可以与读数装置一起随身携带。 通常,将SM-2A固定在带有固定螺丝的小直径孔内。

  • 订购信息

请指定:

型号

电缆长度

  • 可选部件
  • 安装工具
    保护盖
    读数仪: MB-3T(L), SENSLOG
