表面安装应变计—SM-5 系列
型 号：
原产地：加拿大Roctest
用 途：SM-5振弦式应变计设计用于监测应变的变化，当材料的弹性模量已知时，可以进行应力评估。

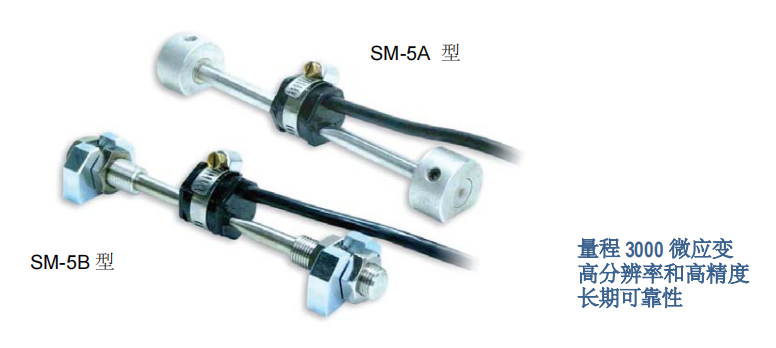

表面安装应变计—SM-5 系列
SM-5振弦式应变计设计用于监测应变的变化，当材料的弹性模量已知时，可以进行应力评估。
- 概述
SM-5由两个端部件组成，这两个端部件由一根管子连接，可以保护一段钢弦。 电磁铁放置在位于管子中心的保护壳体中。 施加在应变计上的外力会改变钢弦中的张力，从而改变钢弦由电磁铁读取的谐振 频率。

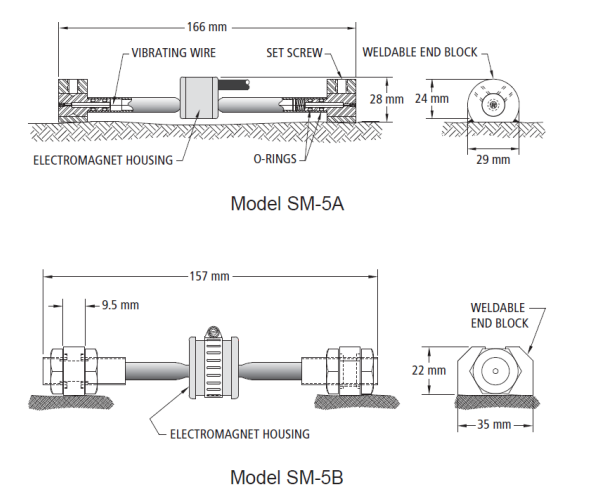

SM-5振弦式应变计有两种型号：SM-5A和SM-5B，它们的固定方式不同。 两个型号都在两个锚块之间穿过。 SM-5A通过固定螺钉固定，SM-5B通过六角螺母固定。 除非另有说明，否则应变计在工厂中调整到中间范围，以后可由用户根据预期的应变方向进行调整。内置压缩弹簧可补偿钢弦张力，有助于使SM-5成为非常合规。应变计中的热敏电阻提供温度对材料影响的信息。
- 主要特征
- 长期可靠性
- 高分辨率和高精度
- 量程3000 微应变，钢弦张力可调
- 非常高的合规性
- 坚固的钢结构
- 容易安装
- 安装块的选择：焊接，膨胀螺丝或灌浆
- 可获得温度读数
- 频率信号易于处理和长距离传输
- 应用
- 金属结构：大梁，桩，管道，压力容器
- 混凝土结构：桥梁，挡土墙，水工结构
- 地下和水下支撑，衬砌，桥墩，基础
- 安装
SM-5应变计设计用于快速简便地安装，同时提供许多可能性:
• 锚固块焊接到结构上
• 锚固块焊接到结构上
• 锚固块焊接到螺栓或短钢筋上，可以用螺栓固定，灌浆或焊接到膨胀壳上带有假应变计的安装工具可以让两个锚块准确定位。

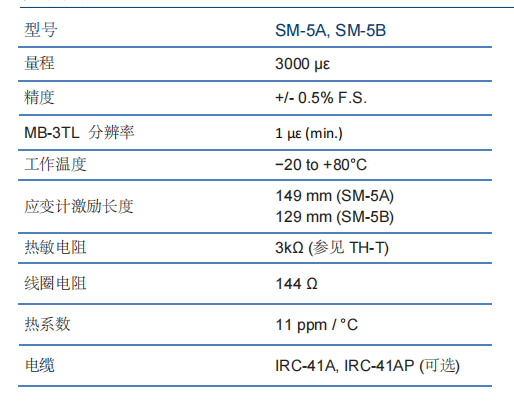

- 技术规格
- 订货信息
请指定:
• 型号
• 固定锚块类型: 焊接式, 螺栓式或灌浆式
• 电缆长度
• 配件
- 配件
• 安装工具
• 保护罩
• 读数仪: MB-3TL, SENSLOG
- 2022-07-19加拿大Roctest公司 SM-5系列表面安装应变计
