HT-OFD200 光纤光栅位移计
型 号：HT-OFD200
原产地：国产
用 途：可用于石油化工、水利水电工程、工业与民用建筑等结构上裂缝或
接缝开合度的长期监测。
HT-OFD200 光纤光栅位移计
HT-OFD200 光纤光栅位移计采用全不锈钢外壳设计，具有抗压、抗径向力等特点，适用于长期布设在混凝土结构、钢结构等表面，测量结构物伸缩缝或周边缝的开合度(变形)。可同步测量安装位置的温度，自动进行实时温度补偿，提高传感器在不同气候条件下的适应性及监测数据的准确性。具有很高的精度和灵敏度、卓越的防水性能、耐腐蚀性和长期稳定性。可用于石油化工、水利水电工程、工业与民用建筑等结构上裂缝或接缝开合度的长期监测。传感器采用探杆安装方式，可以精确、快速测定桥梁、隧道、大坝、地下工程、边坡的位移变形。测量精度不受光纤传输距离及电磁干扰的影响，可通过伸缩探杆或拉线两种方式实现对伸缩位移的精确测量，标准量程为 0～200mm，具有温度补偿功能。

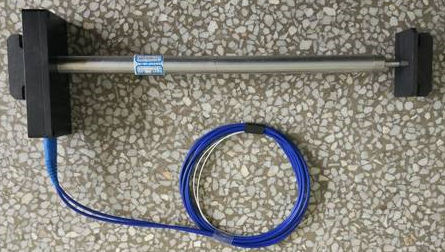

HT-OFD200 光纤光栅位移计图片
功能特点：
光信号测量，电磁免疫，本质防爆；
光纤输入/输出，传感器敏感头无源（Passive）；
光纤传输距离远，易于光纤组网；
适用于高速运动位移测量、冲击位移测量；
成本低，体积小，易于安装；
应用领域：
油罐、油库的液位、油位监测；
桥梁、隧道、大坝、地下工程等伸缩位移观测和测量；
地面沉降变形、边坡滑移变形、裂缝等的监测；

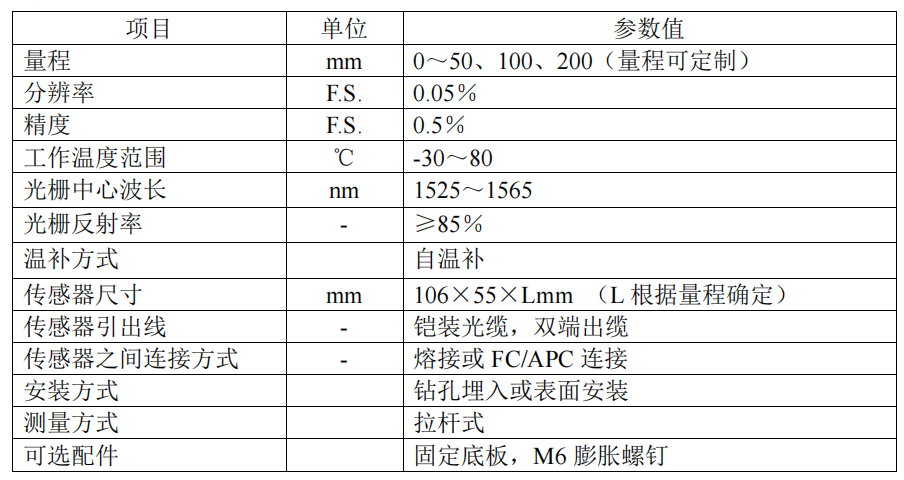

技术参数：

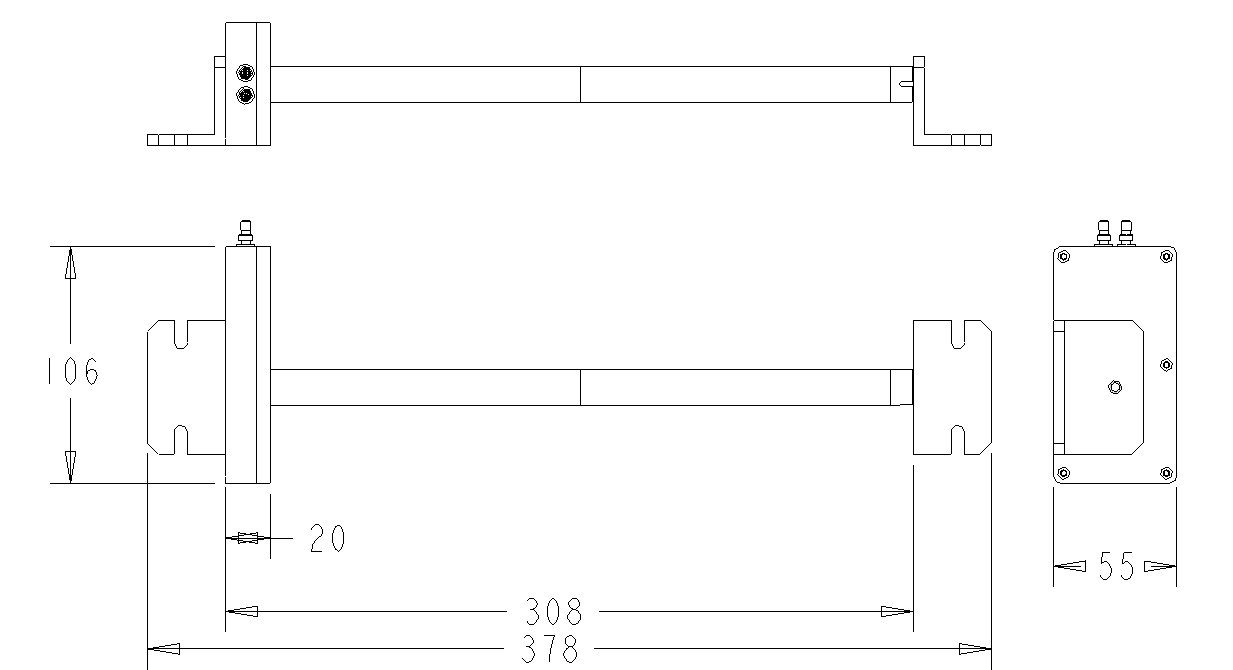

外形尺寸：
安装说明：
1.1 安装组件
安装底座 A 一个
安装底座 B 一个
拉杆式位移计一个
1.2 安装配件
M3×8mm 螺钉三个
M5×8mm 螺母一个
M6 膨胀螺钉四个(混凝土用，钢结构不用)
1.3 安装工具
冲击钻设备一套（用于混凝土）或者焊机一台（钢结构）
扳手一把
钳子一把

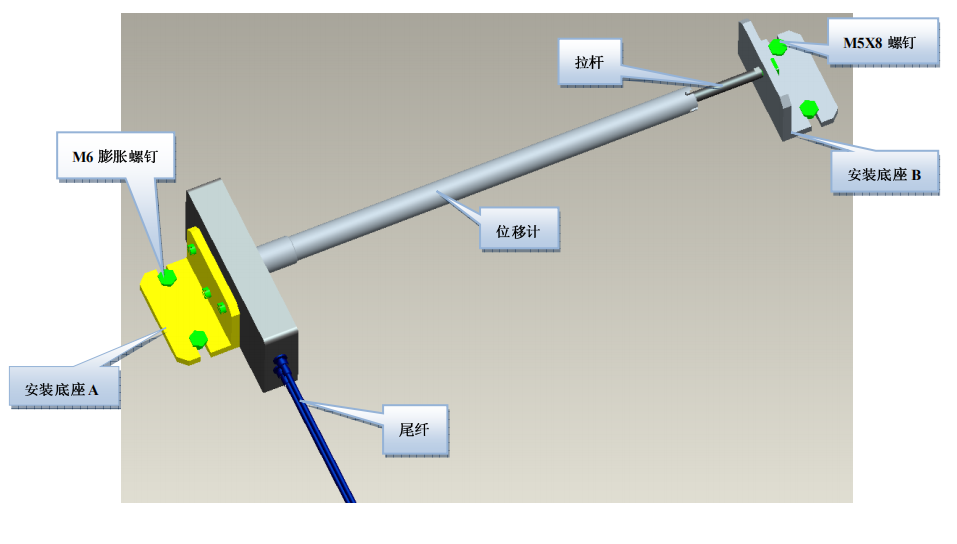

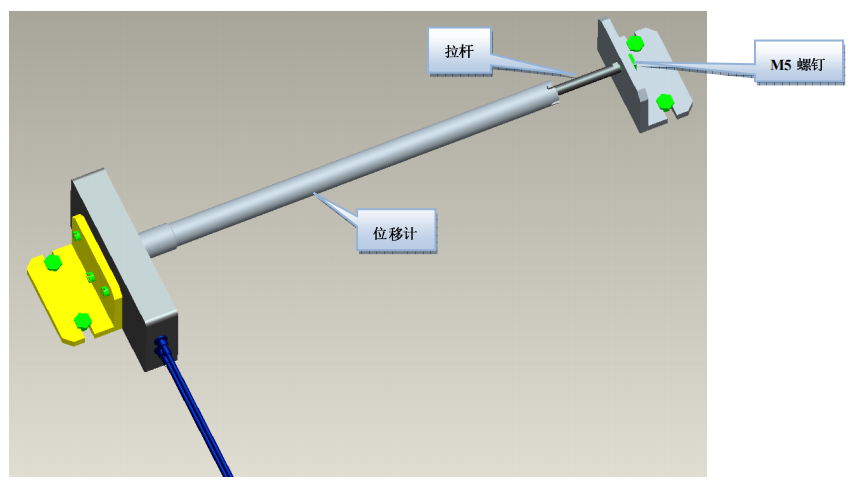

1.4 多点位移计外形图说明
1.5 安装步骤：

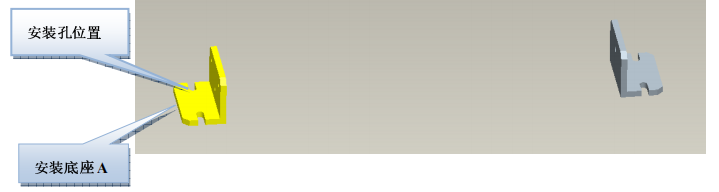

a) 安装前，根据现场确定四个安装孔位置。

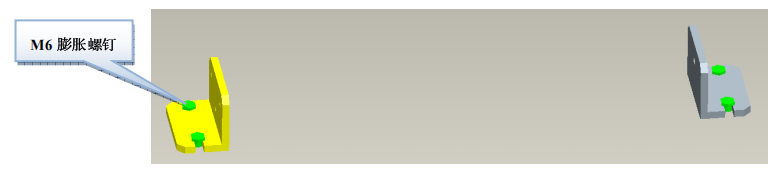

b) 根据确定好的孔位，用冲击钻打孔。将 4 个 M6 膨胀螺钉安装好。然后安装好底座A 和 B。（如果是钢结构，需用焊接将底座 A 和 B 焊接到被测表面）

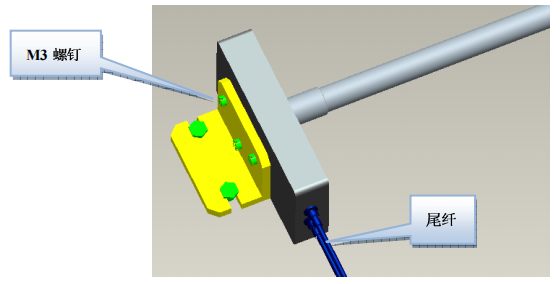

c)用 3 个 M3X8 螺钉将传感器装配到安装底座 A 上。
d)用 1 个 M5 螺钉将传感器的拉杆与安装底座 B 固定。
e)其它位移传感器与此相同，最后将传感器联网后连接到解调设备上，准备测量。

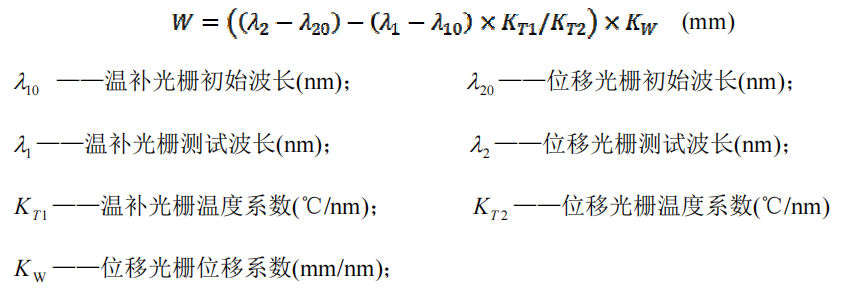

计算说明：BA-OFD200 光纤光栅位移计采用双光栅形式，进行温度补偿。长波长光栅用于测量位移。在安装完位移计之后，须纪录两个初始波长为10、20 (下标 1 表示测温光栅，下标 2 表示位移光栅)，这两个初始波长会配置在初始配置文件中。在实际监测过程中，光纤光栅分析仪会自动读取两个测试波长1、2 。然后由软件按照以下公式计算出目前的位移值。
