HT-OFC 光纤光栅倾斜仪

HT-OFC 光纤光栅倾斜仪

型 号:HT-OFC
原产地:国产
用 途:应用领域:土木工程结构整体倾斜实时监测;桥梁、地下建筑等大型建筑整体结构倾斜实时监测;桥塔、电力杆塔等建筑结构倾斜实时监测;盾构隧道收敛变形监测,滑坡等实时监测

HT-OFC 光纤光栅倾斜仪
        HT-OFC 型光纤光栅倾斜仪是采用优质的恒弹性合金作为倾斜变形变送器件,当被测体产生倾斜变形,通过安装支架传递给倾斜仪,带动内部质量块摆动,由此联动恒弹性合金倾斜变形体的变形,从而改变固定于恒弹性合金体上的敏感元件-光纤光栅栅区的变化,得到其所反射的光信号中心波长的改变。通过波长的大小差值和倾斜系数的换算,最终得到被测体真实的倾斜度数物理量。
       HT-OFC 型光纤光栅倾斜仪具有广泛的倾斜监测应用,如:桥塔、电力杆塔、高层建筑,也可用于盾构隧道收敛变形监测,滑坡监测等等,双光栅封装结构可实现温度的自我补偿,计算方便,可多个或同其他类型的光纤光栅传感器串接,实时监测。

产品特点:


高精度、高稳定性、高可靠性
本质安全,不受电磁干扰、抗腐蚀、抗污染、抗雷击能力强,可在强电磁干扰、高雷击、易燃、易爆等恶劣条件下应用
传感信号传输距离远,可达 40km
准分布式测量,在一根光纤上可以串并联多个传感器(典型:6 只)
内部安装一只差分光纤光栅,用以补偿温度变化引起的影响
布置简单,可与其他类型光纤光栅传感器混合使用

应用领域:
土木工程结构整体倾斜实时监测
桥梁、地下建筑等大型建筑整体结构倾斜实时监测
桥塔、电力杆塔等建筑结构倾斜实时监测
盾构隧道收敛变形监测,滑坡等实时监测

技术参数:

项目

单位

参数

量程

±5°

分辨率

0.001°

精度

0.01°

温度补偿方式



双光栅自补偿

工作温度范围



-25~80℃

外形尺寸

mm

105×80×28

传感头引出线



1.5 米铠装光缆

传感头之间级连方式



熔接或连接器连接


安装

在准备安装传感器之前,必须先阅读下述安装指导,并且要完全弄懂。因为该传感器属于精密器件,任意一个小的安装缺陷都会导致传感器的测试误差或传感器损坏,所以安装时必须按指导工艺进行。


制作安装底座

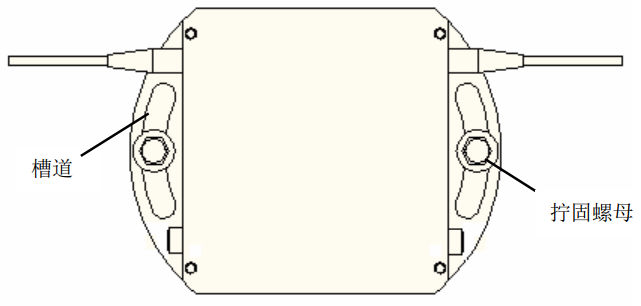

光纤光栅倾斜仪本身有安装固定设计,如测试方向平行于侧墙,可直接利用倾斜仪两边道安装,道可用来调整倾斜仪的平度。

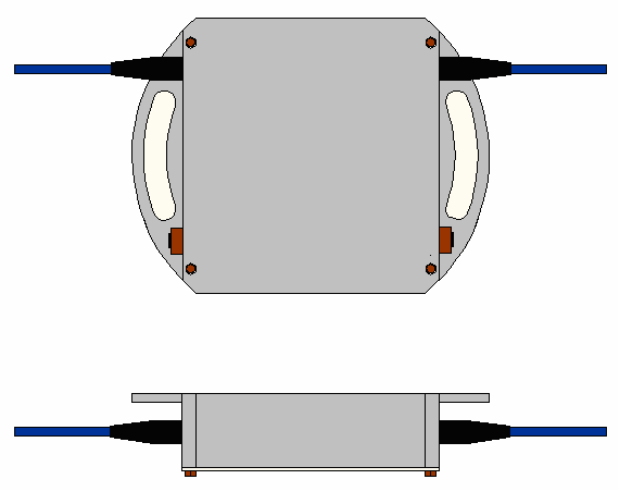

独立安装示意

如测试方向是直于墙的,安装工况制应的底座安装,建安装底座设计为 L 型,短边用于与墙固定,长固定传感器。长设计长型呈圆形分布,这样满足任何角度安装下倾斜仪整。

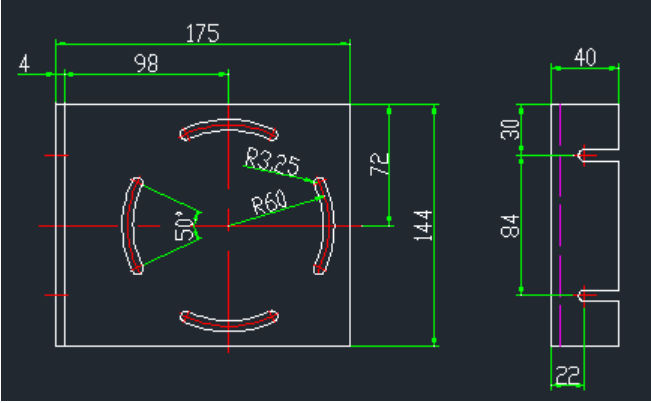

安装底座参考尺寸示意


倾斜仪水平调整
倾斜仪的安装需进整,非非常严格合小型气泡水平尺参考即可。传感器与墙体可通过膨胀螺钉底座点焊接或接的方式固定。安装过程中必须保证限位螺钉处状态限位螺钉只有在安装完毕后才)。


倾斜仪松开

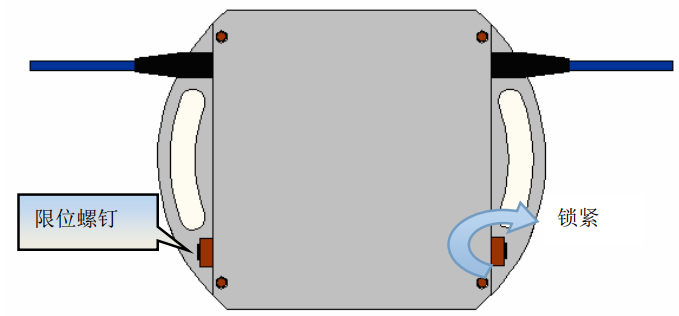

传感器完成安装传感器侧的限位螺钉逆2-3 圈松开限位传感器可工作,在换安装置时,需将限位螺钉锁紧归位后才拆卸移。(针紧针松




物理量计算方式:

当被测结构体生倾斜变形时,光纤光栅倾斜仪同感受变形,其倾斜度与输出的光纤光栅中心波长具有如下计算方式:

∠=【λ1-λ10)-(λ2-λ20】/K

λ10——波长 1 的(nm);λ20——波长 2 的(nm);

λ1——波长 1 当测试值(nm); λ2——波长 2 当测试值(nm);

K——倾斜系数(nm/°);


注意事项:
传感器安装前及整个安装过程中限位螺钉必须处状态,安装完成后
松开限位螺钉
测试过程中限位螺钉必须处松开状态针拧开 2 圈即可。)
倾斜仪测试的相对初始状态下的度变化。
● 初值波长建松开限位螺钉 24 小时选择相对静止状态读取
