HT-FT610 光纤传感分析仪
型 号：HT-FT610
原产地：国产
用 途：可用于光纤光栅、光纤 F-P、光纤微机电等各类波长调制型光纤传感器的动态信号解调，如温度、应变、压力、振动、位移和多分量动态力、动态载荷的高灵敏度、多路高速同步测量。
HT-FT610 光纤传感分析仪
HT-FT610 光纤传感分析仪是上海拜安传感技术有限公司研制的面向先进制造工业领域高可靠、高精度、宽温区、高动态波长信号解调的无风扇模块式设备。可用于光纤光栅、光纤 F-P、光纤微机电等各类波长调制型光纤传感器的动态信号解调，如温度、应变、压力、振动、位移和多分量动态力、动态载荷的高灵敏度、多路高速同步测量。与国内外不同厂商的光纤光栅传感器和光纤 F-P 传感器、 MEMS 光纤传感器均具有良好的兼容性。

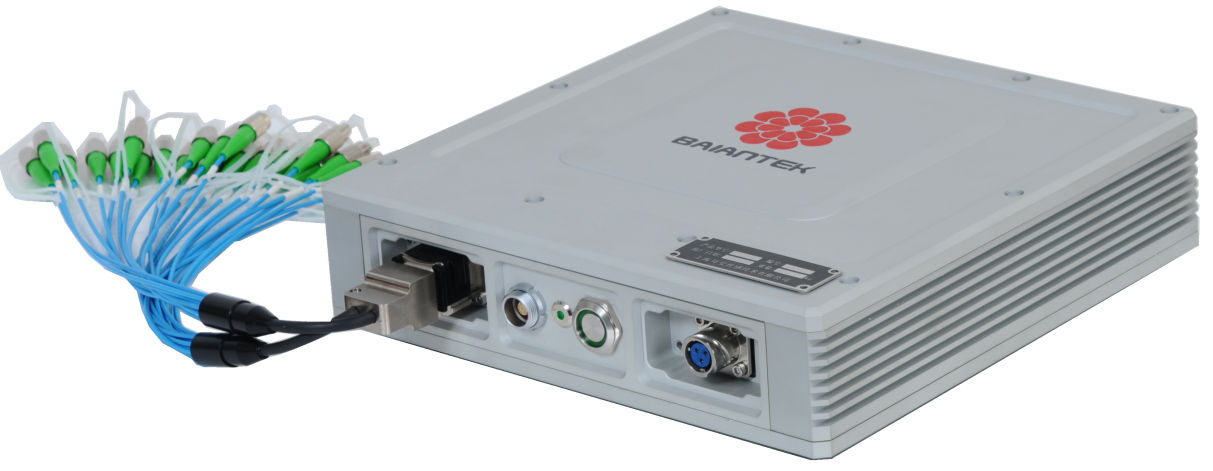

FT610 光纤传感分析仪外形图
HT-FT610 光纤传感分析仪基于波长可调谐扫描激光器技术原理，由多片FPGA级联构造成高速并行总线式实时处理器阵列，可以同步进行各自高达5000Hz 的动态波长信号解调，波长分辨率为 0.1pm，波长测量精度达到±1pm。
HT-FT610 光纤传感分析仪内置在线校准波长参考模块，出厂后无需校准，在工作温度范围内可保证±1pm 的长期测量精度。
HT-FT610 光纤传感分析仪具有 1/4/8/16 等规格的光纤传感通道数量，同步采样速率可在 0-5000Hz 范围内软件设定。
应用领域
- 机电设备及土木工程结构振动测试
- 轨道交通安全监测
- 动态称重
- 气动力特性预测
- 多分量汽车碰撞力测试
- 动态温度、压力、应变等参量测试
- 快速光谱探测和波长信号解调
产品特点
- 0.1pm 分辨率；
- 0-5KHz 同步采集；
- 1～16 通道容量可平滑扩展；
- 30dB 动态探测范围；
- 兼容国内和国外厂商的同类光纤光栅传感器和光纤 F-P 传感器。
主要技术指标
型号 |
FT610-NS（N 代表不同的传感通道数量；S 表示采集频率：G 为 2.5KHZ） |
光通道数 |
16 |
每通道最大测点数 |
50，推荐测点数：25 |
同步采样频率 |
5000Hz（所有通道同步采样） |
波长测量范围 |
1525nm～1565nm |
被测信号谱 3dB 带宽 (FBG 或 F-P) |
可软件设定，具备反射谱、透射谱识别功能 |
动态范围 |
≥30dB |
波长分辨率 |
0.1pm |
波长重复性 |
±1pm |
波长精度 |
±1pm |
工作温度范围 |
-25～+60℃ |
储存温度 |
-40～+70℃ |
远程监测能力 |
40 km；不考虑额外损耗，更高的特殊要求可定制 |
电源 |
DC9～36V |
功耗 |
25W |
光学接口 |
1000M 以太网接口（电航空插头） |
计算机接口 |
10/100M 以太网，RS232，RS485，ZIGBEE，GPRS，CDMA |
软件 |
适用于 WINDOWS XP 及更高版本 WINDWS 操作系统，支持光谱显示、波长 测量、物理量测量等多种工作模式，支持数据、曲线等显示方式和可设 定时间间隔的数据存储功能。具有设备在线自诊断功能。 |
二次开发接口 |
提供标准 API 方便二次开发和应用集成，也可按照用户指定的通讯规约提供相应的接口通信软件 |
外形尺寸 |
260×260×60mm |
产品检验 |
符合电磁兼容、环境可靠性、冲击振动等要求 |
重量 |
4.73kg |
注：由于涉及改进的需要，上述内容如有改变，恕不另行通知。

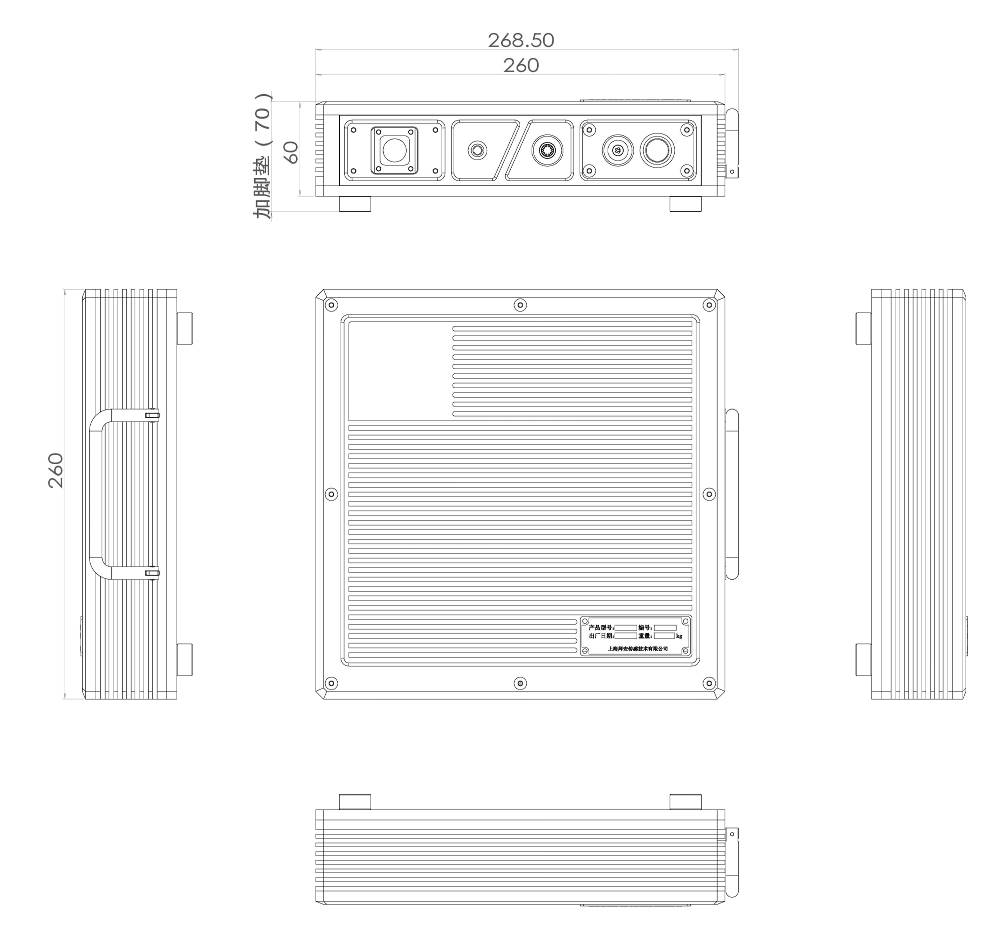

产品尺寸
