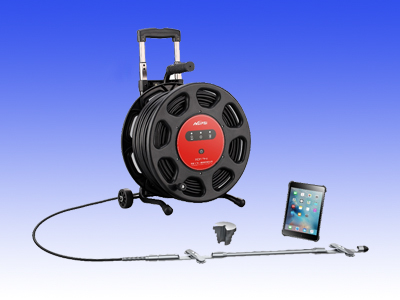

RDM系列测斜测扭一体化测斜
型 号：
原产地：
用 途：广泛地应用于基坑、边坡、大坝、水库、桥梁等工程监测项目中，为工程结构的安全稳定分析提供了重要依据。
- RDM系列测斜测扭一体化测斜
一、产品及原理介绍
在岩土工程监测项目中，土体深部水平位移监测是一项非常重要的监测指标。作为该项指标的常用测量仪器，测斜仪被广泛地应用于基坑、边坡、大坝、水库、桥梁等工程监测项目中，为工程结构的安全稳定分析提供了重要依据。
测斜仪对工程结构物的深部位移监测是通过对与结构物紧紧连接在一起的 测斜管的监测来实现的。测斜管通常安装在穿过不稳定土层至下部稳定地层的垂直钻孔内，测斜仪通过探头，控制线缆，滑轮装置和数据采集软件来观测测斜管的变形。第一次观测可以建立起测斜管位移的初始断面。其后的观测会显示当地 面发生运动时断面位移的变化。观测时,探头从测斜管底部向顶部移动，在0.5m/1m处暂停并进行测量工作。

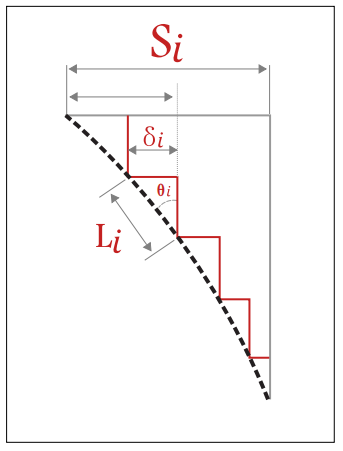

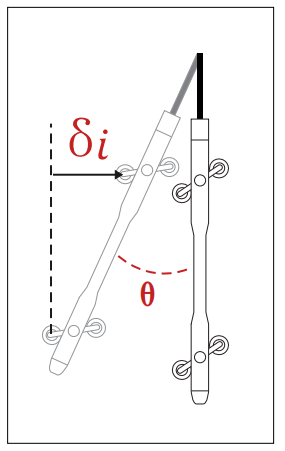

测斜仪的工作原理如图所示。当测斜仪在测斜管内自下而上滑动测量时探头内的传感器敏感地反映出测斜管在每一段深度L处的倾斜角度变化；进而根据倾斜角求出不同高度处的水平位移增量，即
, 由测斜管底部测点开始逐渐累加,可得任意高程处的水平位移,即
:式中: δi为第i测量段的水平位移增量;θi为第i测量段管轴线与铅垂线的夹角; Sj为测斜管底端固定点(i=0)以上i=j的位移。
在测斜仪观测时为了消除和减少仪器装备的误差,应在位移的正方向及探头调转180度的方向(A+/A-方向)各测一次数,取正反两方向的代;数平均值作为观测值。

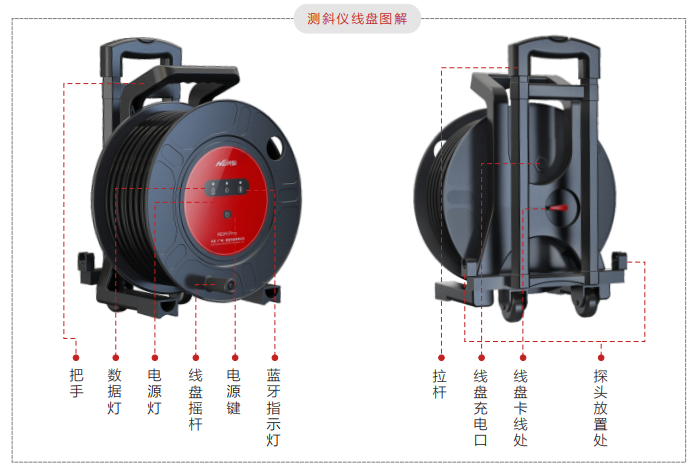

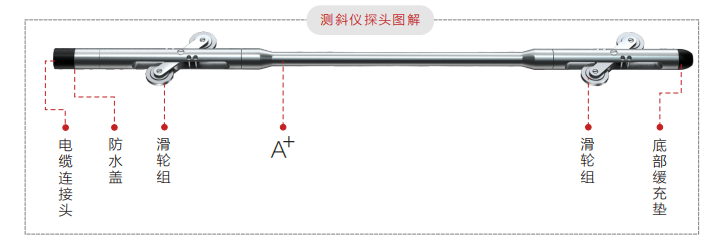

二、产品外观说明
传统测斜仪采用的读数仪连接测斜探头进行作业的模式，笨重且繁琐,作业效率低下。为解决这一问题， RDM系列测斜仪采用了多种设计优化思路，轻松保证外业作业的高效快捷。
三、技术参数
参数类型 |
RDM |
RDMX |
测量范围 |
±30°(可超量程至±90°) |
±30°(可超量程至±90°) |
测量精度 |
±0.01mm/500mm,分辨率3.6″ |
±0.005mm/500mm,分辨率2.5″ |
系统精度 |
±2mm/30m |
±2mm/30m |
测扭分辨率 |
|
±0.005mm/ 500mm |
测扭精度 |
|
0.005° |
测扭补偿精度 |
|
±0.05°/500mm |
供电方式 |
线盘内置电池 |
|
滑轮间距 |
0.5m |
|
测头直径 |
25.4mm |
|
测头长度 |
697mm |
|
测头重量 |
1.26kg |
|
工作温度 |
-40~ 70°C |
|
线缆直径 |
7.5mm |
|
线缆规格 |
30m、50m、100m |
|
线缆抗拉 |
5.9kN |
|
线缆加固 |
凯夫拉纤维 |
|
线缆材料 |
聚氨酯纤维 |
|
抗震性 |
50000g |
|
采集方式 |
平板电脑(安卓App采集) |
|
测头/电缆防水 |
≥2MPa (相当于水下200米水深) |
|
四、测斜侧扭一体化

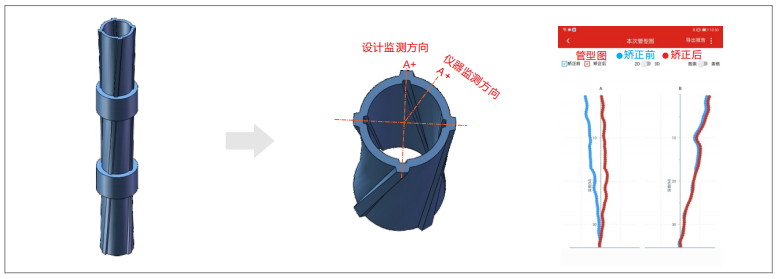

测斜管安装受施工或其它因素影响，可能导致测斜管导槽方向偏离设计监测方向。
v 导致结果：测斜仪实测方向与设计监测方向存在偏差。
v 解决方案（传统）：测量完成后，需测量每个测点的扭角并对测量数据进行修正。
v 缺点：成本高、工作量大、计算繁琐等。
测斜测扭一体化滑动式测斜仪：创新性采用多传感器集成组合计算的方式，可实现测斜过程中同步测扭角，通过扭转修正算法，实时修正测量数据。
五、数据成果自动备份 实时回传

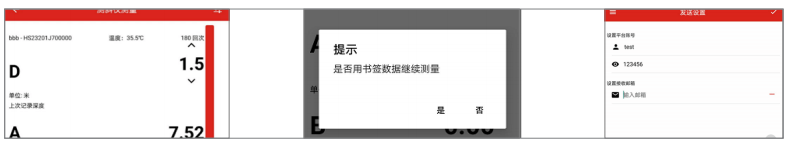

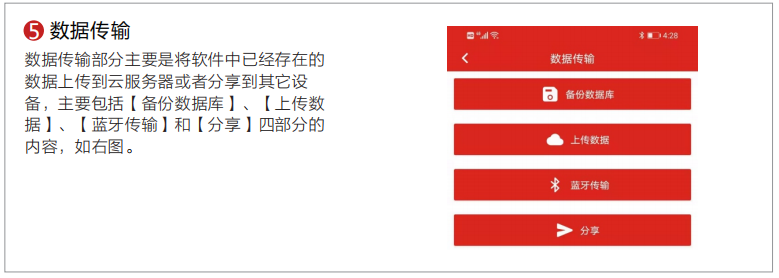

用户可在采集过程中随时暂停/继续工作,并在误测时任意切换回已采集数据进行重测操作。同时单孔数据采集完毕后，数据可立即上传至云平台，既保证了最终成果的随时调取，又省去了数据的拷贝和处理环节，增加工作效率。

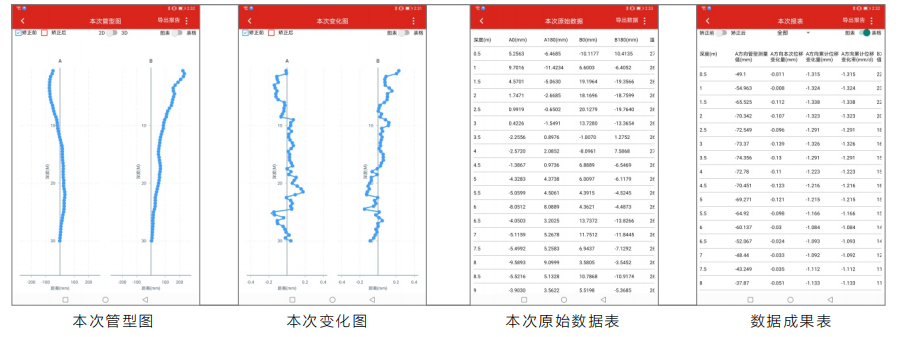

l报表显示多样化

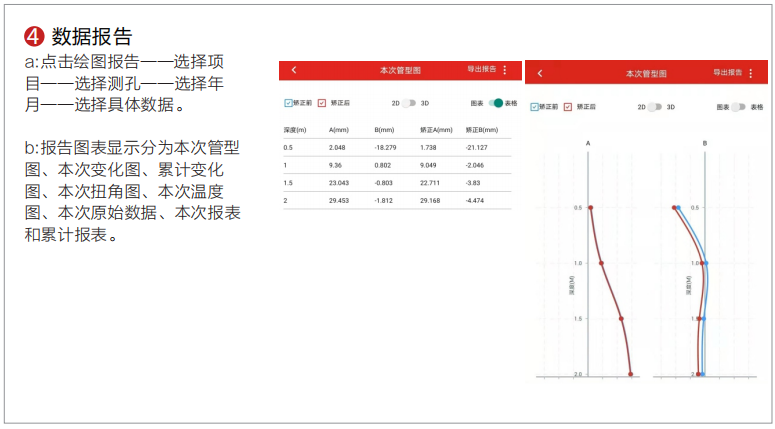

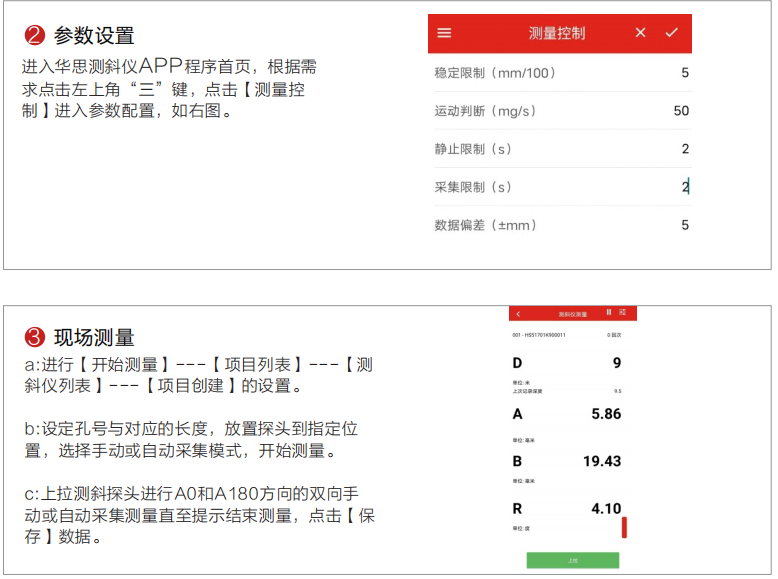

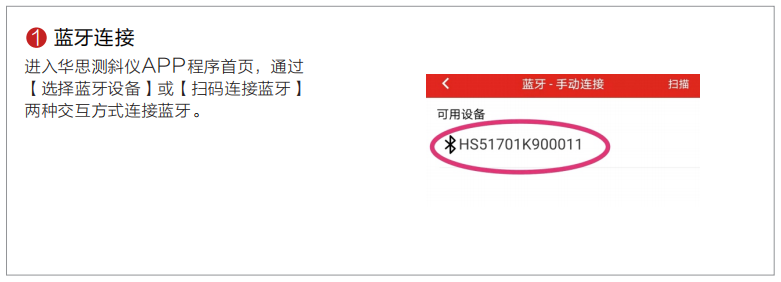

六、操作指南
- 2021-04-21RDM系列测斜测扭一体化测斜
