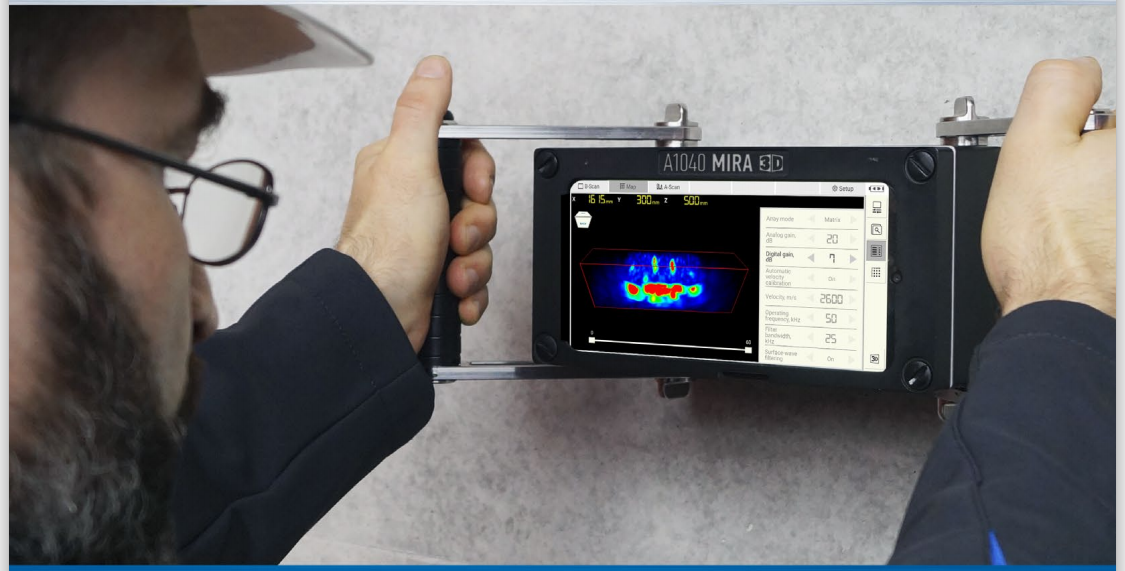

A1040 MIRA 3D 超声波断层扫描仪

A1040 MIRA 3D 超声波断层扫描仪

型 号:A1040 MIRA 3D
原产地:德国ACS
用 途:全面升级的超声波断层扫描仪,用于混凝土结构质量评估

全面升级的超声波断层扫描仪,用于混凝土结构质量评估




True3D® 断层扫描 - 每个位置实时FMC /TFM三维成像



A-DPC® 干点式传感器- 新型低噪声传感器技术,具有无与伦比的穿透深度和灵敏度

裂缝尺寸测量– 对裂缝尺寸进行量”的独特功能

可拓展模块– 由两个或多个阵列单元拼接组合,可适配任意孔径

INTROVIEW® Pro – 用于远程单元控制和3D成像及大数据分析


规格

参数

数值

单个A-DPC®干点式传感器阵列配置

(可与其他阵列组合扩展)

4 x 8

并行数据采集通道数

32

频率带宽, kHz

10 ~100 KHz

检测深度(取决于混凝土性能)

深达3 m

最大覆盖面积

10 x 10 m2

帧重复频率

• 2D 成像

• 3D 成像



25 Hz

2 Hz

电池工作时长

高达10 小时



产品特性

•实时 3D 图像

• 3D全矩阵覆盖模式下的数据采集

•基于3D全聚焦方法的GPU图像重建

•有源干点接触(A-DPC®)传感器,带有集成脉

冲接收电路和并行数据采集

•深度穿透模式,增强发射脉冲能量

•INTROVIEW®PRO软件可提供多种2D、3D成像模式

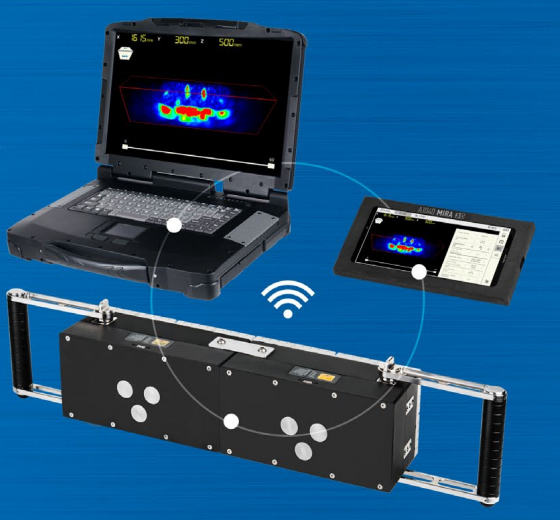

•可通过计算机对独立应用程序进行远程控制

• 标准交付套件中具备ANDROID和WINDOWS应用程序软



3D 软件 INTROVIEW® Pro:

3D成像汇集模式

单次扫描   • 区域扫描   • 全景B扫描和D扫描

3D 视图模式

等值面(ISO) •最大信号投影

(MIP)

2D 视图模式

侧视图(B-, D-Scan) • 俯视图(C-Scan)

剖面图 • 门控体积


交付配置:



名称

数量

配置32 个 A-DPC® 传感器的电子单元

1

带保护罩的平板电脑

1

常规功能测试的参考试块

1

可更换的18650锂电池

6

电源,Type-C接口

2

USB数据线,Type-C接口

2

NTROVIEW®Pro软件,包含12个月

的升级和技术支持服务

1

便携箱

1

质保证书

1

操作手册

1

换电池所用螺丝刀

2
