振弦式应变计&温度计
型 号:VK40
原产地:意大利SISGEO
用 途:测量钢或混凝土结构的应变,测量值用于计算结构荷
载或应力
振弦式应变计&温度计
型 号:VK40
原产地:意大利SISGEO
用 途:测量钢或混凝土结构的应变,测量值用于计算结构荷
载或应力
振弦式应变计可测量钢或混凝土结构的应变,测量值用于计算结构荷载或应力。
应变计可通过电弧焊接端块固定在钢结构上,在混凝土表面,则可以通过安装块(包括钢筋螺栓)安装。
埋入式应变计浇铸在混凝土结构中,也可作为“喷浆混凝土”模型,带有可调的张紧环。对于混凝土的高压力,例如在深桩中,建议使用埋入式应变计进行深部应用。
- 桩和大体积混凝土
- 混凝土结构、梁和柱
- 混凝土基础和地下连续墙
- 隧道管片
- 钢结构,管道和拱架
- 重力坝和拱坝
- RCC水坝
- 桥梁和高架桥
- 可靠的长期性能
- 坚固的设计,适合苛刻的环境
- 热老化,以减少长期漂移
- 内置温度传感器
- 完全防水
- 即使电缆长度较长,读数也很准确
工作原理
张紧的钢弦在拉动时会以其共振频率振动,这个频率的平方与钢弦的应变成正比。为了利用这一原理,振弦式应变计被设计为在固定结构上的两个端块之间保持钢弦的张力,一个电磁线圈组件被用来激励钢弦,然后将频率信号返回给读数单元。
结构的变形会改变两个端块之间的距离,从而改变钢弦的张力及其共振频率。返回的信号转换为微应变单位。而应变计可在距其位置1000米的范围内进行数据读取。
应变计具有内置的热敏电阻,可在必要时提供温度数据以检测热效应。
技术规格
产品代码 |
0VK4000VS00 |
0VK4000VSC0 |
0VK4200VC00 |
0VK4200VCHP |
0VK4000SM00 |
描述 |
可焊接应变计 |
混凝土表面 安装应变计 |
埋入式应变计 |
深埋式应变计 |
喷浆混凝土应变计,张紧度可调 |
测量原理 |
振弦 |
振弦 |
振弦 |
振弦 |
振弦 |
有效标距 |
150 mm (5.9") |
150 mm (5.9") |
165 mm (6.5") |
165 mm (6.5") |
200 mm (7.9") |
量程(标称) |
3000 με (±1500 με) |
3000 με (±1500 με) |
3000 με (±1500 με) |
3000 με (±1500 με) |
3000 με (±1500 με) |
典型频率范围(1) |
500 - 1000 Hz |
500 - 1000 Hz |
500 - 1015 Hz |
520 - 1025 Hz |
1800 - 2460 Hz |
重复性
|
<±1 με |
<±1 με |
<±1 με |
<±1 με |
<±3με |
灵敏度 (标称)
|
4.043 με / digit (2) |
4.043 με / digit (2) |
3.814 με / digit (2) |
3.814 με / digit (2) |
3.542 με / digit (2) |
分辨率 |
<1.0 με |
<1.0 με |
<1.0 με |
<1.0 με |
<1.0 με |
准确性 |
±0.5% FS |
±0.5% FS |
±0.5% FS |
±0.5% FS |
±0.5% FS (3) |
线圈电阻(标称) |
150 ohm |
150 ohm |
150 ohm |
150 ohm |
150 ohm |
嵌入式热敏电阻类型 |
NTC(负温度系数)3kΩ |
||||
嵌入式热敏电阻精度 |
±1°C(0-50°C内为±0.5°C) |
||||
电源 |
通过读数自动选择(最大40 V) |
||||
输出 |
频率(应变),欧姆(温度) |
||||
IP 等级 |
IP68 高达 2.0 MPa |
IP68 高达 2.0 MPa |
IP68 高达 2.0 MPa |
IP68 高达 2.0 MPa |
IP68 高达 2.0 MPa |
新浇混凝土应用限制(4) |
最大混凝土压力 2.4 MPa |
最大混凝土压力 2.4 MPa |
最大混凝土压力 800KPa |
最大混凝土压力 2.4 MPa |
最大混凝土压力 2.4 MPa |
主体材质 |
不锈钢主体和环氧树脂传感器外壳 |
||||
锚固材料 |
镀锌钢焊接块 |
镀锌钢焊接块 |
不锈钢圆盘 |
不锈钢圆盘 |
不锈钢圆盘 |
Coeff. 热膨胀系数 |
12 x 10-6 / °C |
||||
温度范围 |
-20°C + 80°C |
||||
信号电缆 |
0WE104SG0ZH 或 0WE104SG0PV |
||||
至记录器的最大电缆长度 |
1000 m (更多信息请参见FAQ#77) |
||||
(1) 表示值可能有±10%的变化 (2)“数字”平均值(f2 x 10-3),其中f是钢弦的振动频率,单位为赫兹 (3) 标准校准批次为±3.0%FS;单独校准为±0.5%FS。(4)这是新混凝土柱下的最大安装深度,也就是基桩中的最大安装深度。 |

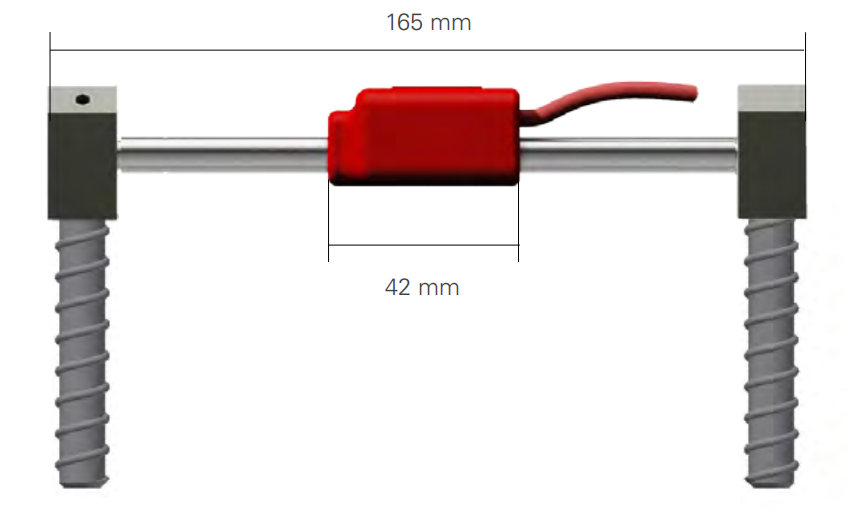

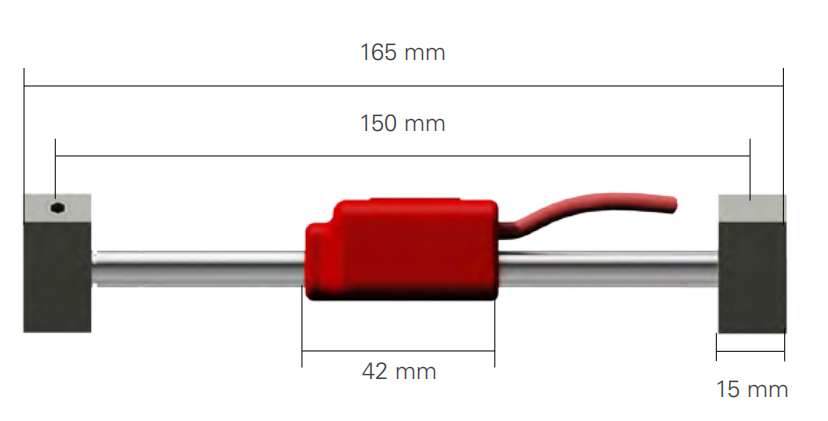

0VK4000VS00 -可焊应变计

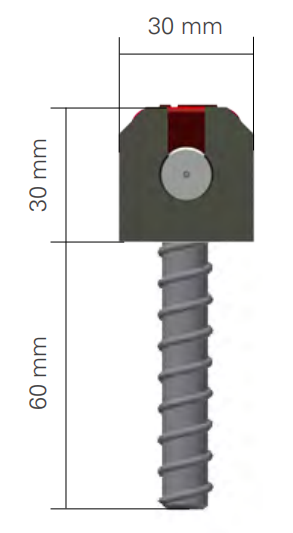

0VK4000VSC0 - 混凝土表面应变计

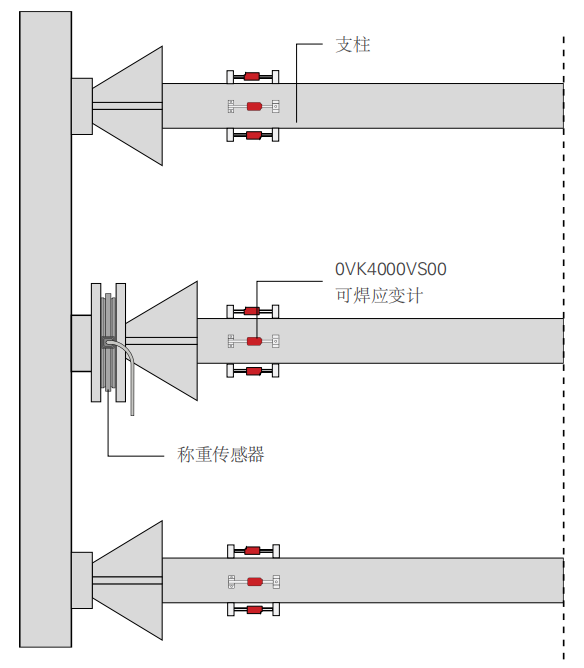

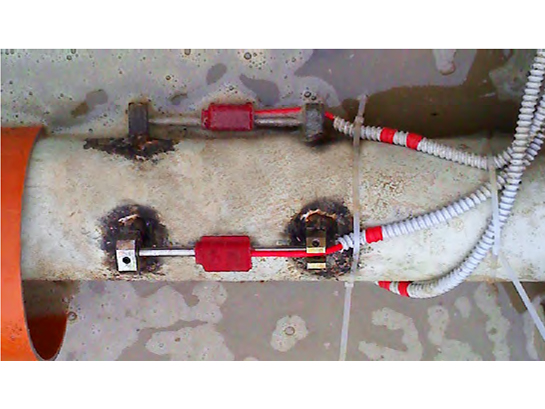

在支柱上的应用示例

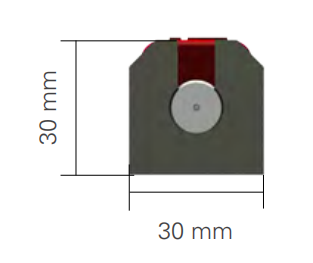

物理特性 (0VK4200VC00 和 0VK4200VCHP)

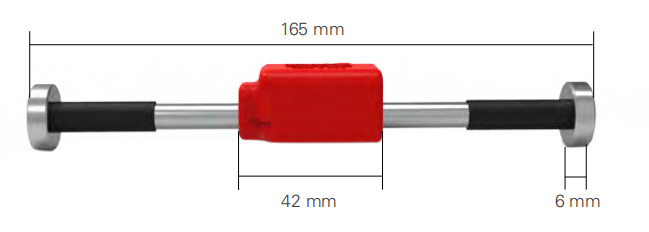

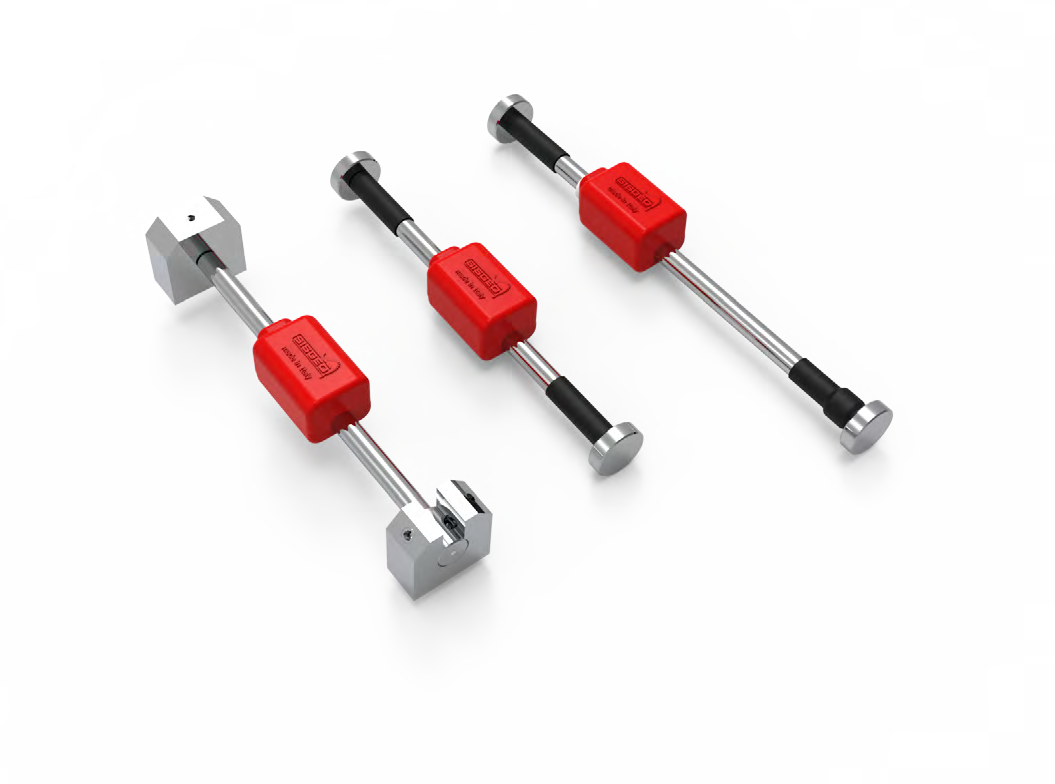

0VK4200VC00 / 0VK4200VCHP - 嵌入式应变计
物理特性 (0VK4000SM00)

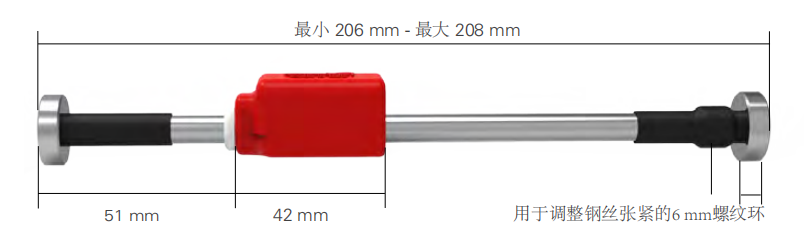

0VK4000SM00 - 喷浆混凝土埋置应变计

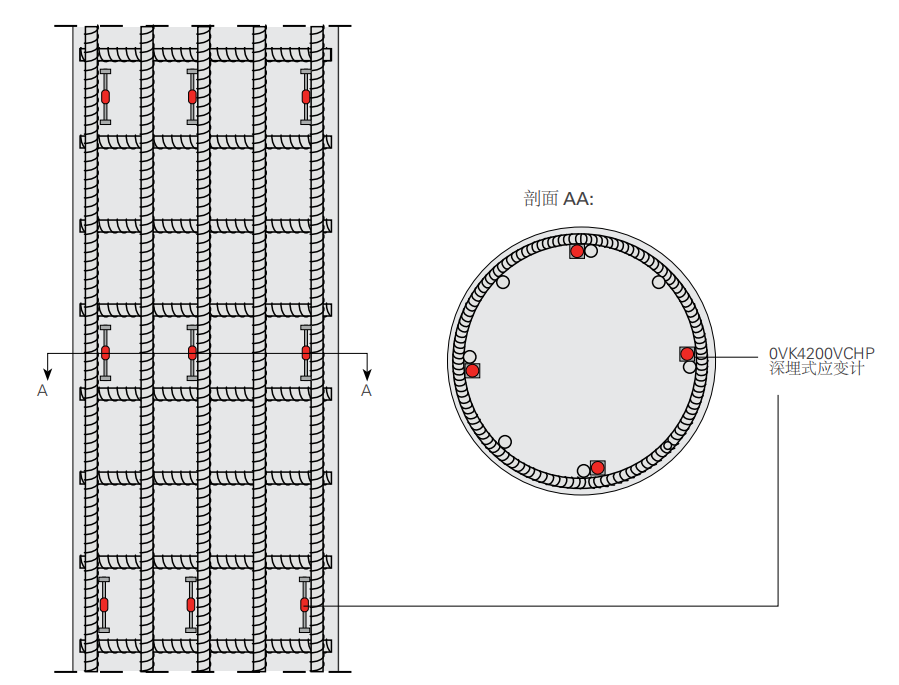

在桩上的应用示例

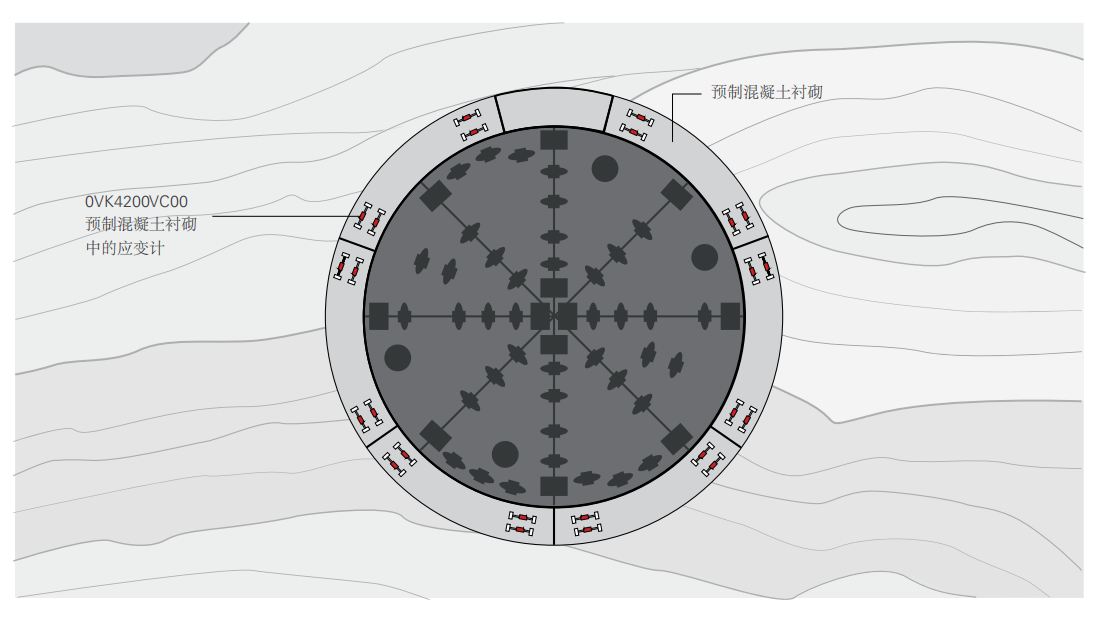

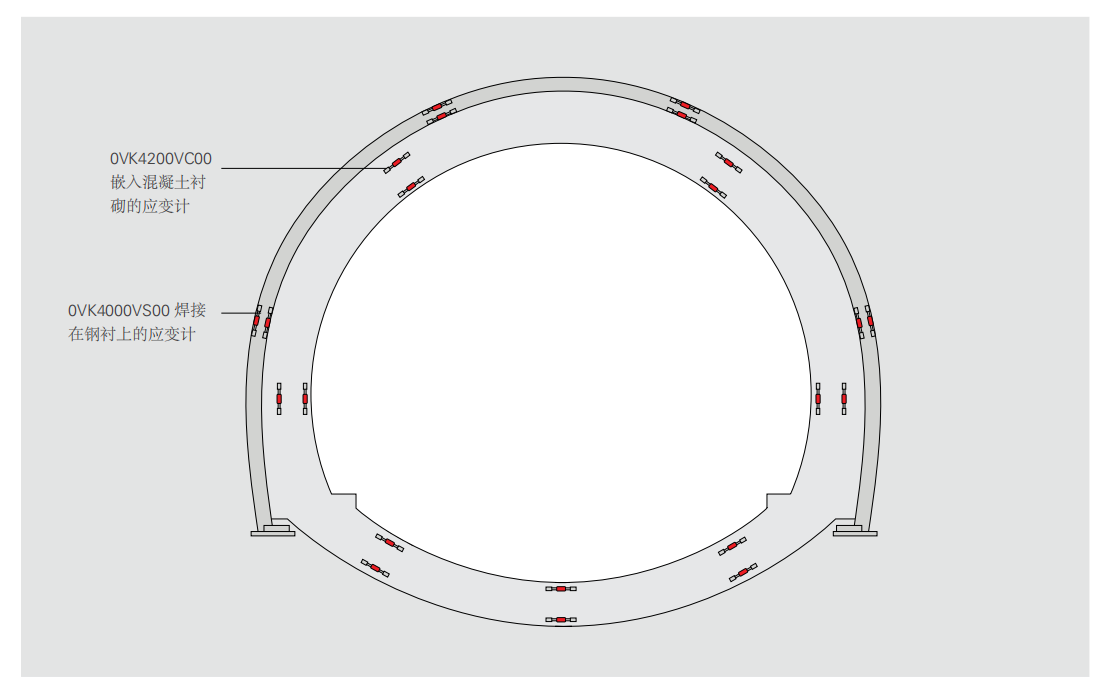

在TBM隧道中的应用示例
NATM方法在隧道中的应用示例

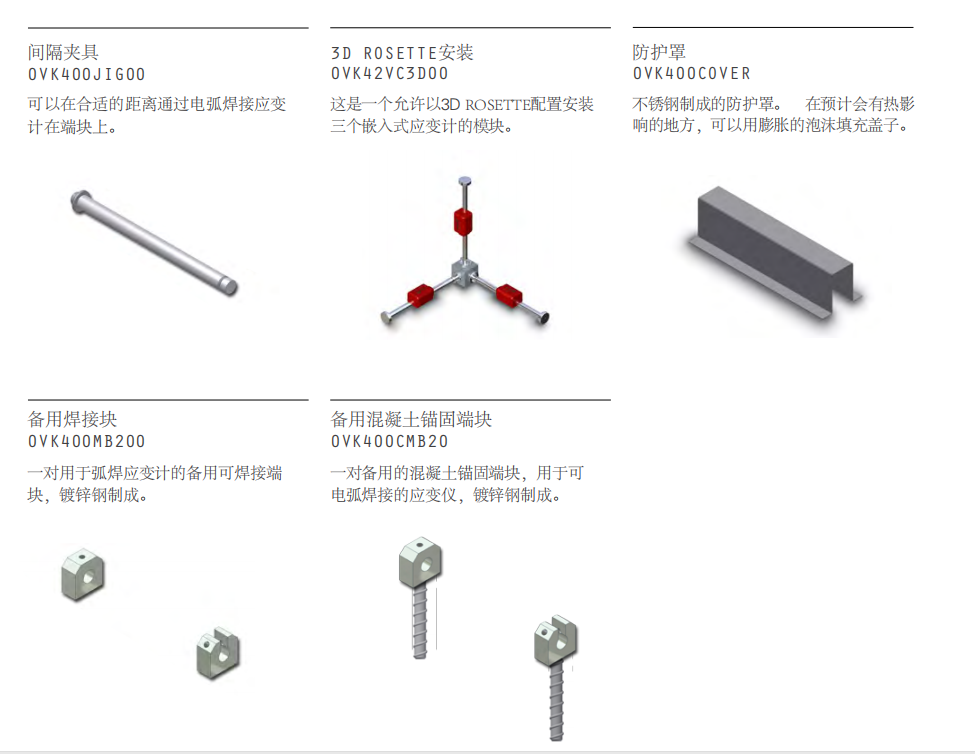

配件和备件
