L143 型

L141 型

描述

振弦式压力传感器

压阻式压力传感器

满量程(FS)

-350 kPa up to 0-10.0 MPa

0-50 psi up to 0-1450 psi

-200 kPa up to 0-10.0 MPa

0-29 psi up to 0-1450 psi

灵敏度

0.03% FS

0.002% FS

温度传感器

内置热敏电阻

-

超载

100% FS

30% FS (FS=200 kPa)

（100% FS 按需求)

Pol. MPE ⁽¹⁾

< ±0.25% FS

(< ±0.1% FS 按需求)

< ±0.20% FS ( 200kPa FS)

< ±0.15% FS (满足其他 FS)

供电

-

12-40V DC

典型频率范围⁽²⁾

2250 - 3000 Hz

-

输出信号

频率

4-20 mA 电流回路

工作温度范围

-20°C +80°C

-20°C +80°C

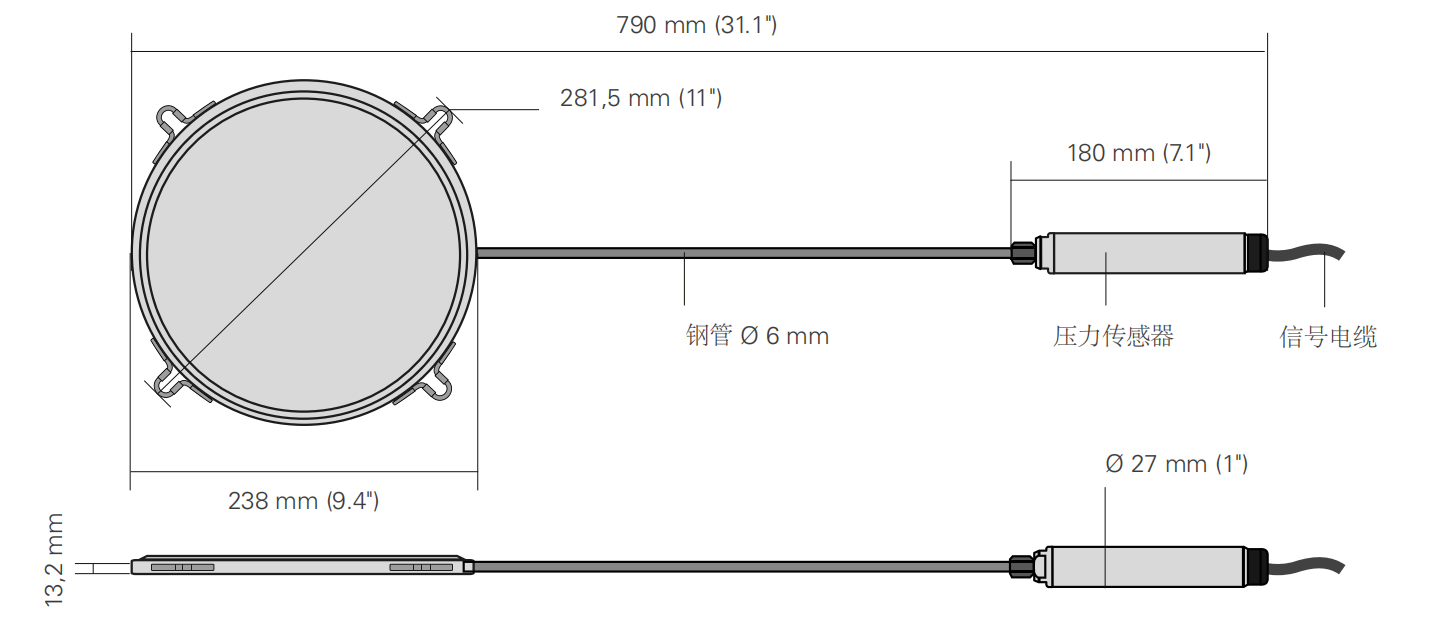

传感器尺寸

外径27mm，长180mm

外径1", 长7.1"

外径 27mm, 长180mm

外径 1", 长7.1"

材料/重量

不锈钢 / 0.6 kg

不锈钢/ 0.6 kg

电缆

0WE104K00ZH LSZH 电缆

0WE104X20ZH LSZH 铠装电缆

0WE102KEOZH

0WE104X20ZH LSZH 铠装电缆

到记录仪的最大电缆长度⁽³⁾

1000 m

（有关更多信息，请参见FAQ＃77）

1000 m

（有关更多信息，请参见FAQ＃77）

(1)MPE是测量范围（FSR）上的最大允许误差。在“校准报告”中，使用线性回归（≤Lin.MPE）和多项式校正（≤Pol.MPE）来计算量规的精度

(2)表示的频率可能会变化+/- 10％

材料

不锈钢

总重量

4.5 Kg (9.9 lbs)

液压线

外径6 mm (外径0.25" ), 不锈钢管

2线信号电缆

0WE102KEOZH

两芯LSZH电缆（20 AWG），带Kevlar

应力构件，用于4-20mA压力传感器。电

缆在制造过程中已在工厂安装到电气传

感器。

4线铠装信号电缆

0WE104X20ZH

四芯LSZH电缆（22 AWG），采用不锈

钢丝铠装。电缆在制造过程中已在工厂

安装到电气传感器。

开关端子JB

0EPC0000S00

提供不同尺寸，可连接多达6,12,18或

24个仪器。配备多达四个6位旋转开

关和用于读数的连接器。
