多级瞬态保护电路

多级瞬态保护电路

型 号:SPT
原产地:加拿大Roctest公司
用 途:在以不干扰大多数低电平或高电平测量电路的方式提供保护线制传感器

多级瞬态保护电路

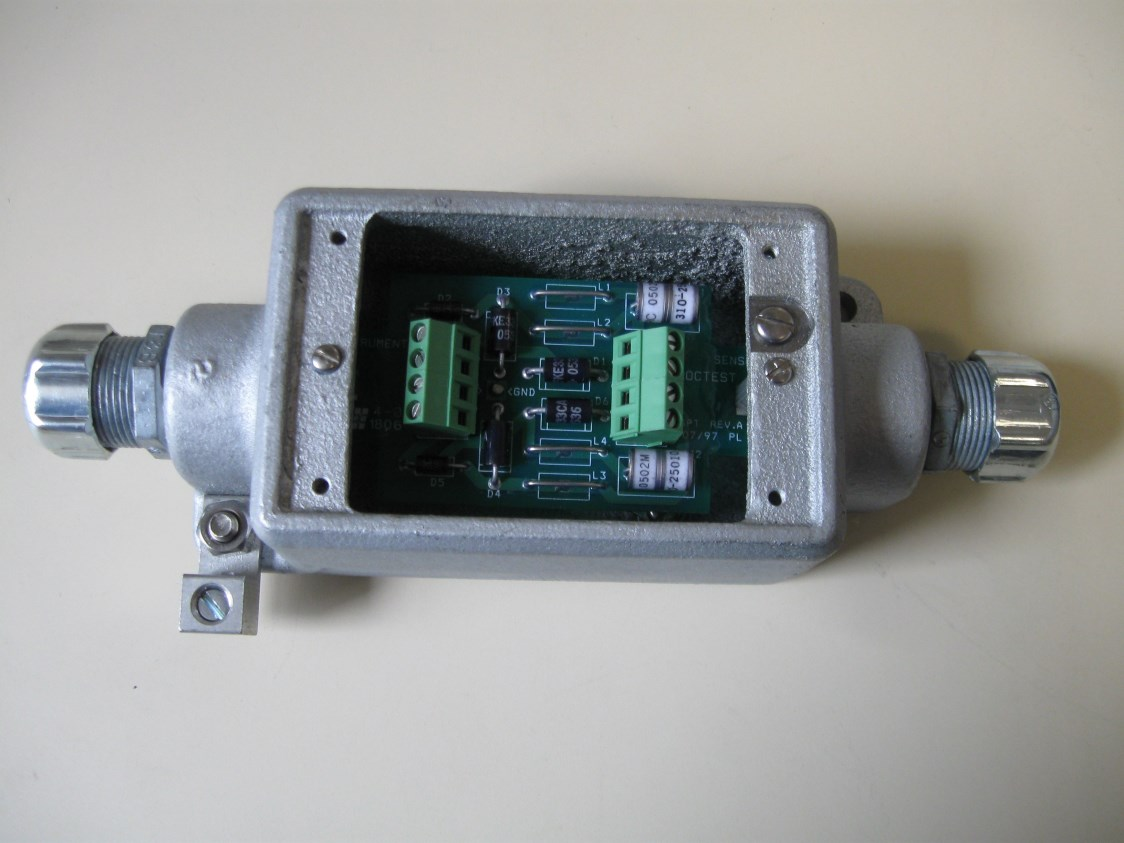

SPT-BOX 模型: 带电缆接头的“FS”
介绍
由于当今电子设备高度集成,介质击穿电压很低,防雷的重要性越来越重要。浪涌电压或电瞬变,可能会感应到连接在电线和电缆上的电子设备。
这些电涌的常见来源是雷电放电、附近的大气放电和猛烈的地面撞击。 浪涌电压的其他来源是大型感应电负载(例如电动机)的开关,电网上的切换干扰以及人与连接端子接触产生的静电放电。这些瞬变对电子设备构成威胁,尤其是在传感设备和测量设备之间经常连接扩展信号电缆时。

描述

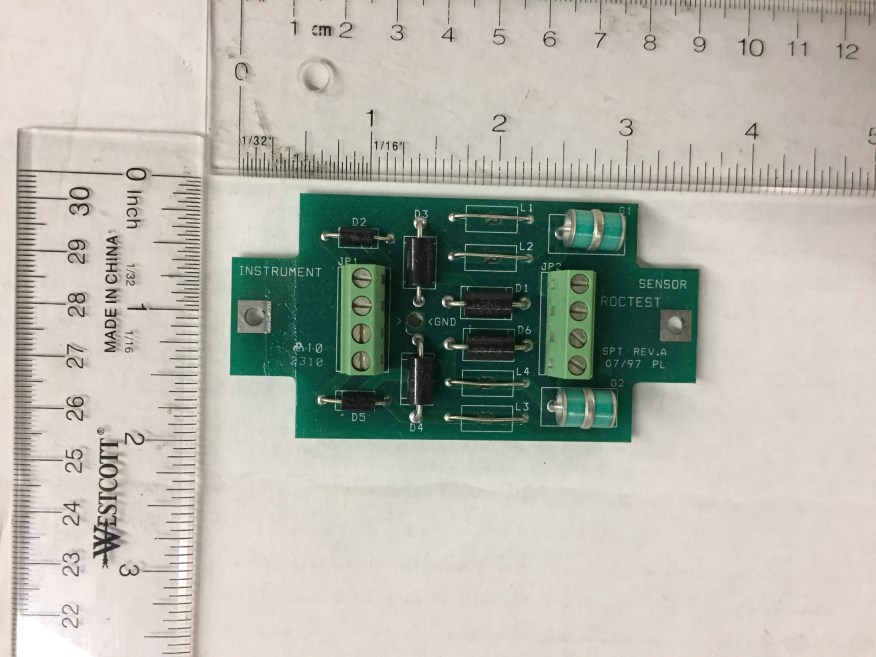

ROCEST生产的 PT多级瞬态保护电路板旨在保护 线制传感器,例ROCEST的振弦式传感器,信号传感器,调节仪器和测量设备(数据采集系统)等。

SPT旨在以不干扰大多数低电平或高电平测量电路的方式提供这种保护。 它包含两级快速作用抑制二极管(TVS)和一个作用较慢但电流较大的气体放电管(GDT),可将潜在的破坏性能量分流到地面。

应用领域

  • 振弦式传感器
  • 信号传感器
  • 数据采集系统
  • 结构健康监测
  • 岩土工程应用

技术指标

  • TVS 600W: 击穿电压 23 V
  • TVS 1500W: 击穿电压 34 V
  • GDT: 击穿电压 250V
  • 线圈电感: 10 µH (安装时)
  • 最大单次浪涌(8/20msec): 25 kA
  • 最大钳位电压(8/20msec) : ± 30V
  • 串联电阻: 最大0.2 Ω
  • 持续电流: 最大±2 A
  • 接线端子: 螺旋夹压缩
  • 电线尺寸: 14 ~ 24 AWG
  • 工作温度: -40° ~ +80° C
  • FS铸铝箱
  • 尺寸: 70 x 153 x 50mm
