HXCAP-850W电容式水位计
型 号：HXCAP-850W
原产地：南京禾信创
用 途：可广泛应用于河道，湖泊，水库，渠道，城市内涝等水位测量
HXCAP-850W电容式水位计
产品概述
HXCAP-850W电容式水位计，是我公司自主硏发的新型感应式液位仪表。它可将水位变化转换成标准的电流信号或数字信 号，实现水位的连续测量.通过标准信号接口 ,与计算机、PLC等连接,也可以与相应的显示、记录、控制装置（如RTU ）连 接，构成实时水位监测系统。
用途及适用范围
HXCAP-850W电容式水位计有多种安装方式（可立装也可斜坡安装）,电极为不锈钢材料制造、耐腐蚀性强，绝缘和导电性 介质均能使用,目维修量小,外表协调美观。可广泛应用于河道，湖泊，水库，渠道，城市内涝等水位测量。
实物图
电容式水位计实物图
测控単元实物图
型号规格 电容式水位计型馳格：HXCAP-850W-A-B , 其中： A、 量程,4位数字表示,如5000 ,表示5米量程 B、 输出类型，以英文字母表示 R--RS485数字信号输岀 ]--4~20mA模拟信号输岀
|
功能特点 1、 安装简单，现场宜接安装，无需专用工具，可 方便实现大量程 2、 不锈钢管式防护,过滤波浪干扰 3、 用途广泛，适用于净水、污水等各类水位测量 4、 水位计可以单独使用，也可以级联使用 每一套水尺可以通过计算机软件设置ID编号 5、 信号输岀方式:RS485（标准MODBUS协议） 6、 低功耗，适合太阳能供电 |
技术参数
测量范围 |
0.5m至10m可定制 |
测量精度 |
+/-3 mm |
供电电源 |
12V DC |
功耗 |
丄作电流10mA ,功耗0.12W |
信号输出 |
RS485GK隹 Modbus-RTU) |
温度范围 |
环境温度:-20°C至+80°C |
测量方式 |
连续测量 |
防护等级 |
IP65,铸铝外壳 |

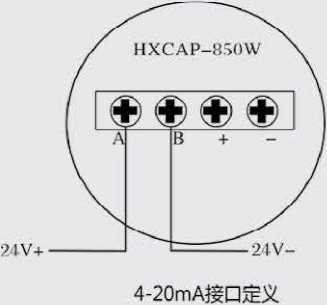

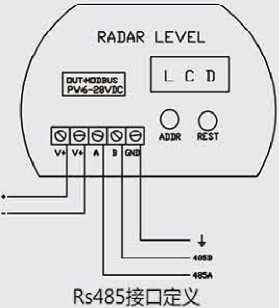

接线定义 导线类型:建议使用国标 0.5mm2四芯屏蔽水工电缆
|
|
|

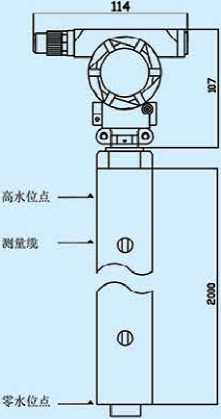

结构尺寸 |
|
按钮定义 S1为地址按钮，可查看地址 S2为温度按钮，可直看实时温度值 S3为电压按钮，可查看实时电压值 |

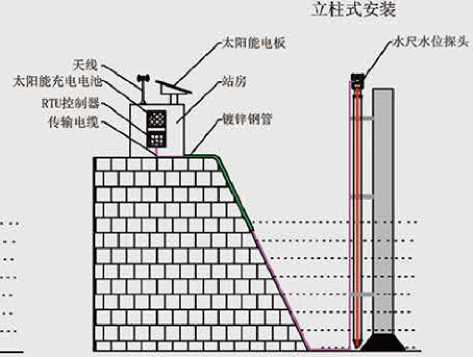

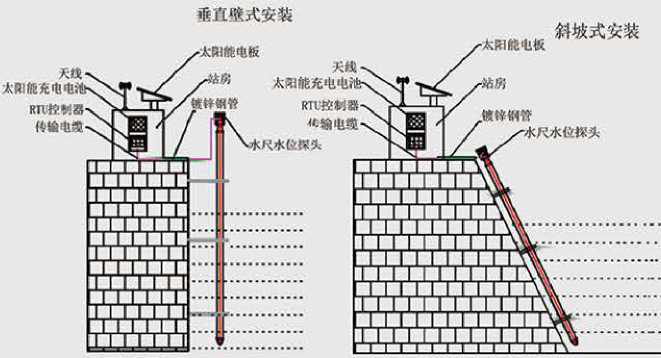

安装指导
1）水位计安装，必须有牢固基础,可以是立柱，涵洞墙，电线杆等；
2 ）水位计护管末端，要有效避开道路或河蹴泥；
3）水位计护管，可以垂直于水面安装，也可以依斜坡面安装,经换算得到水位数据；
4 ）电缆走线管，可以用PVC管，镀锌钢管等
调试步骤
1、对安装好的电容式水位计进行正确接线,请参照接线定义；
2、 接通电源,对安装好的电容式水位计进行必要的参数设置：通信线RS485通过转换模块与电脑相连，按照通信协议,使用调试软件査看或设置本机地址；也可以从面板直接查看和设置本机地址.使用ADDR按钮；
3、 连接采集单元（如RTU , PLC等）,进行水位测量和采集。
485通信协议
使用固定通信格式：9600 , N , 8,1 MODBUS RTU协议，水位计作为从机
功能码03 |
|
利用Modbus通信协议的03功能码,读取水位计的数值 （1数值）。 从机响应的命令格式是从机地址、功能码、数据区及 CRC码.数据区的数据是二进制码，二个字节，高位在 前。CRC码都是二个字节，低位在前
|
从机地址为01 主机：0103 00 0100 01 crc_l crc_h 从机:0103 02 distan_h distanj crcj crc_h 如水位高度为1.3m=1300mm 水位计返回：0103 02 05 14 BB 1B |

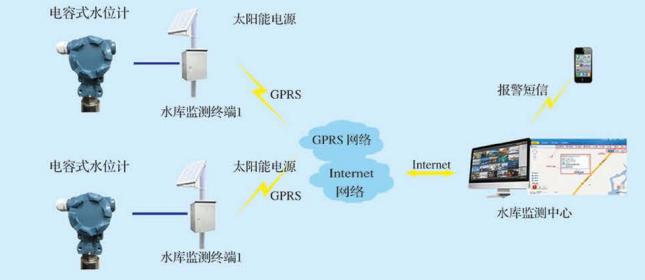

系统拓扑图
