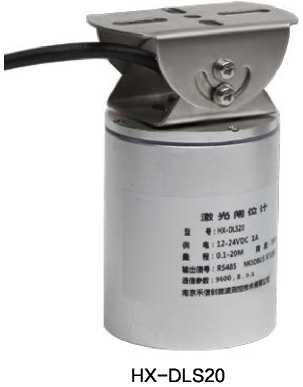

HX-DLS20激光闸位计
型 号:HX-DLS20
原产地:南京禾信创
用 途:适用于水库,船闸,河道,城市积水等水位监测 场合,其大功率型号适用于煤场,粮仓,矿山,石油化工等工业场合
HX-DLS20激光闸位计
型 号:HX-DLS20
原产地:南京禾信创
用 途:适用于水库,船闸,河道,城市积水等水位监测 场合,其大功率型号适用于煤场,粮仓,矿山,石油化工等工业场合
HX-DLS20激光闸位计
概述
HX-DLS系列激光测距传感器,是我公司自主研发的新型测距设备具备高精确、快速 响应、大功率、非接触测量等优势,适用于水库,船闸,河道,城市积水等水位监测 场合,其大功率型号适用于煤场,粮仓,矿山,石油化工等工业场合。
HX-DLS20激光闸位计相较于传统的编码式闸位计,它具有精度高、功耗低、安装 方便、运行稳定等特点,可对闸门位移进行精确测量,配合RTU、PLC等传输设备可 实现闸门位移实时监测。
产品特性
技术参数
测量范围 |
0.1m至20m* (量程可选型) |
测量精度 |
典型值:±2mm |
激光种类 |
非可见光,波长635nm |
激光等级 |
二级,功率<1mW |
测量方式 |
单次测量、连续测量可调 |
电源输入 |
12-24VDC防爆场合需安全栅供电 |
输出方式 |
标准Modbus485输出 |
温度范围 |
储存温度:-30笆至+80笆 工作温度:-30°C至+70C** |
过程连接 |
吊装,M4螺丝和M8螺丝安装孔可选 |
接线说明
闸位计采用国标四芯屏蔽电缆 规格:4*0.5-RWP
线序定义:咖啡色 电源+
黑色 电源-
黄色 485B
蓝色 485A
安装指导
闸位计安装于闸门顶部,通过2-4个M4螺丝固定。反射板螺
丝安装固定在闸门上,调节好闸位计与反射板的位置保证闸
位计激 光打在反射板上,可通过悬挂重物的方式调节反射
板的位置。

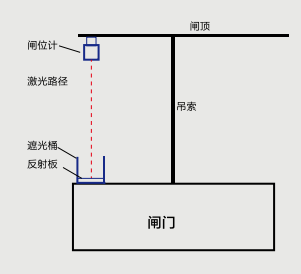

闸位计安装于闸门顶部, 通过2-4个M4螺丝固定。
遮光桶固定安装在闸门 上,反射板安装固定在遮
光桶内,调节好闸位计与 反射板的位置保证闸位
计 激光打在反射板上,可通 过悬挂重物的方式调
节反 射板的位置。
调试步骤
闸位计安装完成后根据需要可以设置多项参数:
1、只需要采集空高值的情况
此时根据现场条件和需求调整偏置值即可满足正 常测量,默认采集间隔为10s,可以根据需要调 整。
2、需要采集料高值的情况
先调整偏置值和采集间隔,再根据现场实际需求
调整量程值。
3、需要采集开度值的情况

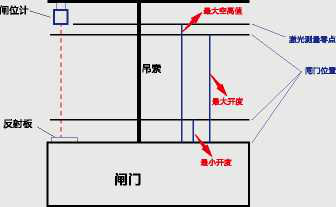

为了使用方便需要设置闸位计的最大空高值、最 小开度值和最大开度值。
1、最大空高值:是指激光从测量零点到闸门闭合时反射板的距离 值,设置此值用来优化闸位计的工作状态,通常设置是闸门关闭时 激光测得的空高距离值。详细设置参见通信协议说明。
2、最小开度值:是指闸门的最小开度值,通常是闸门闭合时的开 度数值,数值需小于最大开度值,一般设置为0。详细设置参见通 信协议说明。
通信协议
使用固定的通讯数据格式:9600, 8, N, 1标准modbusrtu协议 数据格式为16进制
1、参数采集(0X03命令读寄存器)
地址 |
名称 |
变量类型 |
系数 |
单位 |
说明 |
0X0000 |
空高值 |
uint16 t |
1 |
mm |
闸位计测量基准点到反射面的距离 |
0X0001 |
料高值 |
uint16 t |
1 |
mm |
量程减去空高值 |
0X0002 |
开度值 |
uint16 t |
1 |
mm |
当前测量的开度数据 |
0X0003 |
温度值 |
uint16 t |
0.01 |
笆 |
闸位计内部温度值 |
采集数据:设备地址01时发送:01 03 00 00 00 01 84 0A
返回:01 03 02 27 8C A2 11
返回数据解析:27 8C空高数据127 8C为十进制10124为当前空高值10.124m, A211为校验
2、参数设置(03,06命令可读写寄存器)
地址 |
名称 |
变量类型 |
系数 |
单位 |
说明 |
0X4000 |
设备地址-可读写 |
uint16 t |
/ |
/ |
1-255可设置 |
0X4002 |
最大空高值-可读写 |
uint16 t |
1 |
mm |
0~30000可设 |
0X4003 |
最小开度值-可读写 |
uint16 t |
1 |
mm |
0~30000可设 |
0X4004 |
最大开度值-可读写 |
uint16 t |
1 |
mm |
0~30000可设 |
0X4005 |
量程-可读写 |
uint16 t |
1 |
mm |
0~30000可设 |
0X4006 |
偏置值-可读写 |
uint16 t |
1 |
mm |
-10005000可设 |
0X4007 |
测量间隔-可读写 |
uint16 t |
1 |
秒 |
2~3600可设 |
0X401C |
保存参数-只写 |
uint16 t |
/ |
/ |
输入1可保存以上参数修改 |
0X401D |
测量模式设置-只写 |
uint16 t |
/ |
/ |
1控制单次測量,2控制连续测量,3取消连续测量模式 |
采集数据:设备地址01 时发送:01 03 40 00 00 05 90 09 返回:01 03 0A 00 01 00 00 27 10 00 00 27 10F4 0E 返回数据解析:0001设备地址01, 0000为无用数据,2710为十进制10000为最大空高值10米,0000为最小开度值0m, 2710为十进制10000为最大开度值10米,F4 0E为校验
修改地址为02:设备地址01时先发送:01 06 40 00 00 02 1DCB 返回:01 06 40 00 00 02 1DCB
再发送:01 06 40 1C 00 01 9C 0C
调整测量模式:地址01时,控制单次测量:01 06 40 1D00 01 CD CC
控制连续测量:01 06 40 1D00 02 8D CD
取消连续测量:01 06 40 1D00 03 4C 0D
