HXC810D雷达式电子水尺

概述

HXCAR810D型雷达式电子水尺，是基于TDR时域反射和ETS等效时间采样技术的接触式雷达式电子水尺，俗称雷达式电子水尺，或雷达水尺，电子仓发射微波脉冲，沿着导波杆传输，当微波遇到水面时，反射波沿导波传回电子仓，超高速计时电路精确计算出传导时间，实现水位的精确测量。

雷达式电子水尺，是工业测距雷达在水测量领域的创新应用，实现了电子水尺向高精度（毫米级），大量程（30米），高可靠，安装简便，免维护的技术领域。

雷达式电子水尺通过标准信号接口，与计算机、PLC等连接，也可以与相应的显示、记录、控制装置（如RTU）连接，构成水位监测系统

主要组成及适用范围

雷达式电子水尺有多种安装方式（可立装、可斜坡安装），不锈钢管构成电磁波稳定传输的同轴结构，同时有效隔离波浪对测试数据的干扰，外表协调美观。

雷达式电子水尺适用于河道、湖泊、水库、船闸、灌区等水利工程，尤其适合水务、污水处理、城市道路积水、橡胶坝、下水道等市政工程的水位监测。

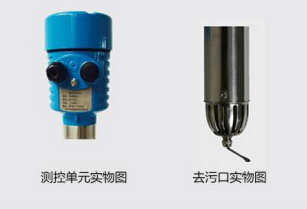

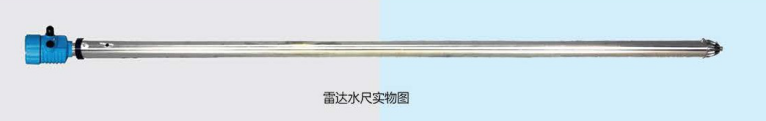

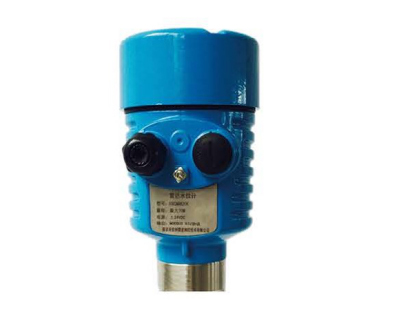

产品实物图及型号规格

雷达式电子水尺型号规格：HXCAR810D-A-B

其中：

A----量程，4位数字表示，如5000，表示5米量程

B----输出类型，以英文字母表示

R--RS485 数字信号输出

S-I--4-20mA模拟信号输出

功能特点

1.安装简便，无需分段串接，可方便实现大量程

2.采用毫米级工业雷达测距传感器，内置通讯电路、防雷设计

3.不锈钢管式防护外壳，过滤波浪干扰

4.电子仓采用铸铝结构，IP67等级防护，适用恶劣气候

5.雷达波不受压力，温度、污染物、湿度，含沙量的影响

6.水尺可以单独适用，也可以级联使用，每一套水尺可以通过计算机按软件设置ID编号

7.信号输出方式：RS485（标准NODBUS协议）

8.低功耗，适合太阳能供电

技术参数

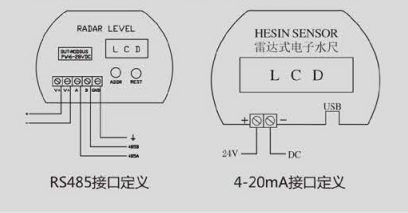

接线定义

导线类型：建议使用国际0.5mm² 四芯屏蔽水工电缆

结构尺寸

传感器基准起始点：请参考导波管外标示

安装指导

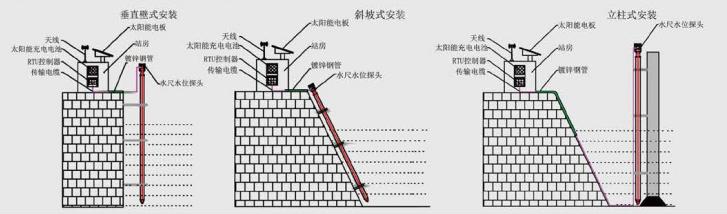

1.水尺安装，必须有牢固基础，可以是立柱，涵洞墙，电线杆等；

2.水尺护管末端，要有效避开道路或河底淤泥；

3.水尺护管，可以垂直月水面安装，也可以依斜坡面安装，经换算得到水位数据；

4.电缆走线管，可以用PVC管，镀锌钢管等

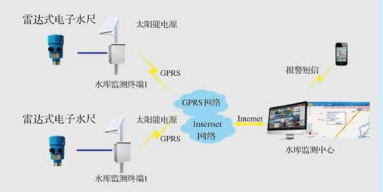

系统拓扑图

调试步骤

1. 对安装好的电子水尺进行正确接线，请参照接线定义；

2. 接通电源，对安装好的电子水尺进行必要的参数设置：通信线RS485通过转换模块与电脑相连，按照通信协议，使用调试软件查看或设置本机地址；也可以从面板直接查看和设置本机地址，使用ADDR按钮

3. 连接采集单元（如RTU,PLC等），进行水位测量和采集。

RS485通信协议

使用固定通信数据格式：9600，8，N，1 标准modbustu 协议

设置地址

也可以从面板直接查看和设置本机地址，使用ADDR按钮

CS为校验字节，其为前面的所有字节求和的余数

例：设地址为01：FA 04 01 01 00

设地址为03：FA 04 01 03 02

4-20mA电流设置

基准点：请参看水尺波管上下基准点标示

对应电流值：

水位下基准点--水位零点--4mA

水位下基准点--水位零点--20mA

请依据对应电流值，设置PLC或RTU

读取水位数据
