FOS-N 光纤应变传感器（R11)
型 号：FOS-N
原产地：加拿大FISO
用 途：适合复合材料工程研究，医疗设备和土木工程应用，例如建筑物，桥梁，隧道衬砌和支撑的结构健康监测。
概述
FOS-N是一种光纤应变传感器，非常适合复合材料工程研究，医疗设备和土木工程应用，例如建筑物，桥梁，隧道衬砌和支撑的结构健康监测。
FOS-N应变传感器具有体积小，精度高，对EMI /RFI免疫的特性，以及在高温范围内耐腐蚀性环境的能力。基于成熟的Fabry-Pérot干涉仪技术，FISO的光纤应变传感器是高性能应变测量的最佳选择。
FOS-N应变传感器和兼容监测系统所基于的技术可在非常长的距离内提供绝对应变测量，而不会影响读数的可靠性。它对传入的任何拉力或操纵操作都不敏感。当传感器嵌入复合材料中时，此功能非常有用。它可以承受恶劣的化学环境，并具有坚固性和灵活性。
由于FOS-N不消耗功率，因此不存在自热效应，这在测量低导热材料上的应变时可能至关重要，并且由于其基于法布里-帕罗技术的设计，该传感器的热灵敏度（ 可能低至0.5με/°C ）比光纤布拉格光栅（FBG）传感器（通常约为10 με /°C）小一个数量级。对于在温度变化的环境中测量应变，这是一个很大的优势。
|
主要特点 |
应用 |
|
l 对EMI / RFI / MW微波的免疫 l 本质安全 l 静态/动态响应 l 无电缆弯曲干扰 l 远距离传输信号 l 工程单位绝对测量值 沿光纤轴单向 l 无腐蚀 |
l 医疗设备 l 扭矩测量 l 新材料研发 l 结构健康监测 l 船舶、油轮 l 电力变压器 l 核电厂(如需选择，请致电FISO) l 腐蚀性环境 l 风力发电机 |
|
技术规格 |
|||
|
性能 |
EVOLUTION 解调仪 （FPI-HR-2X, FPI-HR
and FPI-HS） CLASSIC 解调仪（FTI, UMI,
VELOCE 1) |
||
|
分辨率2(%) |
全部的± 0.01% |
||
|
横向灵敏度 |
全部< 0.1% , 与光纤方向成90° |
||
|
贮存温度 |
- 30ºC 至 80ºC |
||
|
工作温度3 |
- 40ºC 至 +250ºC (取决于光缆，请参阅订购信息表) |
||
|
应变量程4 |
R1: ± 1000 µε R2: ± 2500 µε R35 : ± 5000 µε |
||
|

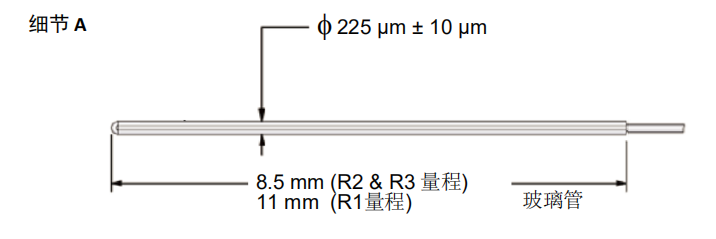

玻璃管尺寸 |
L: 11 mm Φ225 µm ± 10 µm |
L: 8.5 mm Φ225 µm ± 10 µm |
L: 8.5 mm Φ225 µm ± 10 µm |
1. VELOCE是一个过时的产品
2. 取决于信号解调仪
3. 取决于粘合剂，安装温度超过200°C（392°F）时容易变形
4. 在光纤方向
5. Veloce-50不提供±5000µε，常规FPI-HR和FPI-HS均不提供

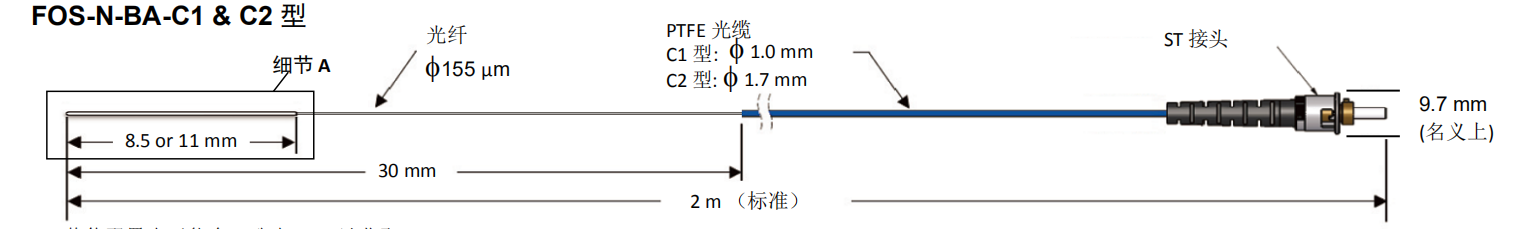

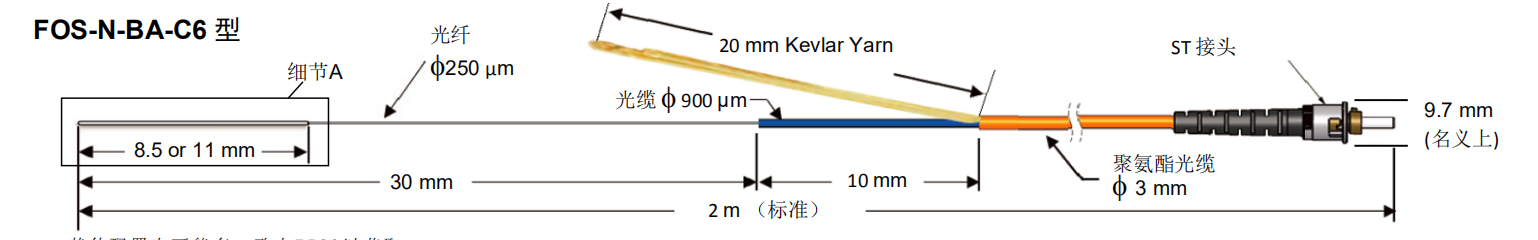

尺寸图

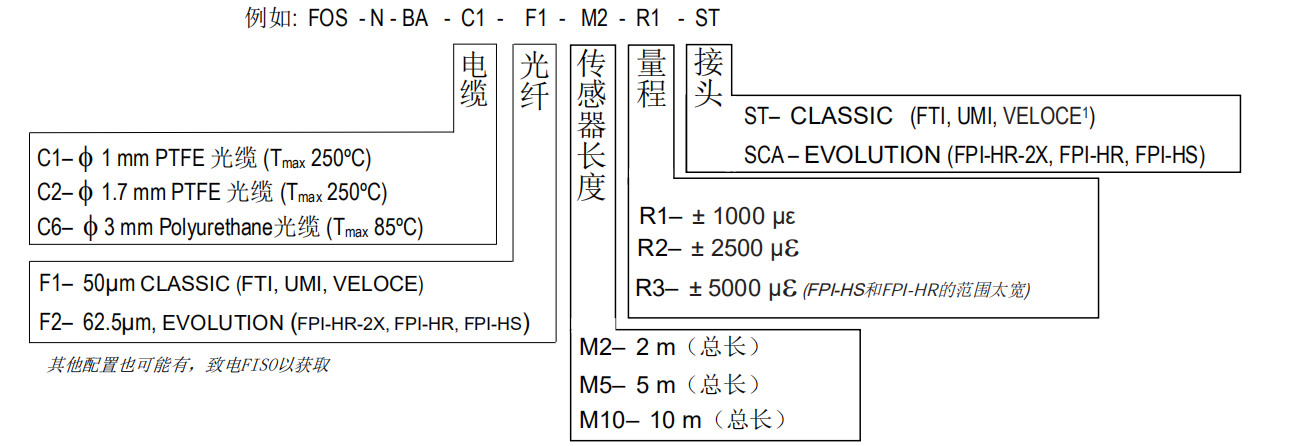

订购信息
1. VELOCE 是一款过时的产品
