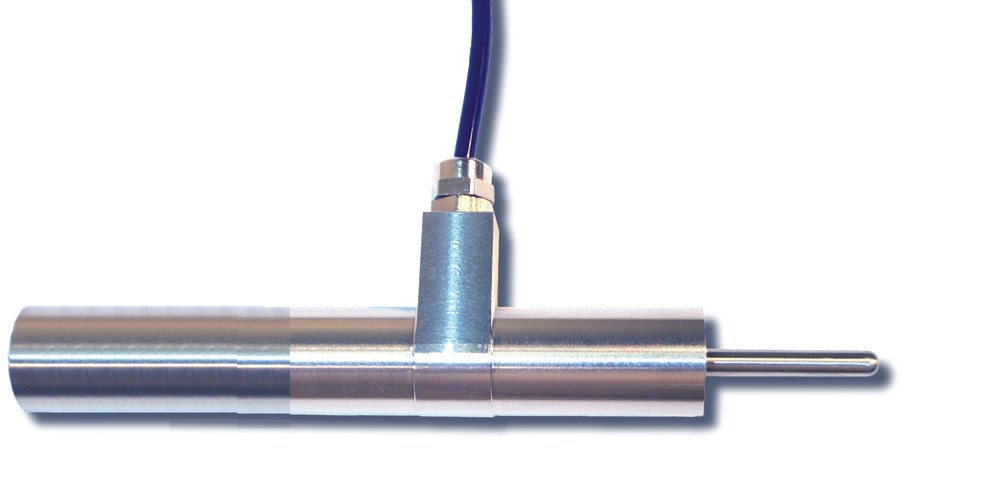

FOD光纤线性位置和位移传感器
型 号：FOD-AL
原产地：加拿大FISO
用 途：可提供高精度，绝对值的位置和位移测量。FOD非常适合于难以到达的地点和危险环境，例如含有爆炸性物质的环境
概述
FOD是一种光纤光学线性位置和位移传感器，可提供高精度，绝对值的位置和位移测量。FOD非常适合于难以到达的地点和危险环境，例如含有爆炸性物质的环境
工程师现在可以通过监视特定性能的随时间变化来改善过程和产品技术，从而在操作、制造过程或产品的整个使用寿命期间提供有关位移变化的准确信息。FOD线性位置和位移传感器的使用可以在最具挑战性的环境中进行完整的分析。
FOD是绝对位置传感器，它是众所周知的线性可变差分变压器（LVDT）的光纤版本。但是，与电气驱动的对应物不同，FOD不需要通过相关的布线来激励交流电压或驱动信号。因此，FOD对电磁干扰和射频干扰完全免疫，不存在电流泄漏或点火的风险。FOD可以非常紧凑的形式包装，并且可以放置在距信号解调仪5公里的地方。
|
主要特点 |
应用 |
|
l 本质安全 |
l 微波和射频环境 |
|
l 对EMI/ RFI/MW微波免疫 |
l 工业现场过程监控 |
|
l 不受雷电干扰 |
l 恶劣和危险的环境 |
|
l 低温至120°C |
l 高温环境 |
|
l 0至20 mm线性行程 l （可根据要求提供40mm行程） |
l 研究与发展 |
|
l 高分辨率，高达0.002mm |
l 储罐、筒仓、液化天然气储罐的监控 |
|
l 使用简单 |
l 土木结构监测 |
|
l 铝，不锈钢或复合材料外壳 |
|
|
l 远距离（长达5公里） |
|
技术规格
|
性能 |
CLASSIC解调仪（FTI-10，UMI） EVOLUTION解调仪（FPI-HR-2X） |
| 线性行程1 |
20mm（弹簧式） （可根据要求提供40 mm行程） |
| 分辨率 |
0.002 mm |
| 精确度1 |
± 0.02 mm |
| 工作温度 |
-20°C至 85°C2 |
| 贮存温度 |
-30°C至 80°C |
| 光缆最小弯曲半径 |
2.5 cm (1”) |
|
1.取决于信号解调仪 2.可根据要求提供更低或更高的温度 |
|

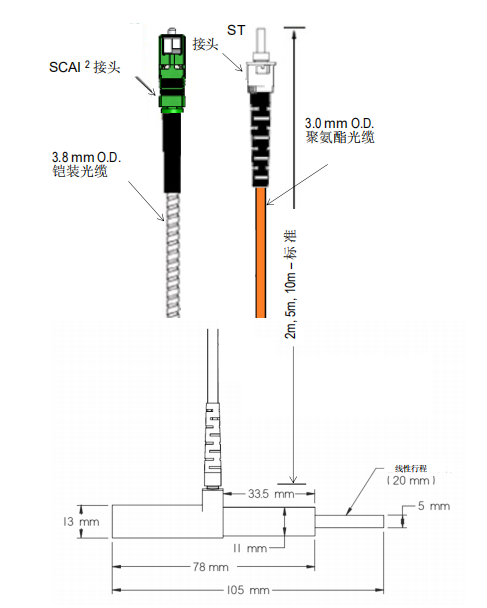

尺寸图
FOD-R1型

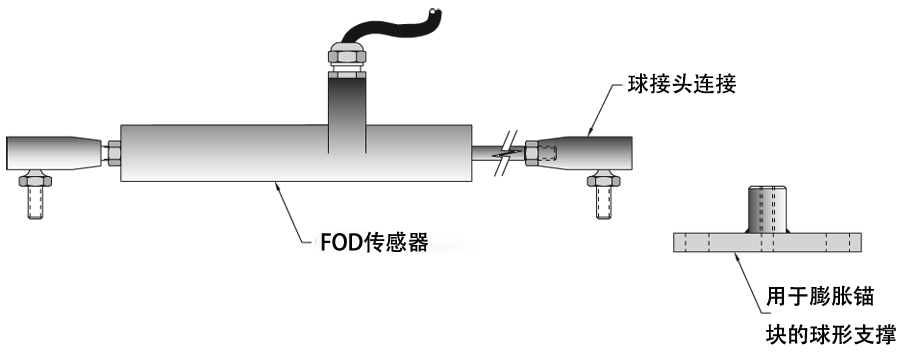

可能的锚点
FOD-F型
FOD-J型

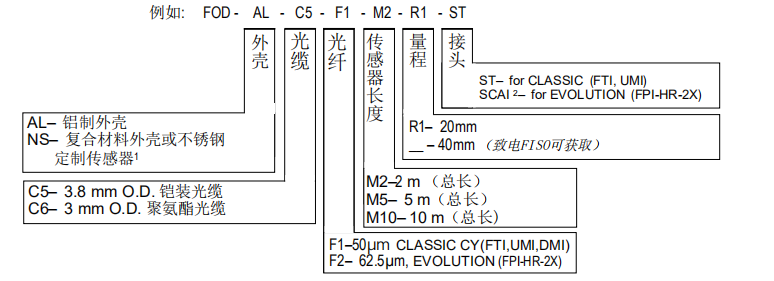

订购信息
注1. 其他配置也可能有，致电FISO以获取。
注2. SCAI是具有智能芯片的SCA连接器，可通过信号调节器模块传达校准数据
FOD-NS(不锈钢)
