固定式测斜仪
型 号：S410
原产地：加拿大SISGEO
用 途：应用于滑坡、隧道、挡土墙、水坝、深基坑、不稳定的斜坡及桩等
固定式测斜仪

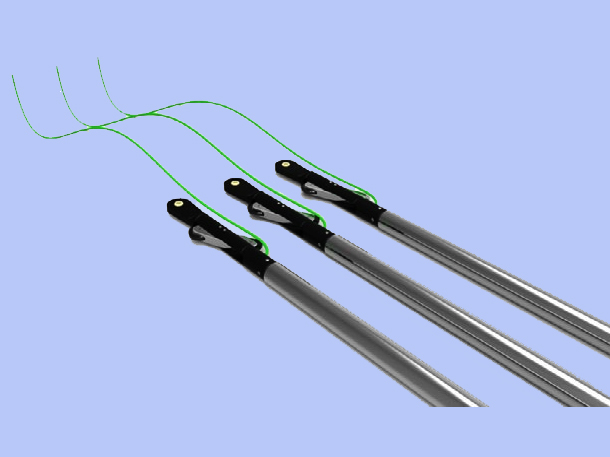

S410固定式测斜仪（双轮式结构）经过专门设计，结合了自动监测和选择性安装不同深度探头的优点。
在已知临界深度的情况下，此配置可提供具有成本效益的解决方案。因此，探头可能仅集中在沿钻孔剖面的某些区域中。
IPI探头配有自补偿MEMS传感器，并提供模拟4-20mA输出或数字RS485 ModBus版本。两种解决方案在精度和热依赖性方面均具有良好的性能。
应用 • 滑坡 • 隧道 • 挡土墙 • 水坝 • 深基坑 • 不稳定的斜坡 • 桩 |
特点 • 可移动的模块化系统，可进行多次安装 • 精度高 • 低热漂移 • 提供数字和4- 20mA版本 • 使用OMNIAlog读数仪进行实时监测 |
技术规格
S411HA15 UNIAXIAL S412HA15 BIAXIAL |
S411HA30 UNIAXIAL S412HA30 BIAXIAL |
S411HD15UNIAXIAL S412HD15 BIAXIAL |
S411HD30UNIAXIAL S412HD30 BIAXIAL |
|||
型号 |
模拟MEMS固定式测斜仪 |
数字MEMS固定式测斜仪 |
||||
传感器类型 |
自补偿MEMS 测斜仪 |
自补偿MEMS 测斜仪 |
自补偿MEMS 测斜仪 |
自补偿MEMS 测斜仪 |
||
应用 |
垂直 |
垂直 |
||||
测量量程 |
±10°, ±15。 |
±20°, ±30° |
±10°, ±15。 |
±20°, ±30° |
||
传感器灵敏度 |
0.0013° |
0.0013° |
||||
传感器线性度 |
±0.150% FS为±10°, ±20° ±0.200% FS 为 ±15°, ±30° |
±0.025% FS 为±10°, ±15° ±0.070% FS 为±20°, ±30° |
||||
传感器总精度 具有三阶多项式的线性因子 |
±0.050% FS |
±0.010% FS 为 ±10°, ±15° ±0.015% FS 为±20°, ±30° |
||||
重复性 |
± 0.007° |
± 0.006° |
||||
激励电压 |
从18 到30 Vdc |
从12 到 24 Vdc |
||||
信号输出 |
4-20 mA （电流回路） |
具有Modbus RTU协议（senα）的RS-485 |
||||
工作过温度范围 |
-30°C到+70°C |
-30°C 到 +60°C |
||||
温度依赖性 |
< ±0.005 %FS / °C |
< ±0.005 %FS / °C |
||||
保护 |
IP68 直到1.0 MPa |
IP68 直到1.0 MPa |
||||
内置温度传感器 -量程 -精度 |
热敏电阻 从 -50°C 到 +150°C ±0.5 °C |
电子板温度传感器 从-30°C 到+60°C ±1 ° |
||||
物理特征
探头参数 |
|
|
轮距（A） |
1000 mm |
1000 mm |
探头直径（B） |
28 mm |
28 mm |
总长度（C） |
1230 mm |
1230 mm |
接头总长（D） |
1200 m |
1200 m |
轮径（E） |
28 mm |
28 mm |
材料 |
不锈钢和热塑性树脂 |
不锈钢和热塑性树脂 |
测斜管兼容性 |
测斜管ID从 54 mm到88 mm |
测斜管ID从 54 mm到88 mm |

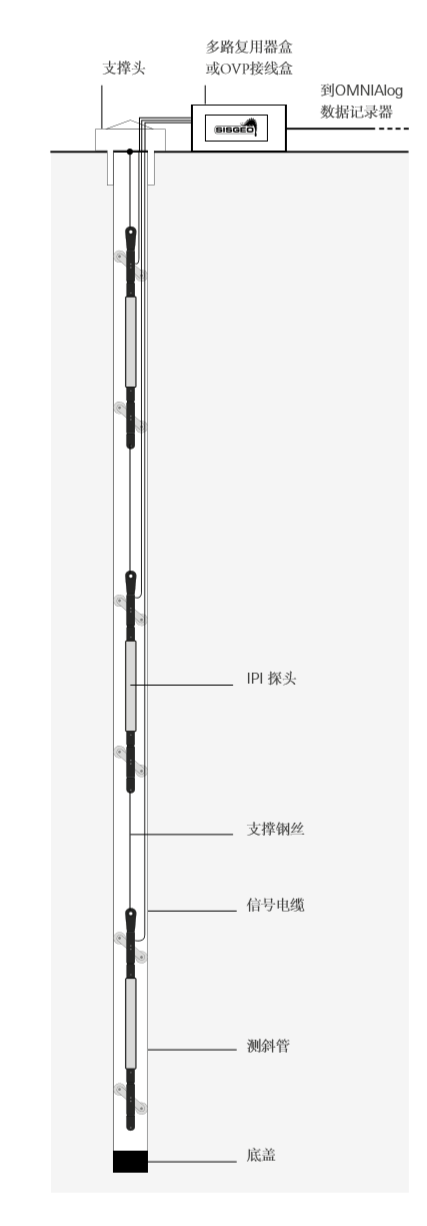

模拟MEMS IPIS的配件和备件
信号电缆 0WE106IP0ZH 24 AWG，6芯电缆，适用于 4-20mA（模拟）IPI，带LSZH阻 燃外部护套。 外径5 mm。 |
支持钢丝 0WRAC200000 它用于将IPI安装在测斜管内的正确深度。直径2mm。 |
安装套件 0S4IPITOOL0 垂直固定式测斜仪的安装套件，由20号铜夹和钳组成。 |
IPI支持头 0S4TS101000 它可以安装在测斜管的顶部，用于悬挂固定式测斜仪串。 |
多路复用器盒 0OMN00MUXB0 带电涌放电器的中继多路复用器，安装 在IP67塑料盒中，最多可连接16个双 轴IPI或24个单轴IPI。它允许通过New Leonardo读数进行本地读取，或与 OMNIAlog数据记录仪进行远程连接。 通过RS485数字总线。 |
MUX BOX - OMNIA电缆 0WE610MUXZH 带有LSZH阻燃护套的电缆,用于将多路 复用器盒连接到OMNIAlog数据记录器。
|
OVP接线盒 0EPDP000W00 IP67塑料盒，带有3级OVP过压保护板（型号0EXKV306W00），用于连接多达10个双轴IPI或15个单轴IPI。 |
多芯电缆 0WE1320LSZH 用于将OVP接线盒连接到OMNIAlog的多芯电缆。 由16条双绞线和LSZH阻燃护套组成。外径12.2 mm。 |

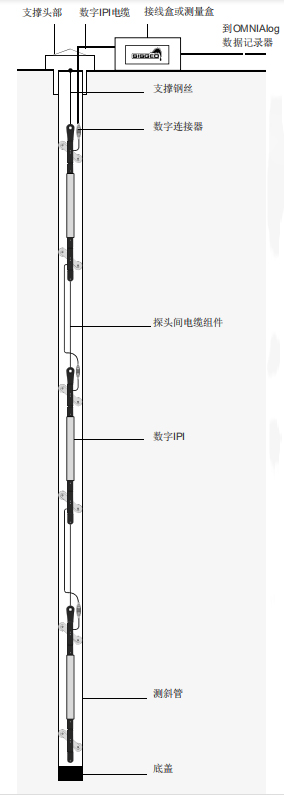

数字MEMS IPIS配件及备品备件
INTERPROBE电缆组件 0S400HD00IC 它具有数字长度 （2m，5m，10m，15m），由数字信 号电缆和不锈钢支撑线组成，能够将下 部探头连接到上部探头。 |
支撑钢丝 0WRAC250000 它能够将IPI字符串从上部IPI探针悬 挂到支撑头。 直径2.5mm。
|
IPI支持头 0S4TS101000 它安装在测斜管的顶部，用于悬挂固定 式测斜仪串。
|
数字式接头 0ECON04MV00 公头接头出厂前已经安装在 0WE606IPDZH数字电缆上。需要连接 上层IPI探头的母接头。 |
数字IPI电缆 0WE606IPDZH LSZH电缆，用于将数字IPI链连接到 OMNIAlog数据记录器。
|
数字接线盒 0EPD023IPID 数字仪器链的接线盒，由IP67塑料盒、 内部电子线路板和三个电缆密封套组 成。 |
测量盒 0EPM010IPIO 带有新莱昂纳多读数的手动读取数 字IPI串的测量盒，由IP67 塑料 盒组成，带有用于电缆接线，电缆 固定头和母面板接头的电气板。 |

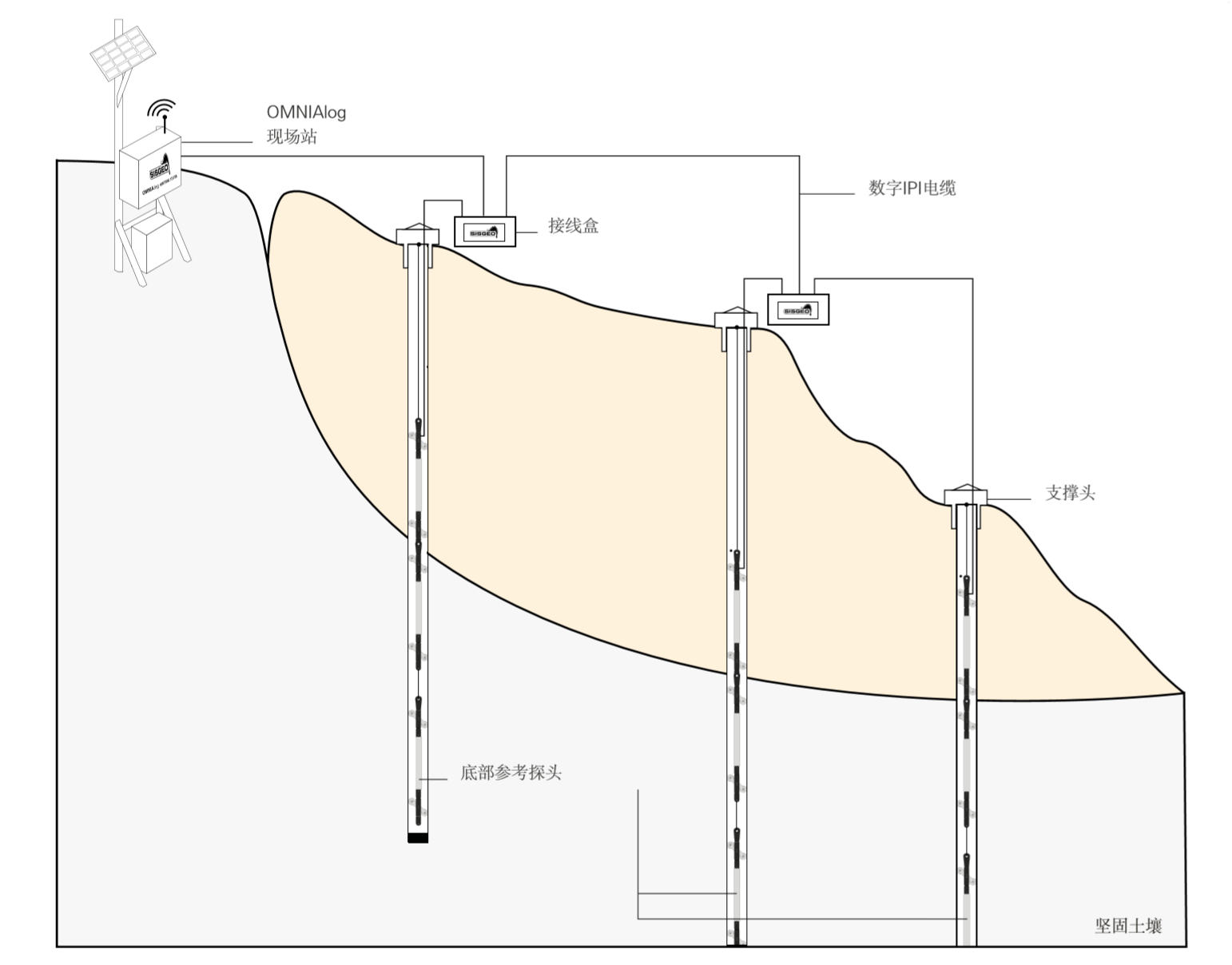

滑坡应用
经过多次手动测斜仪测量后，便确定了滑动面。因此，可以通过在滑移面附近安装IPI并在每个测斜管的底部安装一个IPI作为参考来完成自动监测。

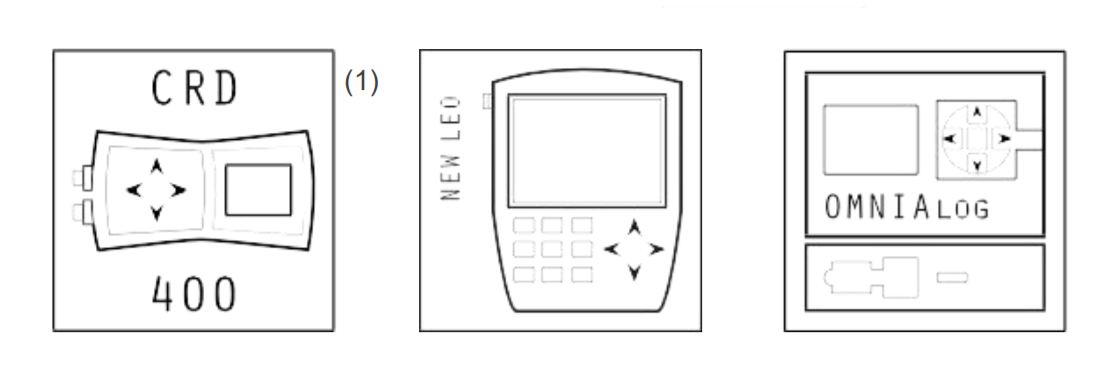

可用的读数装置
(1) 仅适用于4-20 mA IPI（型号S410HA）
有关更多信息，请参阅他们自己的产品介绍
本文档中的所有信息均为Sisgeo S.r.l的财产。 未经Sisgeo S.r.l的许可，请勿使用。 我们保留更改产品的权利，恕不另行通知。数
据表以英语和其他语言发布。 为了避免在含义解释上的差异和分歧，Sisgeo Srl声明以英语为准。
技术支持
SISGE O为客户提供电子邮件和电话帮助，以确保正确使用仪器和读数并最大程度地提高系统性能。
