装配式建筑套筒灌浆质量检测仪

LT-PLSG

一．产品背景技术

随着我国建筑工业化水平的不断发展和提高，建筑物混凝土装配式结构得到越来越多的应用，而装配式混凝土结构的抗震性能取决于预应力孔和钢筋的连接是否可靠，现行的方法大多采用预应力孔和灌浆套筒连接，预应力孔和灌浆套筒连接的质量主要依赖于预应力孔和套筒内的灌浆密实程度，因而需要有检测设备来检验现场施工灌浆的密实度，因而我公司推出一套针对装配式预应力孔及套筒灌浆密度检测系统。

1.测试项目

测试对象：装配式预应力孔及钢筋连接套筒；
测试内容：灌浆密实度。

2.产品功能

该设备主要应用于预制装配式混凝土结构预应力孔及套筒灌浆密实度检测。可对灌浆密实度状况快速定位检测。

3.测试范围

灌浆密实度测试范围：最小结构厚度6cm，最大100cm，测试条件不受现场限制，任意孔道长度均适用；

二．仪器参数

1. 平台：一体嵌入式平台；

2. 操作系统：windows；

3. 信号传输方式：无线\有线传输；

4. 噪声处理：平滑、滤波等机能；

5. 频谱分析：FFT（EFS）/MEM；

6. 管道灌浆密实度测试内容：准确定位测试、灌浆缺陷类型判别；

7. 灌浆密实度测试方法：准确定位：冲击回波法（IE）；信号特征法（SCM）；

8. *可接收信号通道数：2通道，两个通道功能可互换，即可作为触发通道也可作为接收通道；

9. 工作温度：-30～50℃；

10. *采样精度：物理24位；

11. *最大采集频率：每独立通道4MHz,且可调；

12. *最小采样间隔：0.25us，可调；

13. 测试信号：振动信号；

14. 统计处理：平均、偏差处理；

15. 信号处理：积分处理、频谱分析、相关分析；

16. 管道灌浆密实度测试范围：定位测试不受孔道长度限制，任意孔道长度均适用；

17. 信号输入模式：双通道同时支持ICP和直流，且能双通道能同时使用

18. 信号放大/缩小：测试波形支持鼠标缩放

三． 仪器特点

ü 重复性好，受人为影响因素小；

ü 操作简便：智能化程度高、操作简单，效率高；

ü 可快速准确定位以及判断灌浆缺陷类型；

ü 主要元器件均由欧美等国家进口，可靠性高、精度高、耐久性强。

四. 测试原理

 为了准确测试装配式混凝土结构预应力孔及套筒灌浆缺陷，同时兼顾测试效率，因此我们采用了基于冲击弹性波的波动信号特征分析法进行测试。具体请参考下表。

测试项目一览表

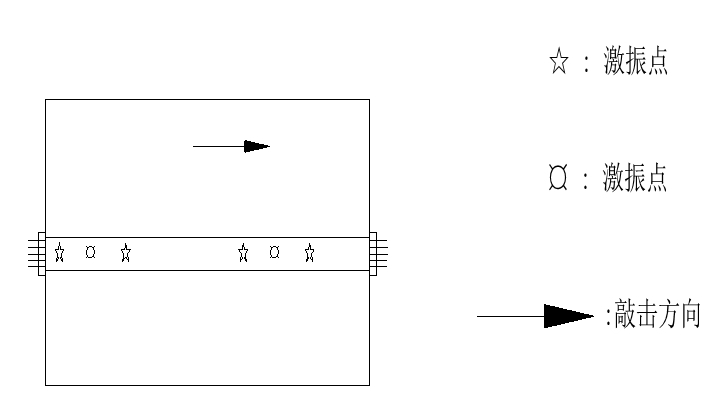

沿着管道位置，以扫描的形式连续测试（激振和受信），通过反射信号的特性测试管道内灌浆的状况。

图4-1 灌浆密实度的定位测试

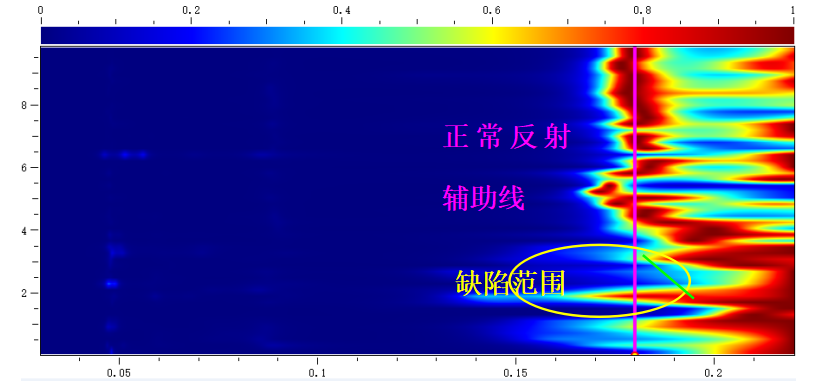

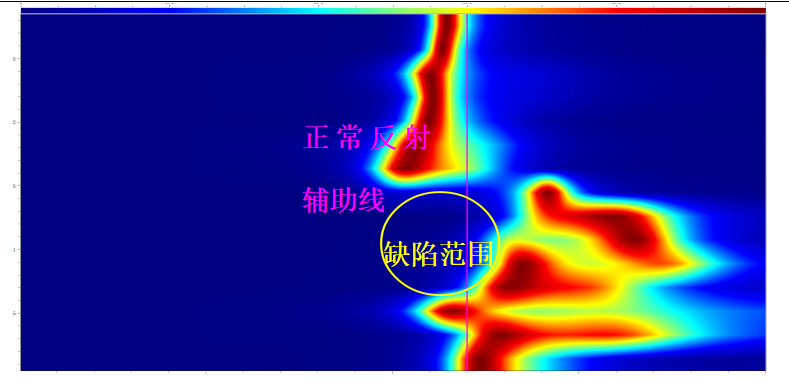

根据振动信号在传播过程中的特性变化判定灌浆缺陷的有无和类型。

                       图4-2测试原理示意图

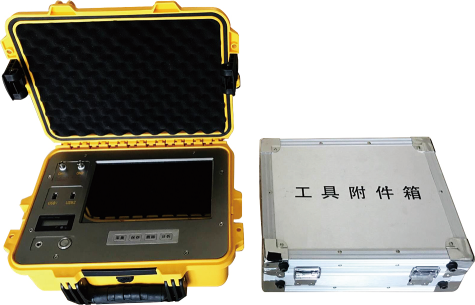

五．产品配置

．工程案例

部分案例一览表

安徽某现场装配板状结构灌浆密实度验证案例

委托单位	安徽某单位	检测仪器	装配式建筑套筒灌浆质量检测仪LT-PLSG
检测地点	安徽
检测项目	装配式建筑套筒灌浆密实度测试
现场情况 基本描述	我公司技术人员对安徽现场某预制装配式模型进行灌浆密实度检测，孔道直径为5cm壁厚为30cm，公司技术人员现场测试并分析数据发现测试孔道存在灌浆缺陷，孔道缺陷长度约为0.8米；

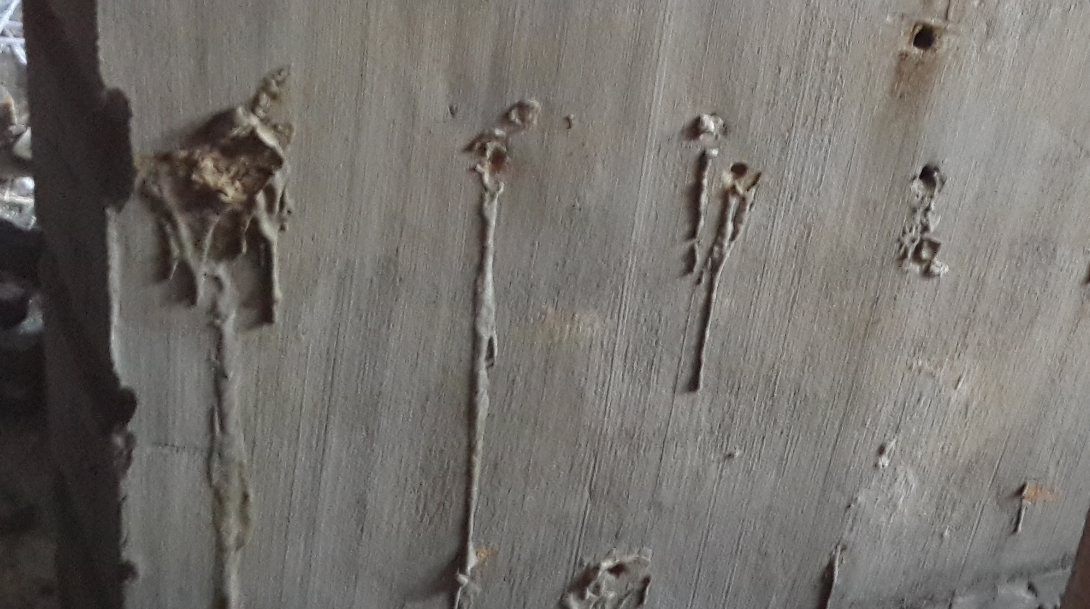

验证方式	在测试孔道位置处进行钻孔验证
结果及结论	通过验证发现该位置浆料比较少
客户结论	认可

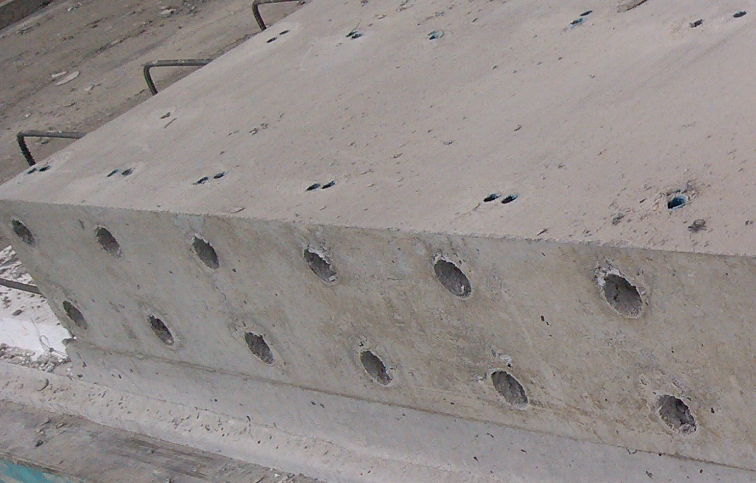

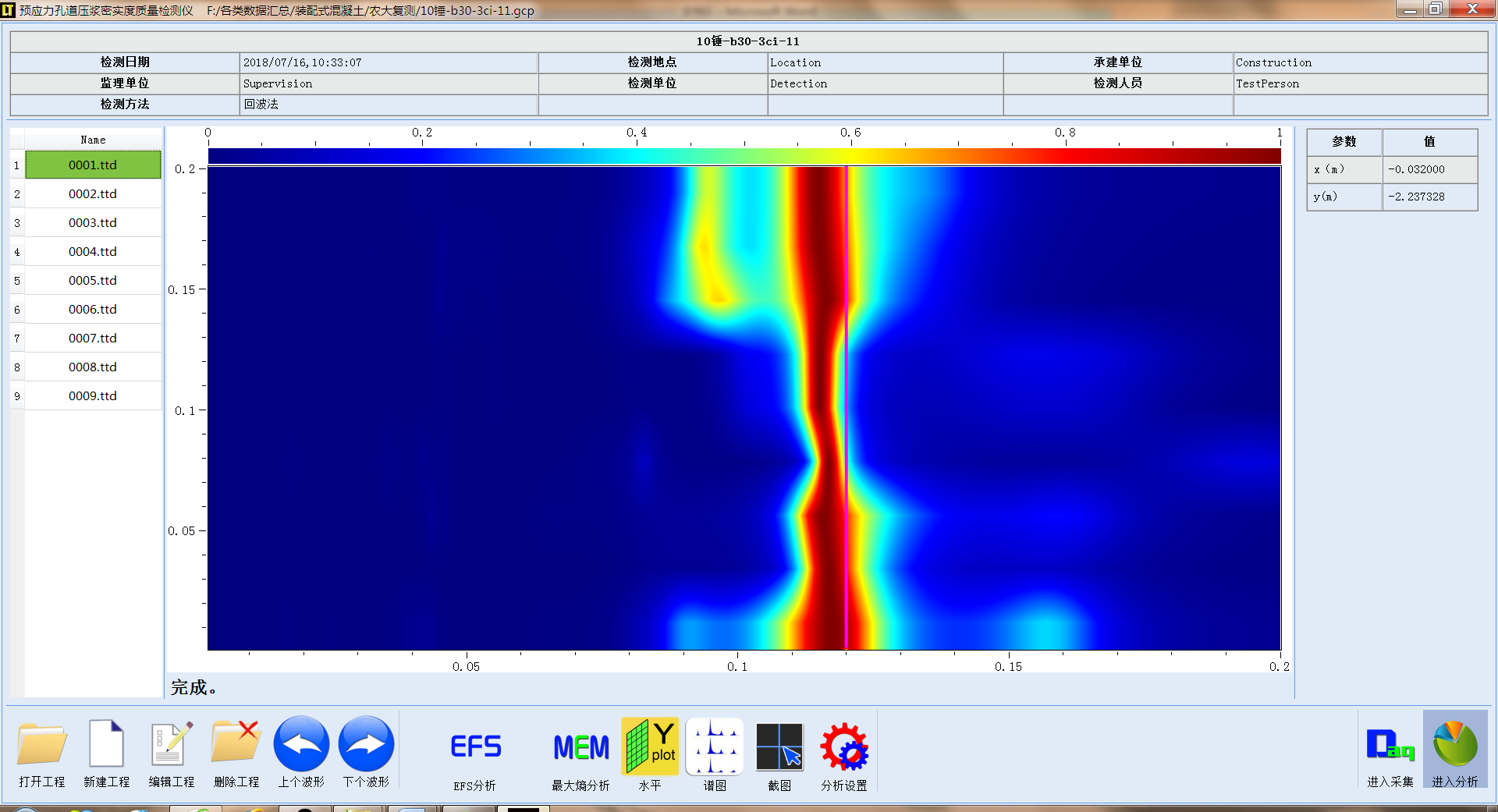

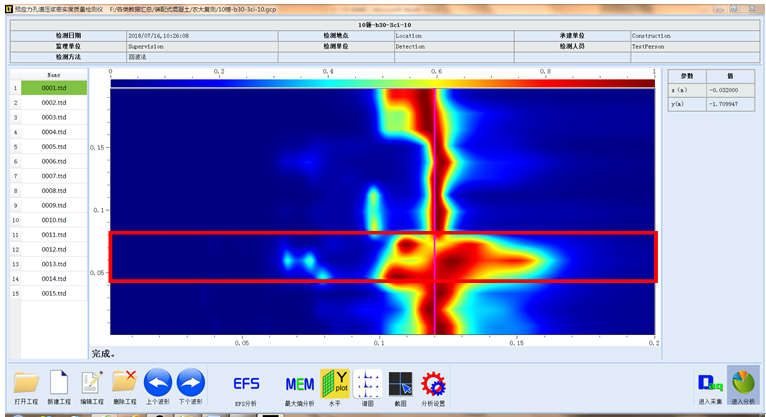

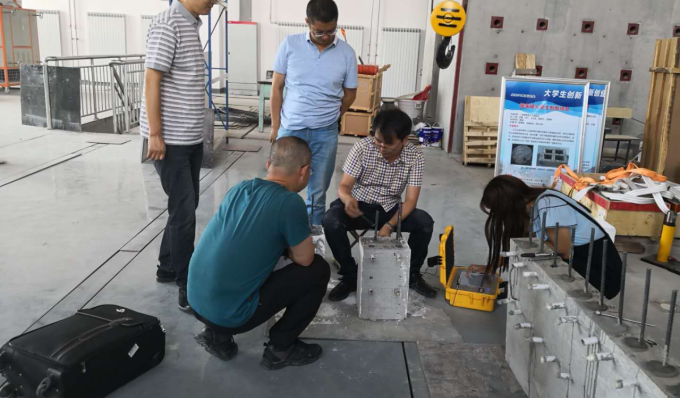

测试云图及 现场照片照片

 江苏某装配式套筒灌浆模型密实度验证案例

编号：LT -2017-12-22
