护栏立柱埋深无损检测仪

LT-GRS

一、 产品功能概述

该产品综合钢制护栏立柱结构特点（自由震荡难以抑制、波速不稳定、埋入工况复杂）和使用环境（高温、低温、强风、强电磁干扰、车流扰动等因素）等现场因素研发而来的，可在各种复杂工况下展开检测工作，系统具有抗干扰能力强、采集频带宽、动态范围大、采集精度高等特点能有效确保检测结果的准确性和稳定性。

该产品适用于埋入立柱（土中、混凝土、碎石、宕渣等）、打入立柱的埋置深度检测，不受车流震动、风噪、环境静电、高压线缆等复杂现场条件影响。

二、 仪器参数

1.国家标准：GB/T24967-2010

2.操作系统：windows

3.信号传输方式：无线/有线传输

4.工作温度：-30～50℃

5.工作电压：8.4V

6.工作时间：连续工作20小时

7.*采样精度：物理24位

8.*采样频率：2MHz,可调

9.检测立柱范围：0.2-10m

10.测试精度：误差小于±3%或者不大于±6cm，仪器分辨率小于0.5cm

11.可接收信号通道数：2通道，两个通道功能可互换

12.幅值测量级线性：±0.3dB/6dB

13.采集器带宽：1Hz-70kHz(频带宽度)

14.动态范围：不小于120dB；

15.*信号输入模式：同时支持ICP和直流，双通道ICP须同时工作

16.声时长度不确定度：＜1.0%

17.统计处理：平均、偏差处理

18.信号处理：积分处理、频谱分析、相关分析、滤波

19.*信号放大/缩小：测试波形支持鼠标缩放

三、 产品优势

u 产品各项参数优于国标GB/T24967-2010规定；

u 单/双通道均可测试；

u 适用于极寒、高温、强磁等复杂环境；

u 计算结果稳定、可靠；

u 可支持设备状态管理功能，设备工作地理信息及状态信息动态展示；

u 可支持云平台；

四、 测试原理

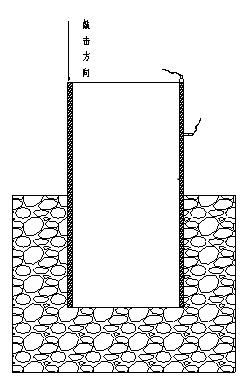

通过弹性波在立柱内的传播时间T及立柱的固有波速V可检测护栏立柱总长度L，通过外露长度可确定立柱埋深。

                    L=VT/2

五、 检测对应标准

（1） 《公路工程质量检验评定标准》（JTGF80/1）

（2） 《公路交通安全设施设计规范》 (JTG D81-2006)

《钢质护栏立柱埋深冲击弹性波检测仪》（GB/T24967-2010）

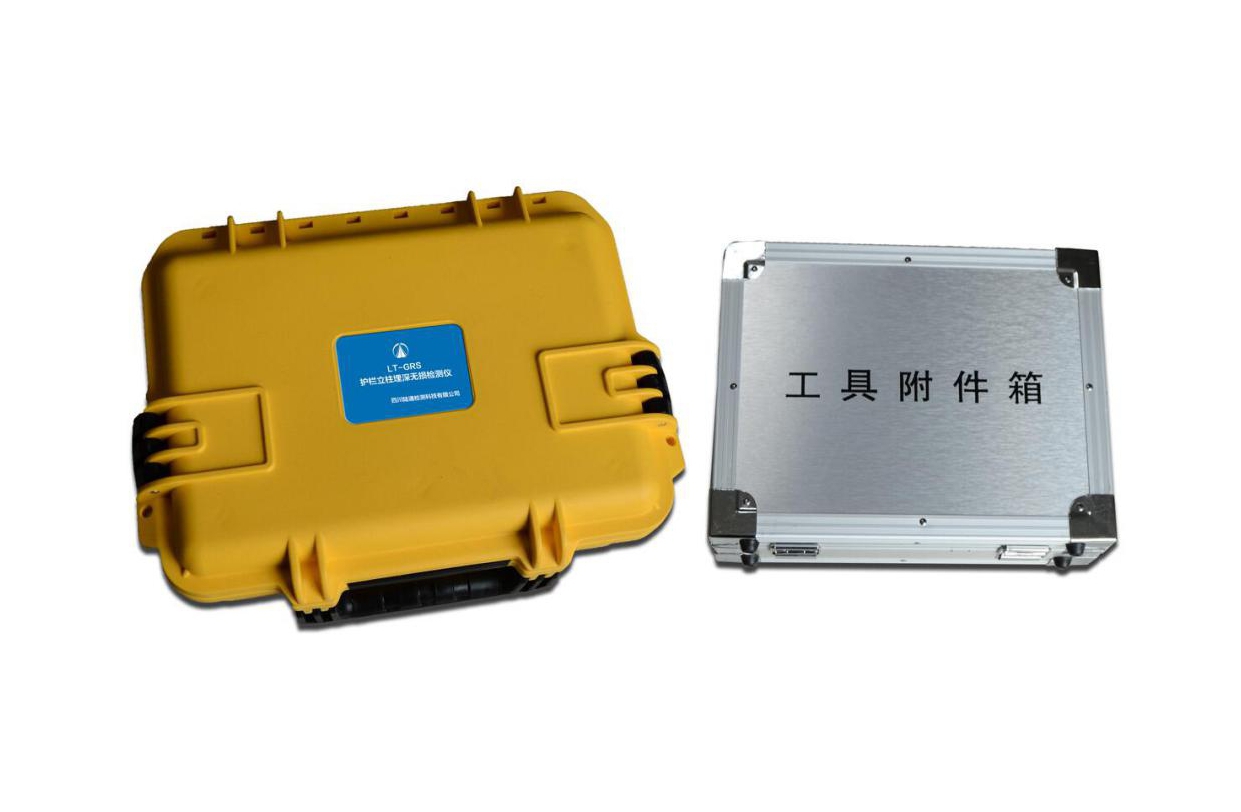

六、 产品配置

七、 部分工程案例

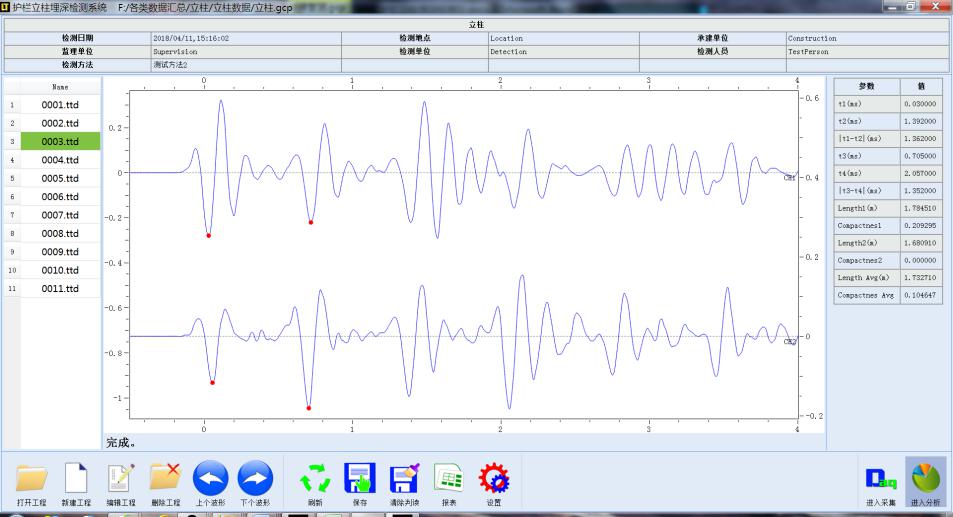

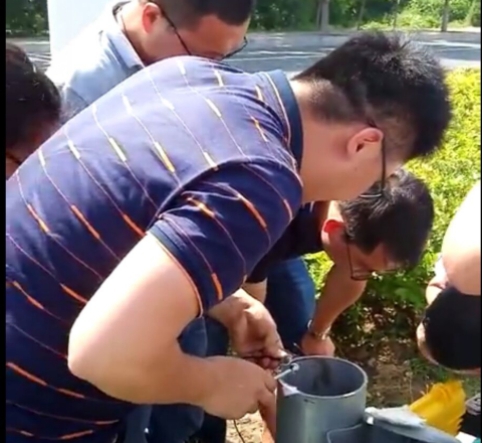

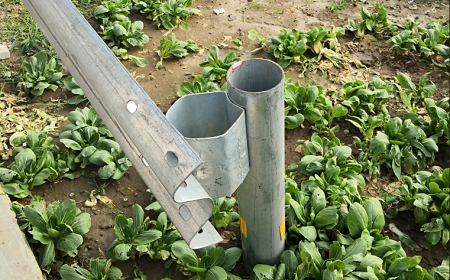

7.1河北石家庄立柱长度验证案例

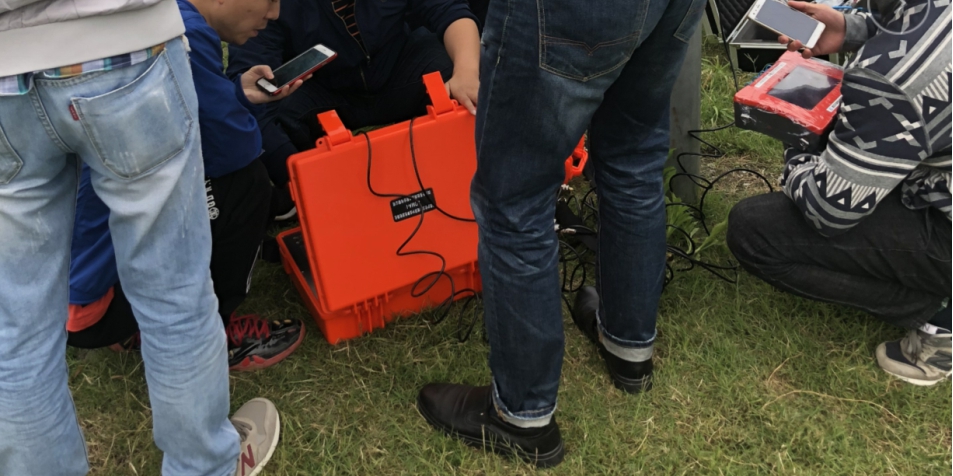

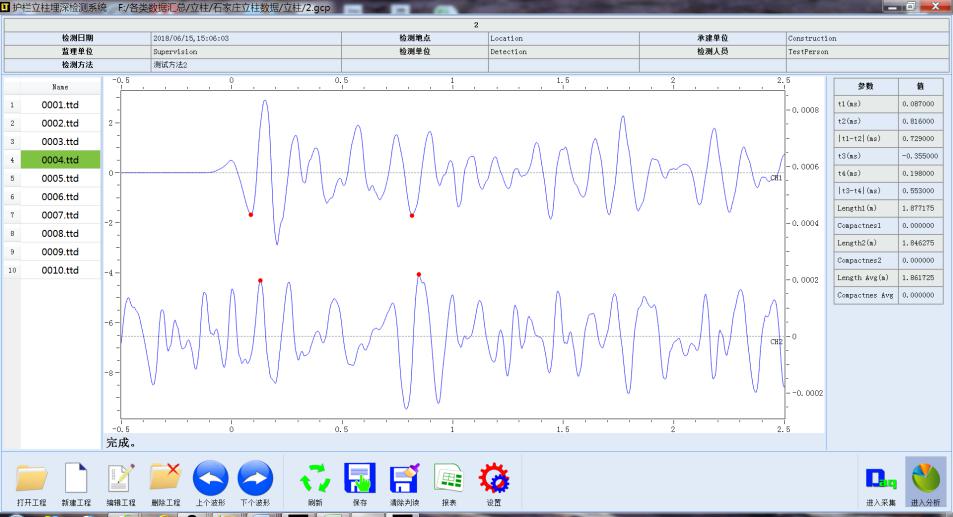

山东某单位验证案例

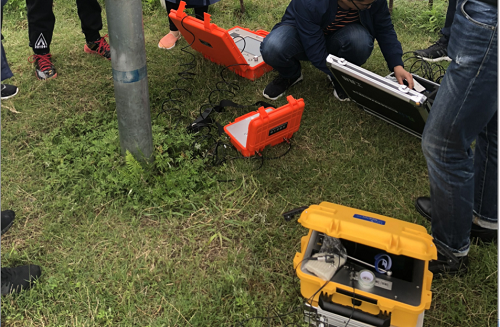

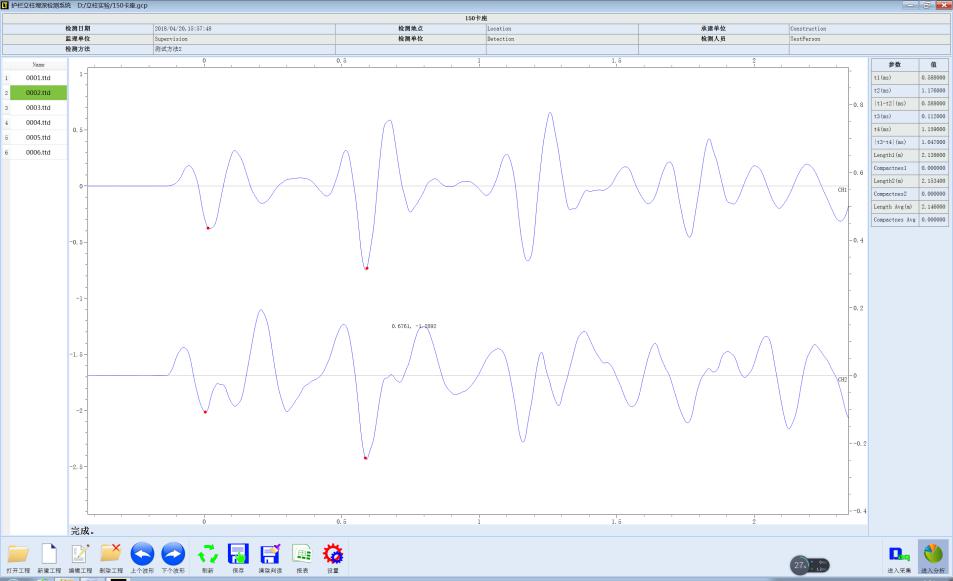

3国内某设备对比案例
