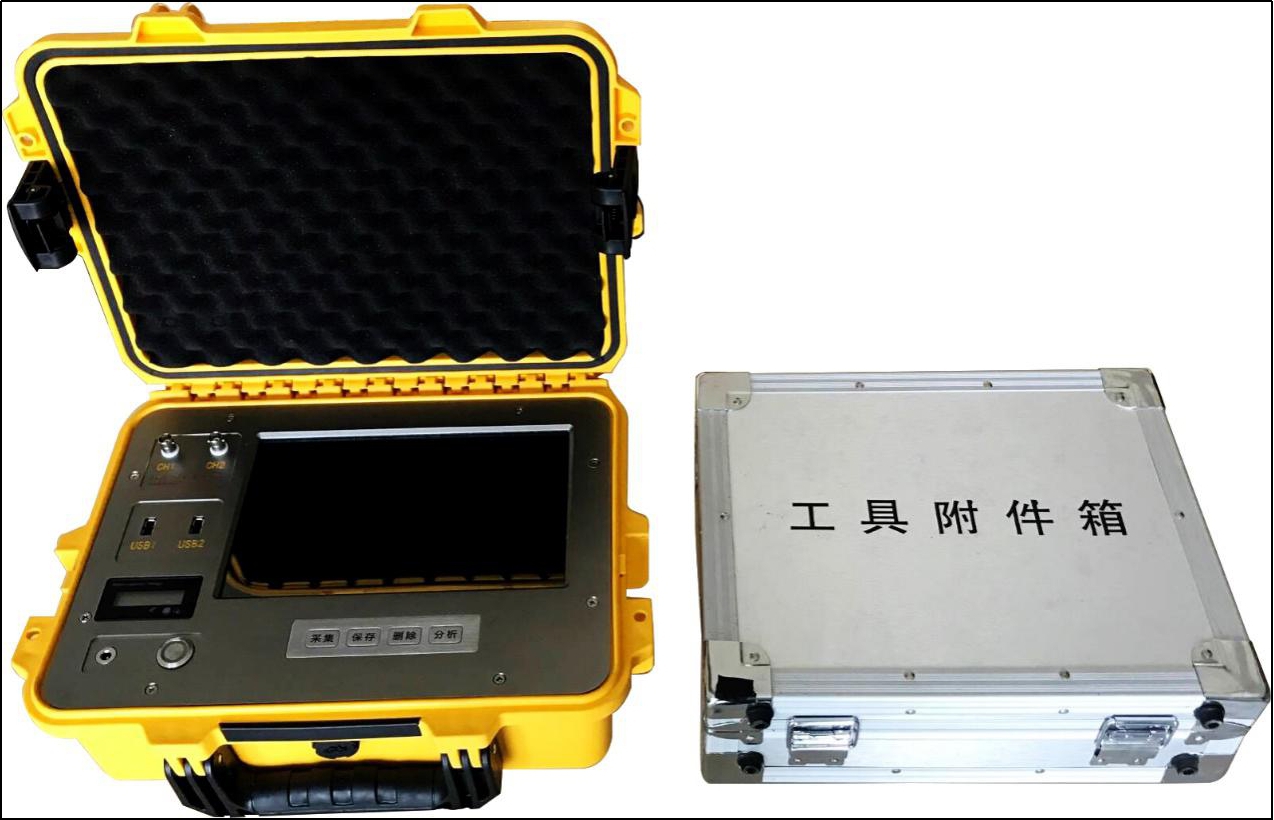

一、产品概述

该产品主要针对板状混凝土内部缺陷和结构尺寸进行检测，可描绘出缺陷的大致形态及空间分布。

二、适用范围

可适用于楼板、隧道衬砌、桥梁（顶板、底板、腹板）、挡墙、坝体等一些列混凝土结构的内部缺陷及尺寸检测。

u操作便捷，测试精度高；

u受钢筋影响小；

u不受混凝土结构形式影响；

u智能化人机交互功能，使检测工作更具科技感；

u可平面成像；

u可支持设备状态管理功能，设备工作地理信息及状态信息动态展示；

u可支持云平台。

u平台：集成式平台；

u操作系统：Windows；

u信号传输方式：无线/有线传输；

u分析方法：EFS（FFT）、MEM；

u频带宽度（采集系统）：0-70KHz

u工作温度：-30～50℃；

u信号输入模式：同时支持ICP和直流

u采样频率：1MHz可调，

u采样精度：物理24位；

u动态范围：不小于120dB；

u测试范围： 0.05-2m；

u信号放大/缩小：测试波形支持鼠标缩放

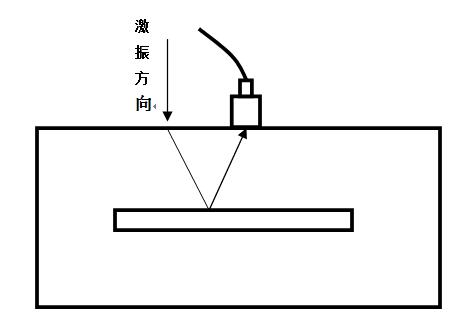

当被测对象存在缺陷时，冲击弹性波信号会产生反射通过对信号的提取的分析，结合平面成像技术可描绘缺陷的形态的空间位置。

（1）《超声法检测混凝土缺陷技术规程（CECS21-2000）.

（2）《水工混凝土结构缺陷检测技术规程》（SL713-2015）；

（3）《公路桥梁技术状况评定标准》（JTGT H21-2011）；

（4）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）

成都某预应力桥梁混凝土测缺陷案例

委托单位	成都某单位	检测仪器	混凝土结构综合检测仪
检测地点	四川成都
检测项目及方法	冲击回波法测混凝土缺陷
现场情况基本描述	由于某准备通车铁路某预应力桥梁梁板发生倾斜，预应力梁的底部与旁边支座发生碰撞，委托单位怀疑该片梁底部部分位置混凝土存在缺陷。特邀我公司技术人员对该桥梁多处位置进行无损检测，测试结果表明，部分位置确实存在严重缺陷，通过委托方技术人员的现场验证，确认部分位置混凝土内部存在局部空洞型缺陷。
验证方式	现场钻孔与大力锤击
结果及结论	测试结果与验证结果基本吻合
客户结论	认可

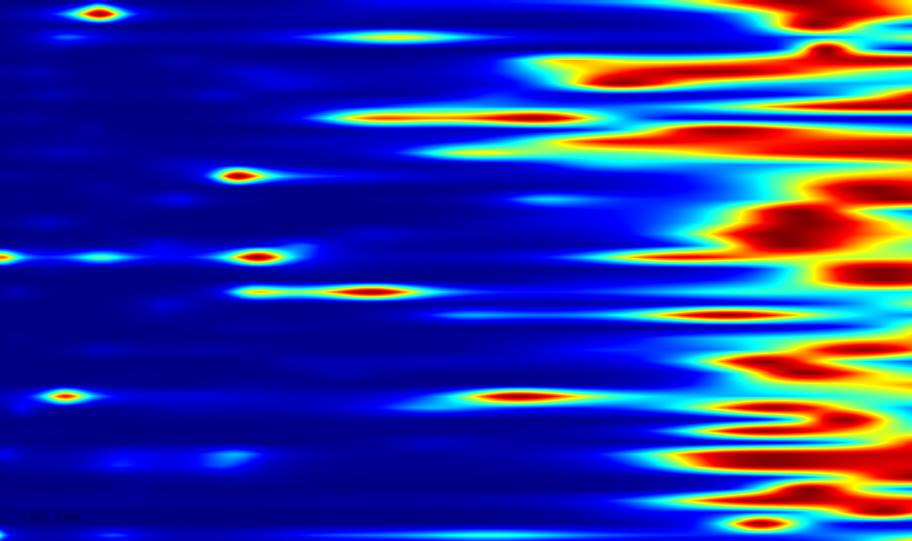

测试云图及验证照片

宁夏中卫某铁路桥梁混凝土测缺陷案例

委托单位	中铁某单位	检测仪器	混凝土结构综合检测仪
检测地点	宁夏中卫
检测项目及方法	冲击回波法测混凝土缺陷
现场情况基本描述	由于宁夏中卫某在建铁路桥梁腹板出现表面渗水现象，委托单位怀疑该片梁腹板部分位置混凝土存在缺陷。特邀我公司技术人员对该桥梁腹板进行无损检测，通过对多处位置采用冲击回波法进行无损检测，测试结果表明，部分位置确实存在严重缺陷，通过委托方技术人员的现场验证，确认部分位置混凝土内部存在局部空洞型缺陷和浇筑不密实。测试结果得到委托单位及现场人员的一致认可。
验证方式	现场凿开
结果及结论	测试结果与验证结果基本吻合
客户结论	认可

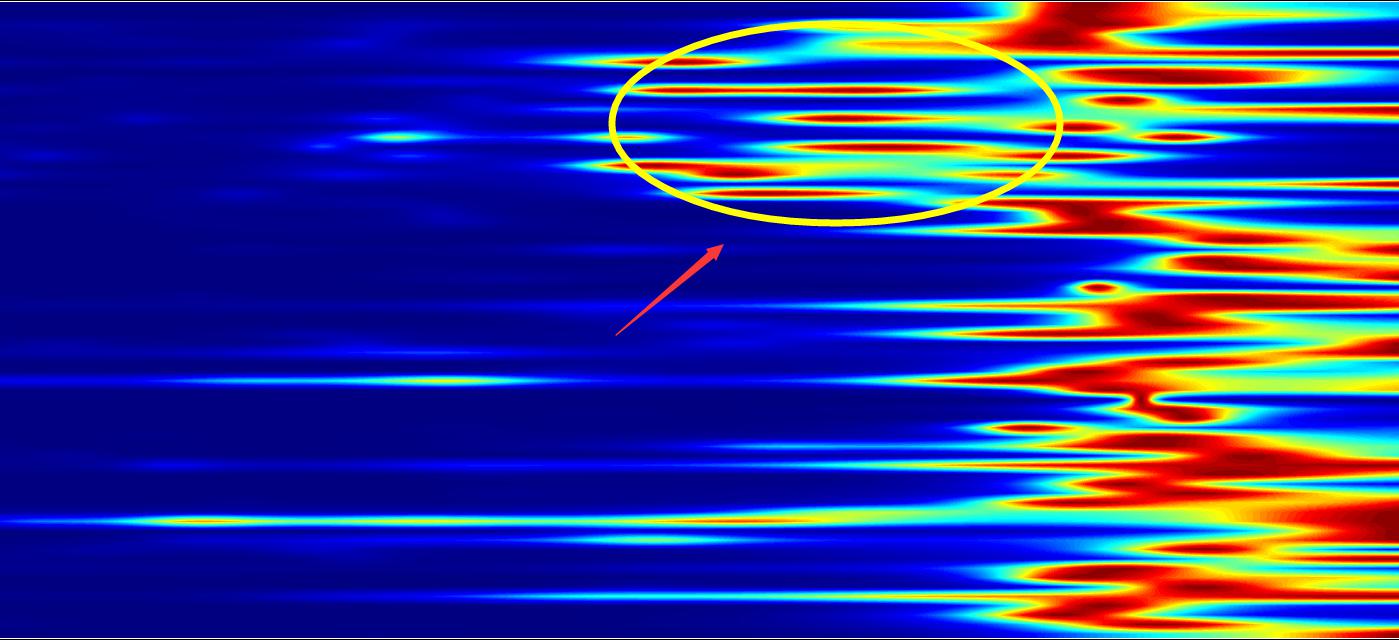

测试云图及验证照片

湖北某桥梁混凝土内部缺陷案例

委托单位	武汉某单位	检测仪器	混凝土结构综合检测仪
检测地点	湖北武汉
检测项目及方法	冲击回波法测混凝土缺陷
现场情况基本描述	由于湖北某在役桥服役时间太久，委托单位怀疑该片梁底板位置存在混凝土缺陷。特邀我公司技术人员该桥梁底板混凝土内部缺陷进行无损检测，通过对多处位置采用冲击回波法进行无损检测，测试结果表明，部分位置确实存在严重缺陷，通过委托方技术人员的现场验证。测试结果得到委托单位及现场人员的一致认可。
验证方式	现场钻孔
结果及结论	测试结果与验证结果基本吻合
客户结论	认可

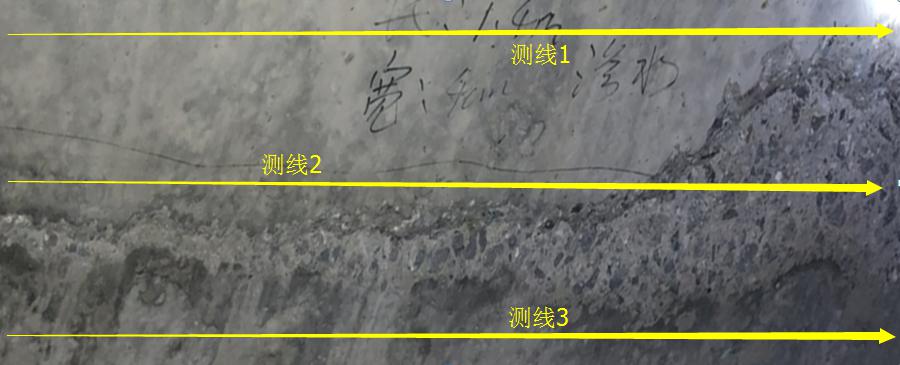

测试云图及验证照片
