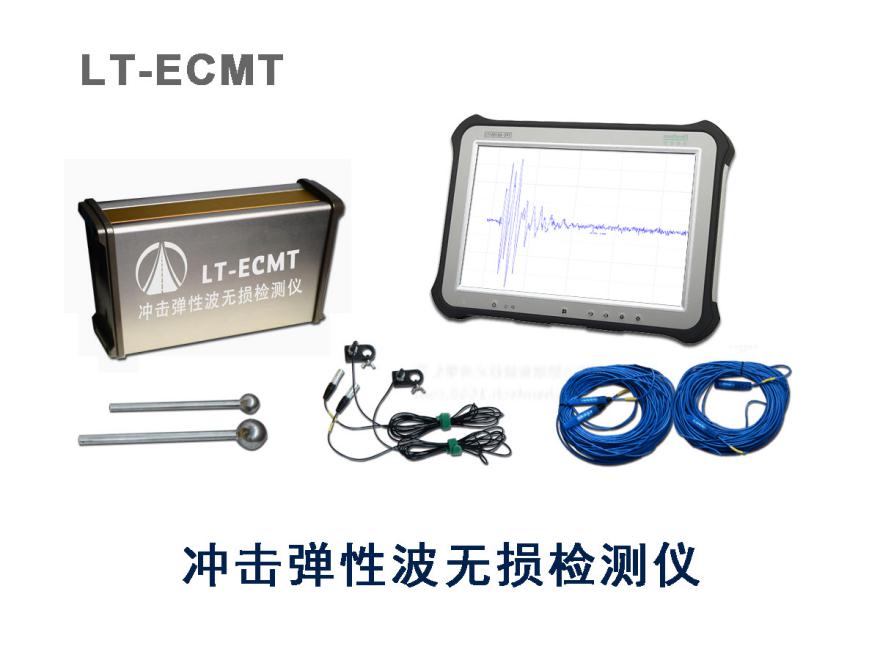

冲击弹性波无损检测仪

LT-ECMT

产品概述

该产品主要可以进行板状混凝土内部缺陷和结构尺寸进行检测，常规构件厚度及结构强度检测。可描绘出缺陷的大致形态及空间分布。

适用范围

可适用于楼板、隧道衬砌、桥梁（顶板、底板、腹板）、挡墙、坝体等一些列混凝土结构的内部缺陷及尺寸检测。

产品优势

u 操作便捷，测试精度高；

u 受钢筋影响小；

u 不受混凝土结构形式影响；

u 智能化人机交互功能，使检测工作更具科技感；

u 可平面成像；

u 可支持设备状态管理功能，设备工作地理信息及状态信息动态展示；

u 可支持云平台。

仪器参数

u 操作系统：windows

u *噪声处理：噪声处理：前端噪声处理(移动平滑)/硬件BPF/EMD/小波提取，采用消减冲击弹性波激振残留信号以识别反射波信号的方法

u *频谱分析：FFT/MEM

u 可接收信号通道数：2通道

u 提供云平台管理服务，实现检测结果模型可视化

u 工作温度：-30～50℃

u 采样频率：≥1MHz可调

u 采样精度：≥物理24位

u 测试电压范围：≥10V

u 统计处理：各种平均、偏差处理以及异常信号的自动抽取

u 图形处理：等值线、彩图成像、弹性波雷达扫描、快速平面成像、分层切片处理技术、信号放大/缩小：测试波形支持鼠标缩放

u 测试内容：混凝土结构厚度、强度及裂缝

u 测试信号：振动加速度信号

u 配套测试模型

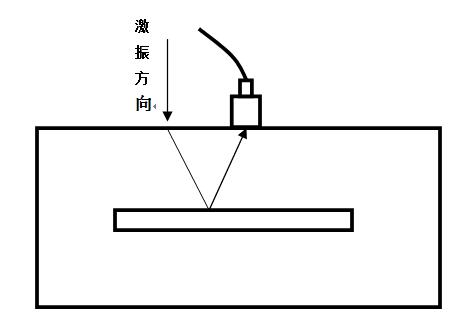

测试原理

当被测对象存在缺陷或者弹性波遇到介质差异的界面时时，冲击弹性波信号会产生反射通过对信号的提取的分析，可以检测出结构的厚度及强度，结合平面成像技术可描绘缺陷的形态的空间位置。

检测对应标准

（1）ASTM: Standard Test Method for Measuring the P-Wave Speed and the Thickness of Concrete Plate Using Impact-Echo Method,ASTM-C1383-98,1998.

（2）《超声法检测混凝土缺陷技术规程（CECS21-2000）.

（3）《水工混凝土结构缺陷检测技术规程》（SL713-2015）；

（4）《公路桥梁技术状况评定标准》（JTGT H21-2011）；

（5）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）

部分检测案例

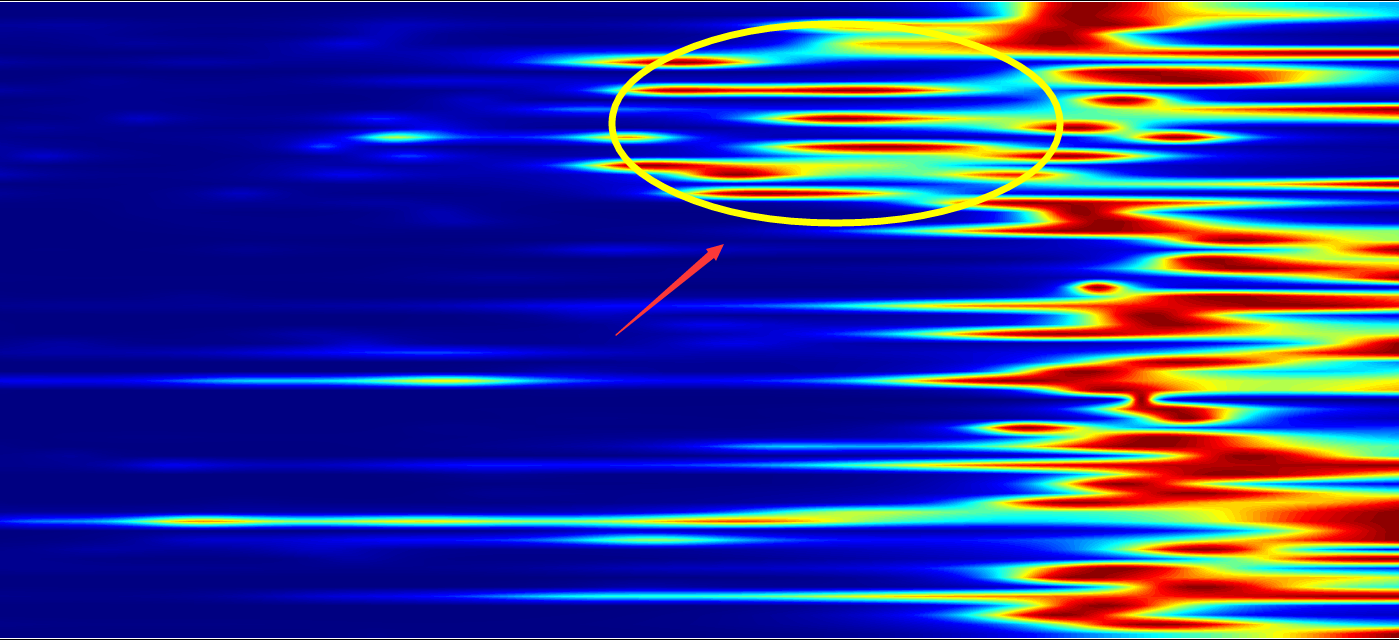

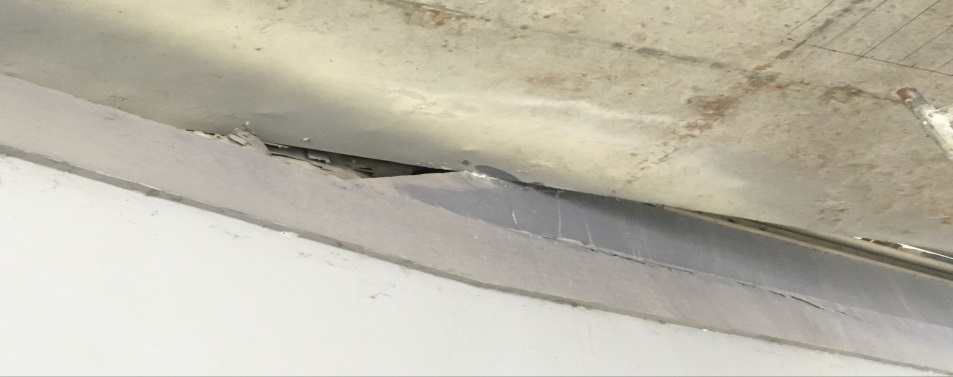

成都某预应力桥梁混凝土测缺陷案例
