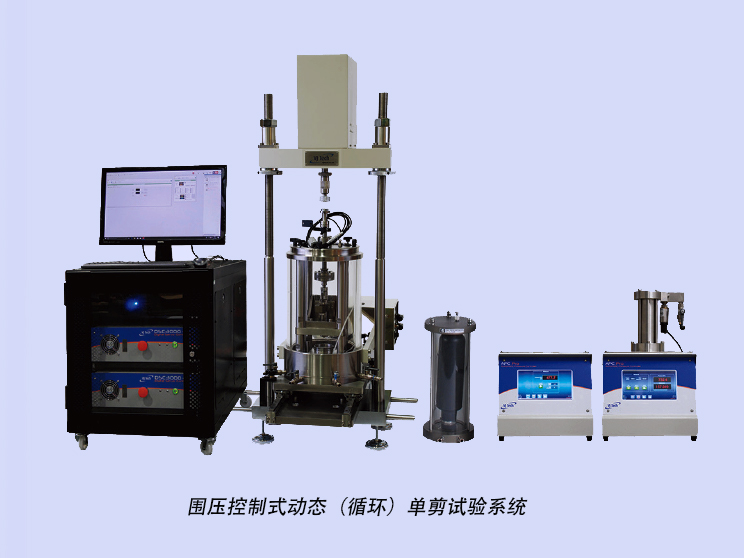

围压控制式动态(循环)单剪试验系统

围压控制式动态(循环)单剪试验系统

型 号:DSSC
原产地:英国VJTech公司
用 途:通过2台机电一体化动态作动器向试样施加竖向及水平向荷载,该过程既可在配套的三轴压力室进行,亦可在试样无围压的压力环中进行

产品名称:围压控制式动态(循环)单剪试验系统

型号:DSSC

厂家:英国VJTech公司



围压控制式动态(循环)单剪试验系统主机通过2台机电一体化动态作动器向试样施加竖向及水平向荷载,该过程既可在配套的三轴压力室进行,亦可在试样无围压的压力环中进行。

2台机电一体化动态作动器由动态伺服机械控制器(双轴式,DSC 3000 MM)通过电脑控制(通过以太网或USB)。竖向及水平向位移由装于伺服电机的差动变压位移传感器测量。每个轴上的位移由限位开关控制,应变率可通过电脑设置。

反压通过动液压控制器测量控制, 围压通过自动气压控制器测量控制。

竖向及水平向荷载由内置荷重传感器测量。孔隙水压力及荷载由DSC 3000MM伺服控制器测量。

该试验系统软件支持饱和、固结(各向同性、各向异性、K0)、静态加载、动态加载等试验。该软件操控简单,使用便捷。



产品特点:

通过高速伺服电机完成静态及动态试验

轴向和剪切应力-应变控制加载

• ±5kN, 0-5Hz机电一体化作动器

• ±5kN, 0-5Hz机电一体化作动器

不锈钢单剪试验主机及配件

配备竖向及水平向作动器固定配件

配备所有传感器及荷重传感器的安装支架

用于拆卸装样的滑动组件

最大围压2000kPa

最大反压2000kPa

压力室匹配试样直径为70mm100mm

最大水平向位移±20mm

最大竖向位移±15mm

电脑软件全程控制实验进行

双轴式数字伺服控制器

双轴式伺服控制器,可控制循环波形峰值

可选波形:正弦波、方波、三角波、半正矢波、锯齿波、自定义波。

所有传感器与数字伺服控制器连接

可选装样器组件:

• 70mm100mm直径底座及试样帽

• 70mm直径压力环底座及试样帽



订购信息

VJT2831-100

动态(循环)单剪系统主机,带围压控制

VJT-DSC3000MM

动态伺服控制器(双轴)

VJT-PC-RACK

电脑固定机架

MIS0166B

单通道信号调节卡

VJT2250-P

Pro 气动自动压力控制器 (1000 kPa

VJT2266-P

Pro 水压自动压力控制器 (1000 kPa

VJT0351B/DYN

2个内置荷重传感器(动态5kN

VJT0271/DYN

LSCT 传感器 (动态25mm

VJT0272/DYN

LSCT 传感器 (动态50mm

VJT0250/DYN

孔隙水压力传感器 (动态10 bar

VJT2831-100-70S

70 mm 试样套件

VJT2831-100-100S

100mm 试样套件

VJT2831-100-70R

70mm 试样压力环套件



Clisp Studio csDYNSS-C 围压控制式动单剪试验软件模块



VJTech Clisp Studio csDYNSS-C软件模块使您能够对安装在具有围压的压力室内的试样完成动态单剪试验,或对安装在围压环内但没有围压的试样完成动态单剪试验。

该软件可与VJ-Tech动态单剪系统配套使用,对试样进行饱和和固结,然后进行静态加载、循环剪切和液化试验。



性能特点:

支持试验自动进行

实验设备安装方便,校准便捷

通过向导助手可以很简单地完成试验设置

用户自定义高速数据采集

饱和阶段(斜坡式或阶跃式)

支持固结试验(各向同性、各向异性、K0)

支持静态加载试验

支持简单循环剪切试验(应力或应变控制)

支持液化循环剪切试验

试验状态及传感器读数实时显示

测量数据及计算参数实时显示

采集数据及计算参数实时图形显示

采集数据及计算参数实时表格显示

支持用户自定义图表

支持对往复试验及液化实验进行循环分析

可选性试验报告输出格式

支持数据导出至Excel表格

支持试验脚本导入及导出

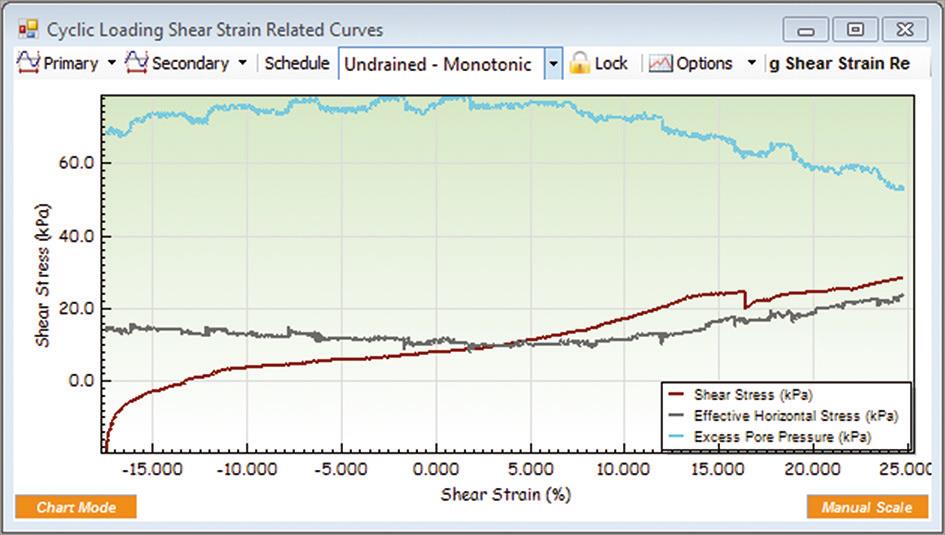

循环加载单调剪切图

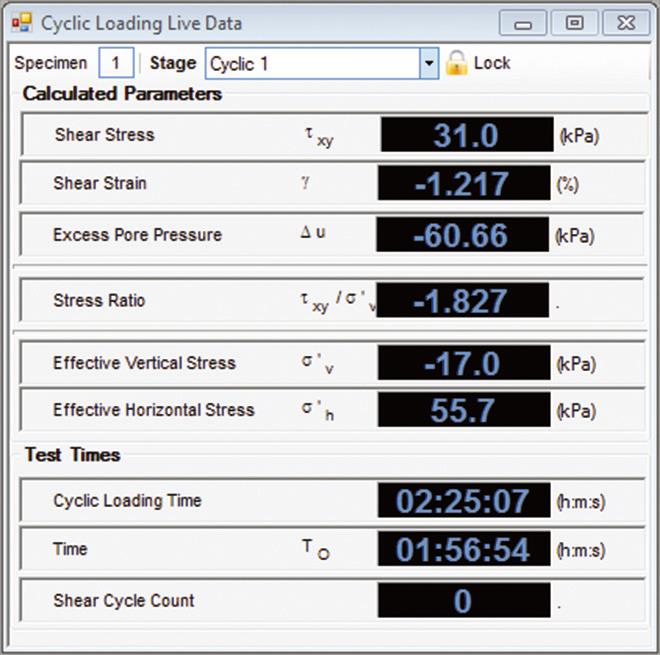

循环加载实时数据

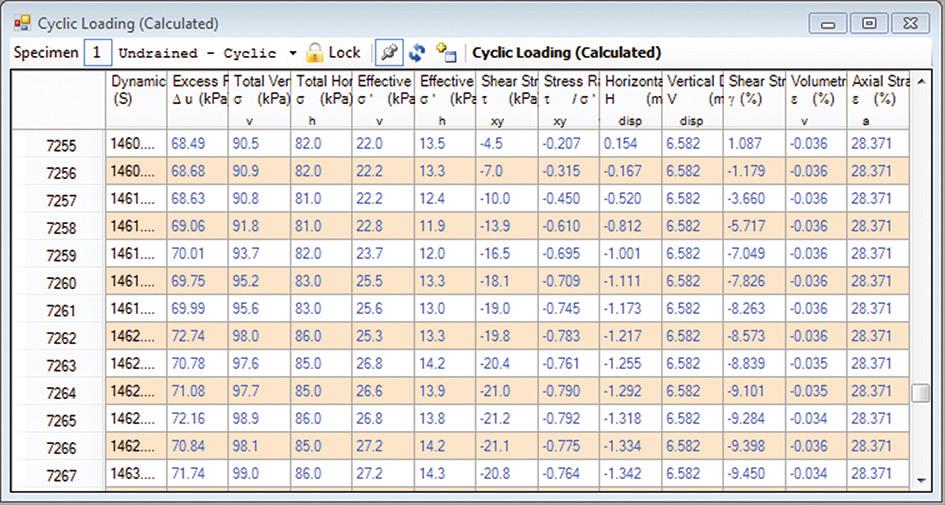

循环加载计算结果

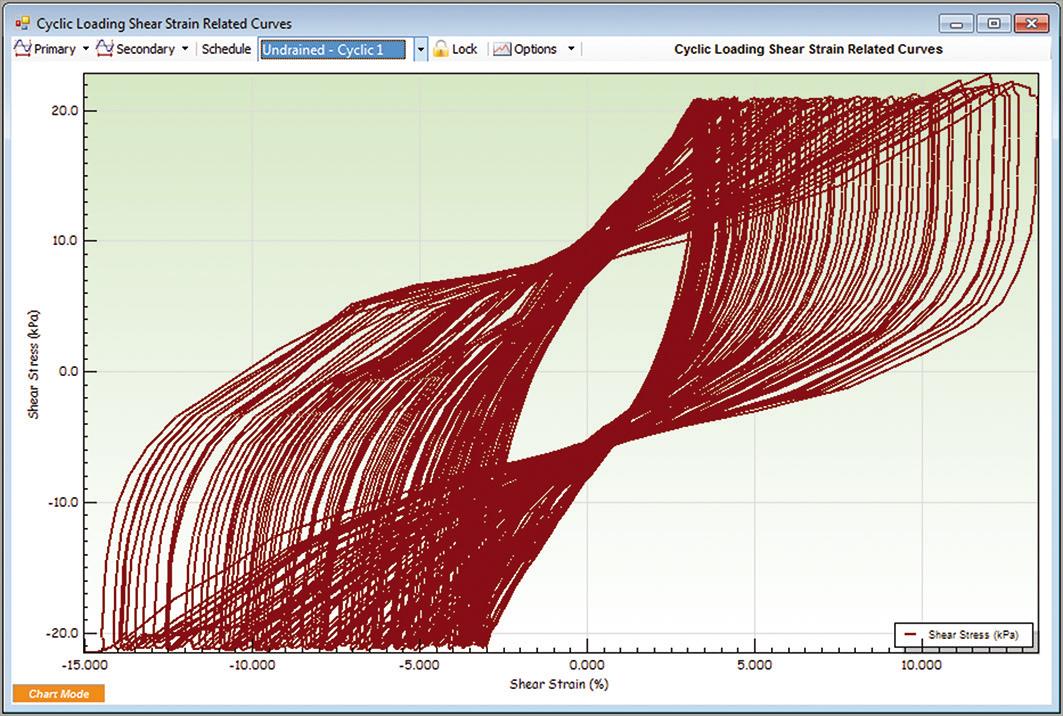

循环加载剪切应变相关曲线图

订购信息

VJT-csDYNSS-C

Clisp Studio 动态单剪,带围压控制功能软件模块
