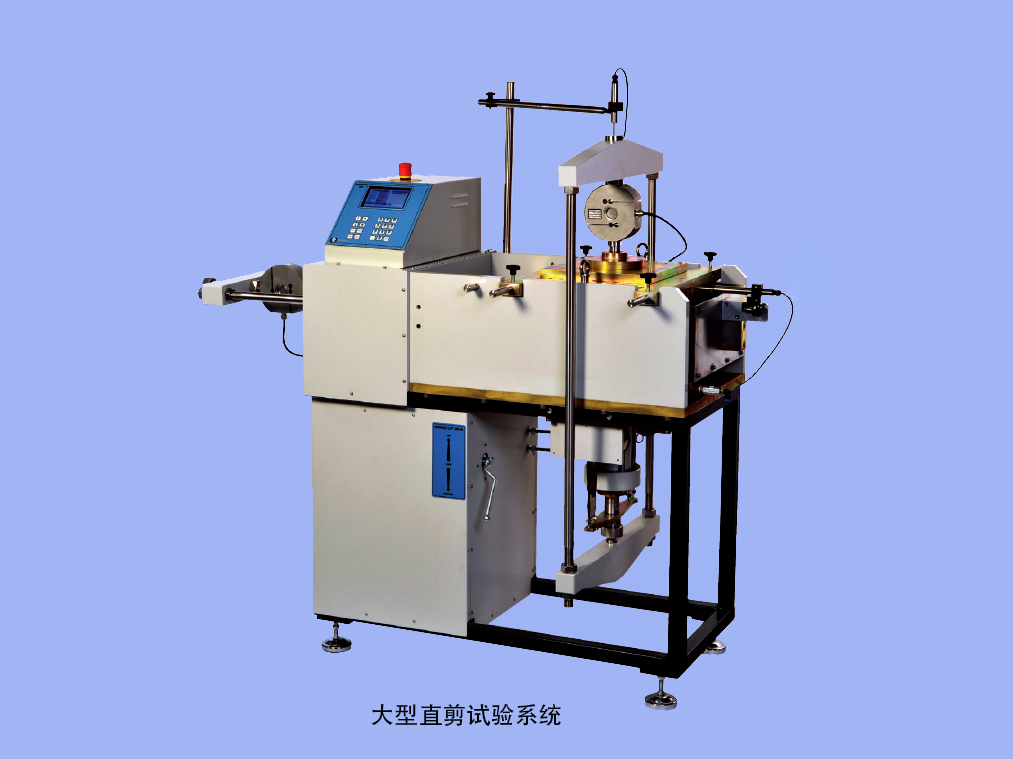

大型直剪试验系统

大型直剪试验系统

型 号:LSBPTS
原产地:英国VJTech公司
用 途:适用于大直径试样(最大直径300mm)的直剪试验

产品名称:大型直剪试验系统

型号:LSBPTS

厂家:英国VJTech公司



该设备符合以下标准/规范:

BS 1377-7 : 1990 (Clause 4 & 5); ASTM D3080-04; Q181C



VJ Tech的新型电机控制大型直剪试验系统适用于大直径试样(最大直径300mm)的直剪试验。它非常适合于测试大粒径样品,如集料。

水平和垂直载荷均采用机电方式施加,两个轴均能施加100 kN。该机器有一个内置的4通道数据记录器,用于自动数据采集,并具有集成的7“触摸屏显示,用于数据输入和独立控制。

VJT-csSHEAR软件用于通过PC(以太网或USB)进行自动化操作和控制,提供实时数据视图、图形和表格,必要时将结果输出到Excel



产品特点:

标配试样直径300 mm(方形)(也可以选择150 mm200 mm的方形尺寸)

100 kN竖向荷重传感器 (可选50 kN

• 100 kN垂直(固结)力

• 100 Kn水平(剪切)力

水平位移60mm

内置4通道数据采集器

通过以太网或USB接口完成PC控制

集成可独立控制的7“触摸屏

超大存储空间(8GB SD卡可存储14,000,000个数据)

传感器高速转换(24位,最快4,000个采样点/秒)



Clisp Studio csSHEAR软件模块特征:

完成数据采集

完成固结试验

完成直剪/残余强度剪切试验

完成多试样试验

竖向自动加载(取决于硬件配置)

试验自动开始/结束

实时列表显示数据存储及运算

实时图表显示数据存储及运算

支持图表自定义

预设标准试验报告模板

数据可导出和导入至Excel表格

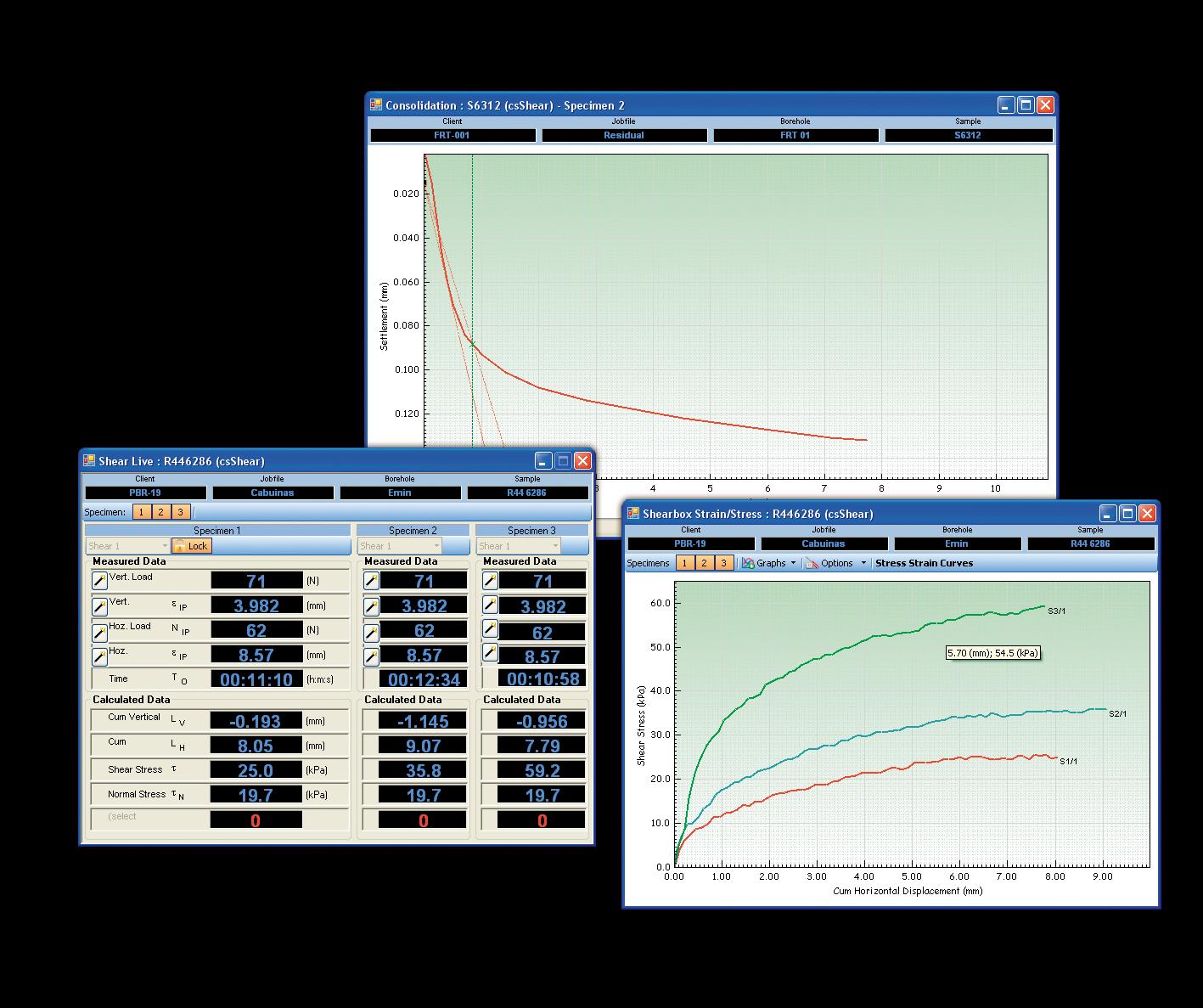

VJT-csSHEAR软件模块界面


技术参数

水平位移

60 mm

加载速率

0.00001 ~10.00000 mm/分钟

高度

1,500 mm

长度

1,630 mm

宽度

650 mm

重量

775 kg

供电环境

220~240, 50/60 Hz, 1ph



订购信息

VJT2780A-P

大型直剪试验系统主机

VJTS0366

100 KN S型荷重传感器

VJT0272-PT

50 mm电位位移传感器

VJT0273-PT

75 mm 电位位移传感器

VJT-csSHEAR

Clisp Studio 直剪/残余剪切软件模块
