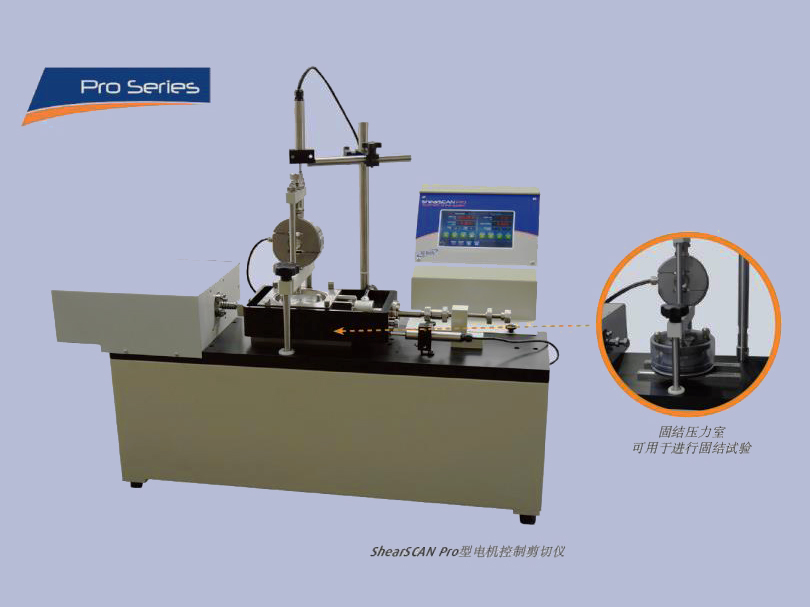

产品名称：电机控制剪切试验系统

型号：ShearSCAN Pro

厂家：英国VJTech公司

该设备符合以下标准/规范:

BS1377-7 : 1990 (Clause 4 & 5); ASTM D3080-04; AS 1289.6.2.2 : 1998

VJ Tech ShearSCAN Pro电机控制剪切系统采用步进式电机，给试样施加水平向和竖向荷载，独立的桌面模型消除了对自重系统所需的大量配重的需求。

高等电子学设计理念的引入，使ShearSCAN Pro剪切仪能够进行恒定剪切、直剪、及残余强度剪切。通过csOEDO组件模块，该设备也可进行固结试验。在正常模式下，它通过以太网与PC连接，使用我们著名的clisp studio软件进行自动远程控制。

通过csCONSHEAR软件（包含csSHEAR软件），针对一项试验，该设备可提供3种可行的固结模式、对应于某种剪切模式的3种竖向荷载控制方式、及对应于特定竖向荷载控制方式的6种剪切模式。

ShearSCAN Pro剪切系统配有7英寸彩色集成触摸显示屏，通过显示屏可使设备独立运行，并控制简易试验的进行。试验结果可通过显示屏查看，试验数据可存储于内置的SD卡中。存储文件支持USB导入和导出。

该系统内置可自定义啮合值的啮合功能、可自动换向的限位开关、以及传感器上下限自动保护装置。

产品特点：

• 紧凑的设计（占地面积小），能够放在桌面上

• 可以完成直剪、循环剪切、残余强度剪切试验

• 也可以完成进行固结试验（需配备csOEDO组件）

• 支持USB或以太网电脑控制

• 支持独立运行，需通过7英寸集成显示屏

• 超大存储空间（8GB SD卡可存储14,000,000个数据）

• 通过步进式电机施加水平向和竖向荷载

• 高速ARM处理器

• 传感器高速转换（24位，最快4,000个采样点/秒）

•  4个模拟输入通道（水平荷载，竖向荷载，位移）

• 含10kN 垂直荷重传感器

• 附加水平向S型荷重传感器（可根据需要配备内置水下荷重传感器）

• 内置实时数据图表

• 数据可通过USB导出至Excel表格

• 内置自动啮合功能

• 内置自动转向限位开关

• 内置传感器上下限自动保护装置

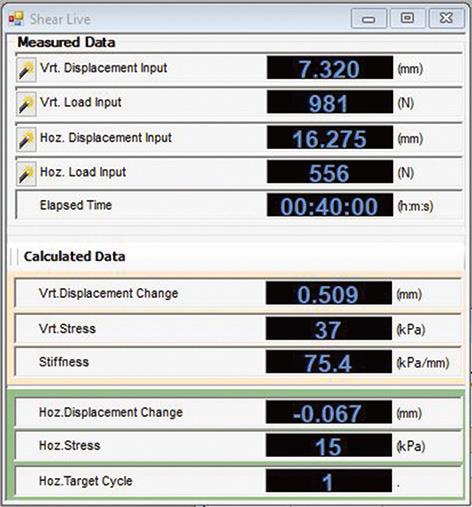

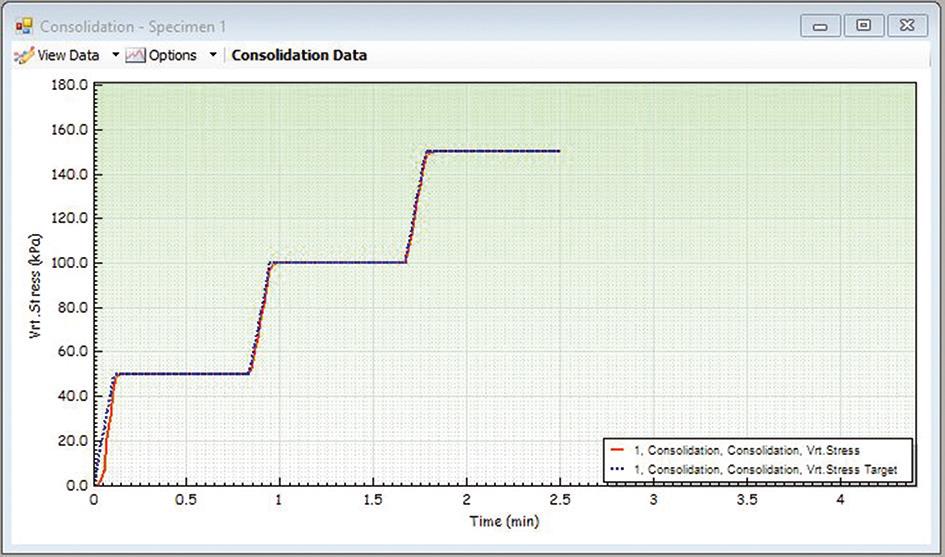

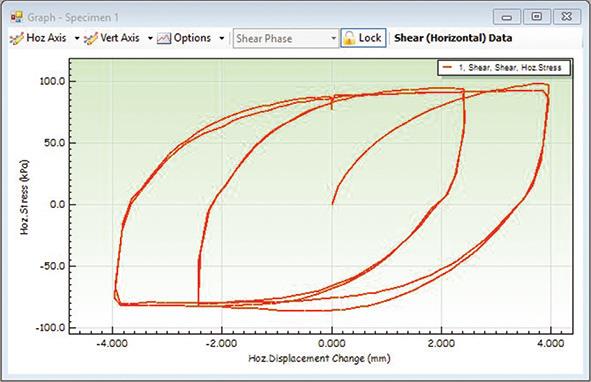

VJT-csCONSHEAR图表软件界面示例

• 3种固结模式:

单级固结

多级固结

超固结

• 每种剪切模式对应3种竖向荷载控制方式：

恒定法向应力

恒定法向高度

恒定法向刚度

• 特定竖向应力控制方式对应6种剪切模式：

静态推力剪切试验

静态推拉力剪切试验

静态循环推拉剪切试验

循环位移剪切试验

循环位移骤停剪切试验

循环应力剪切试验

• 实时数据查看、存储及运算

• 实时列表显示存储及计算数据

• 实时图表显示存储及计算数据

• 将数据导出到Excel和测试脚本导出和导入

配件规格型号
