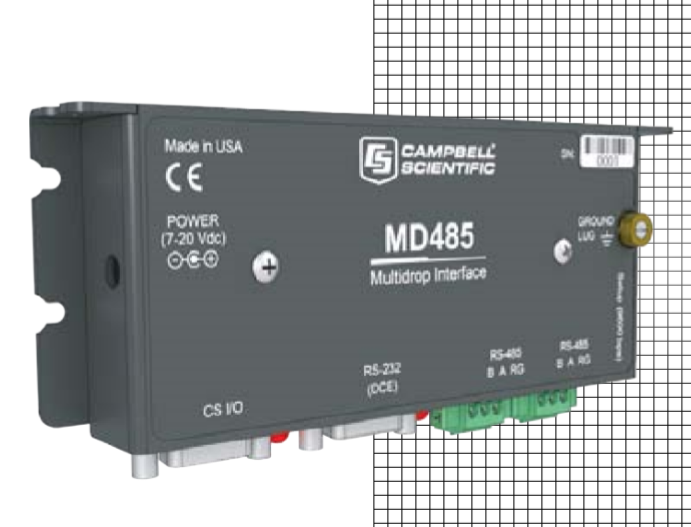

MD485 RS-485

多子站接口模块

概述

MD485是一种智能的RS-485接口模块，允许PC对一个或多个数据采集器进行编地址和通讯，通讯距离可长达1200米。它还支持数据采集器–数据采集器通讯，来自远程数据采集器的回呼，数据采集器–打印机通讯，以及数码相机–数据采集器的通讯连接。

优点及特征

›与坎贝尔大多数的数据采集器相兼容

›能够搭配使用电话modem或射频电台modem，来延伸数据采集器与PC之间的通讯距离

›增加了CC5MPX数码相机与PakBus数据采集器之间的允许通讯距离

›通讯速率高达115.2kbps

›在无线通讯不现实的条件下，MD485可增加多个AVW200振弦接口模块之间的距离

›内部缓冲区保证了在传输期间不丢失数据，并允许通讯的两端以不同的波特率操作

›RS-485端口上集成了气体放电保护管，另外还有接地桩，这提供了更好的浪涌防护性能

典型系统配置

由于MD485是一个只能的、可编程的通讯接口，因此在一个MD485网络中有很多种系统配置

技术性能参数

›最大电缆长度：4000英尺

›波特率：1200，9600，19.2K，38.4K，57.6K，115.2K

›电压：12Vdc，数据采集器供电或#15966墙壁充电器

›电流消耗：待机模式1.2mA；通讯模式2—7mA

›功率：待机模式14.4mW；通讯模式24—84mW

›工作温度范围：标准，-25——50℃；扩展，-55——85℃

›尺寸： 15.88 x 6.35 x 1.91 cm

›重量：127.6g
