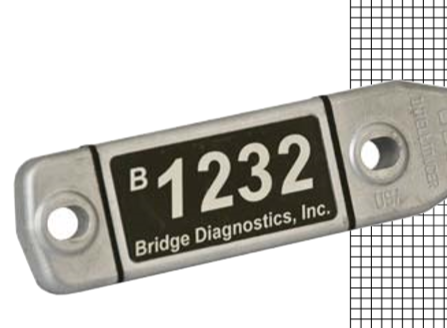

ST350应变传感器

ST350应变传感器

型 号:ST350
原产地:美国Campbell
用 途:评估桥梁、建筑、起重机和游乐园设施等所承受的动态载荷应力。

ST350应变传感器





概览

ST350应变传感器用来评估桥梁、建筑、起重机和游乐园设施等所承受的动态载荷应力。它通过预接线直接连接到我们的数据采集器,适用于结构监测应用领域的数据采集系统。



优点及特征

改善的信噪比,具有更高的测量分辨率

坚固耐用,适用于恶劣环境

仅需使用几次就可收回成本

与坎贝尔的大多数数据采集器相兼容

只需作很少的准备工作,就能快速安装

高效,可靠,及高精度



安装

粘附在预加应力的钢结构,混凝土,或者木头上,使用两个带螺纹的固定板和一个夹具来固定。另外,也可使用两个c形夹来将ST350固定到钢结构上。如果是将ST350粘附到钢筋混凝土上,一般需要两个带螺纹的固定板,一个传感器延长板,以及一个延长夹具。



订货信息

应变传感器

ST350 BridgeDiagnostics公司的350-欧姆应变传感器,15英尺重载线缆

附件

21278带螺纹的固定板(需要2)

21279 板固定夹具

21280 传感器延长板(需要搭配延长央具)

21281 延长央具

21282 c形固定夹(需要2)



技术规格

精度:±2%,逐一校准到NIST标准

对于1000με所要求应力:~76N

应变量程:±2000μs

灵敏度:~500ue/mV/V

电路:由4个活跃350-欧姆箔式应变片所组成的4线惠斯通全桥

线缆:BDIRC-18722AWG美国线规,每2芯单独屏蔽的外部再屏蔽的线缆;15英尺标准长度

材质:铝

尺寸:11.1x3.2x1.3cm

重量:85g
