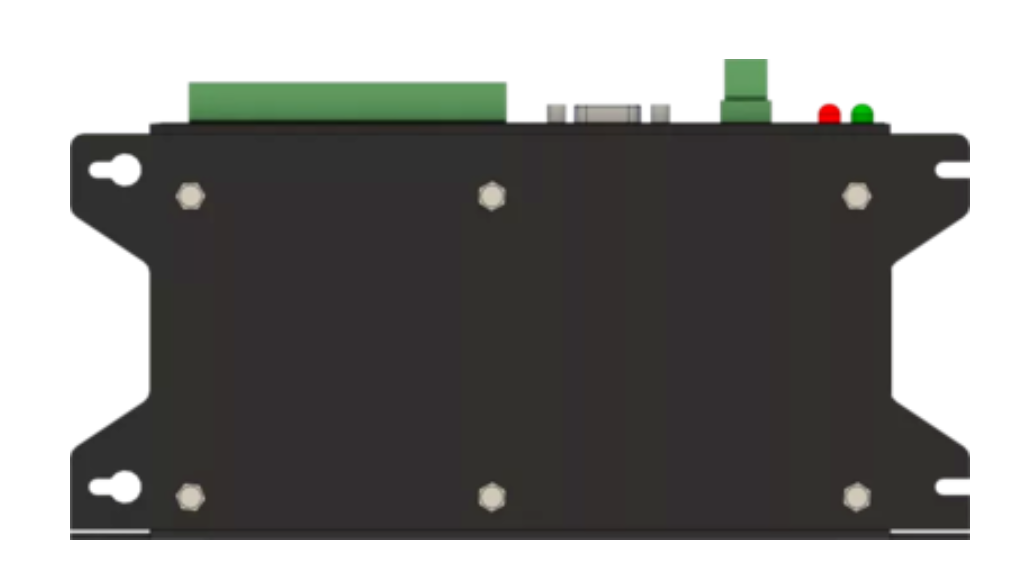

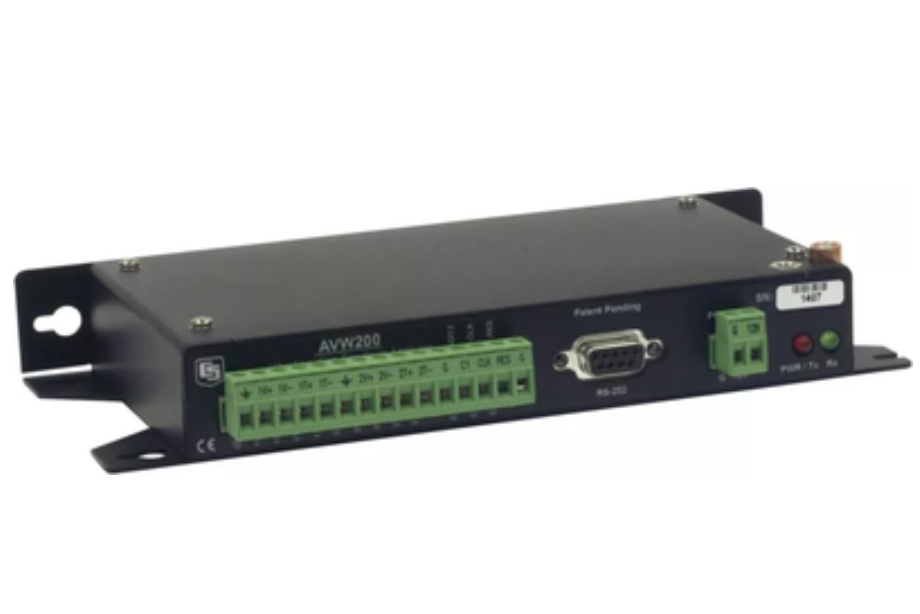

AVW200振弦频谱分析仪

概述

AVW200振弦频谱分析仪模块允许我们的数据采集器测量无线振弦式应变计，压力传感器，压强计，斜度仪，压式传感器等。这些传感器精确、耐用并且稳定，被广泛应用于建筑、水文和地理地质等方面。

优势与特点

·提供更好的测量，明显减少了由噪声源导致的不正确读数

·两个振弦传感器接口，如果使用AM16/32B扩展板，可连接更多的传感器

·自检验诊断信息关于传感器条件的连续反馈

·高分辨率——至少0.001Hz（工业标准是0.1Hz）

·低功耗

·振弦式传感器的温度和频率测量接口

技术说明

AVW200利用创新的频谱插值法测量传感器的谐振频率。运用这种方法，模块激活弦震传感器，测量响应时间，傅里叶变换情况，在2秒钟内以优于0.001Hz&mdash的分辨率返回测量结果。频谱分析可以从频率组成的噪声中将信号区分出来，这种方法帮助改进抵抗噪声的能力。

AVW200模块也提供了许多自检诊断,如振动元件信号强度、信噪比、振动元件信号衰减率,和不正确的信号响应。这些诊断可以在后台运行，为每个传感器的情况不断地给出反馈。

产品规格

·技术参数在-25°至+ 50℃的范围内有效。要求非冷凝环境。

·振弦传感器数量：*多两个振弦传感器可以接到分析仪模块上，使用AM16/32系列扩展板，可以测量更多的传感器

·供电要求：9.6到16Vdc

典型消耗电流@12Vdc：

~0.3mA(休眠时);

~6mA(活动RS-232通讯);

~25mA(测量)

·模拟输入/输出：2个差分(DF)用于振弦测量(V+和V-)，和2个单端(SE)用于比例电阻半桥测量(T+和T-)，即测量振弦传感器所内置的热敏电阻温度信号。

·数字控制端口：3个数字控制端口(C1–C3).

C1运行为SDI-12I/O通讯端口，

C2运行为Clk输出（通道切换）信号来作为扩展控制信号，

C3运行为复位输出来作为扩展板控制信号。

·RS-232端口：1个9-针RS-232端口，用于连接到数据采集器的COM端口

·测量分辨率：0.001HzRMS (±250mV差分输入量程；-55°到85℃)

·测量精度：±0.013%读数(±250mV差分输入量程；-55°到85℃)

·输入量程：±25V

·波特率：可选择，从1200到38.4kbps；ASCII协议，1个起始位，1个停止位，8个数据位，无极性。

·内存：128或512kB的SRAM；2MB的操作系统闪存

·CE兼容标准：IEC61326:2002

·尺寸：21.6x11.18x3.18cm (8.5”x4.4”x1.25”)

·重量：0.43kg(0.95磅)
