土壤水分基质势& 电流激发模块
型 号：229,CE4,和CE8
原产地：美国Campbell
用 途：数据采集器对于激发模块进行控制，对于传感器进行测量，并计算土壤水势。
土壤水分基质势&
电流激发模块
229,CE4,和CE8
可靠的水分测量
无需维护
概述
229土壤水势传感器测量范围为-10—2500KPa。传感器需要连接到CE4或CE8电流激发模块。Campbell Scientific数据采集器对于激发模块进行控制，对于传感器进行测量，并计算土壤水势。
优势特点
›测量范围宽
›测量不受土壤中盐分影响
›长期耐用，无需维护
›兼容AM16/32系列多路器，可以扩展测量更多传感器
229测量描述
229土壤水势传感器包括一个加热元件和热电偶用环氧基树脂封装在探针中，探针外围包裹多孔陶瓷基质。
CE4或CE8电流激发模块提供50mA电流给229加热，热电偶测量上升温度。温度上升幅度受多孔陶瓷基质土壤水分影响，及土壤的干湿变化。将温度上升值经过二项式换算为土壤水势。用户需要对每个229传感器与将要安装的土壤类型进行校准。
›数据采集器中内置的面板温度传感器
›CR9000X数据采集系统中，CR9050或CR9051E面板的PRT
1229与CR200(X)系列和CR510数据采集器不兼容

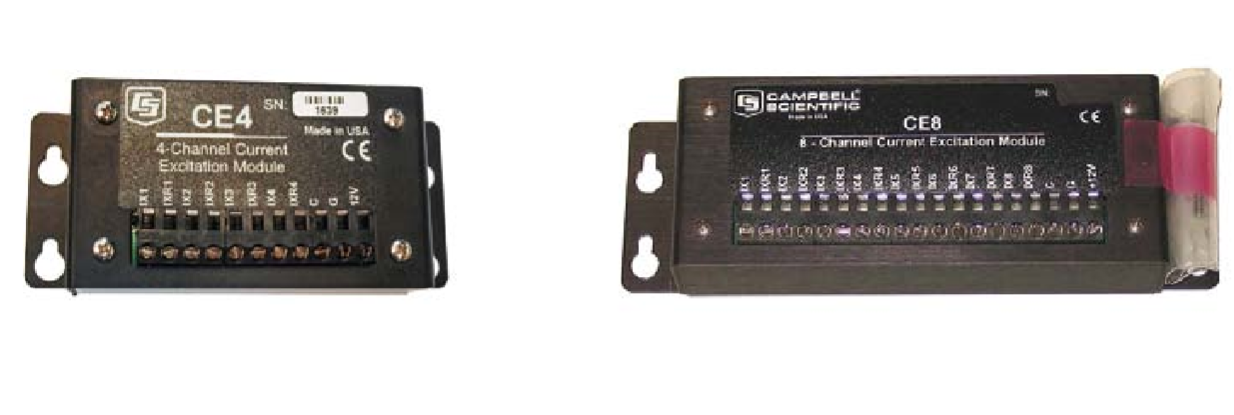

电流激发模块
CE4或CE8可以提供恒定电流对于229加热。CE4可以做多连接4个229，CE8可以连接8个229。两者都需要12Vdc供电。
可以通过AM16/32扩展可接传感器数量。CE4最多可以连接4个扩展模块，CE8最多可以连接8个扩展模块。
技术参数
229土壤水势
›测量范围：-10kPa--2500kPa
›测量时间：典型30s
›热电偶类型：铜/康铜(T型)
›分辨率：~1kPa，土壤水势<-100kPa
›直径：1.5cm(0.6in)
›长度：6.0cm(2.4in)
›传感器重量：10g(0.35oz)
›线缆重量：~23g/m(0.25oz/ft)
|
技术参数 |
CE4 |
CE8 |
|
输出 |
50mA ±0.25mA |
|
|
输出通道 |
48 |
|
|
电源 |
12Vdc |
|
|
电流消耗 |
25mA+(50mA)x229数量 |
|
|
尺寸 |
11.5x5.4x2.7cm (4.5x2.1x1.1in) |
16.5x5.4x2.7cm (6.5x2.1x1.1in) |
|
重量 |
131g (4.6oz) |
184g (6.5oz) |
|
声明 |
查看EU声明 |
查看EU声明 |
2对于CE4和CE8，如果交换电流大于30mA,将会降低机械继电器接触表面。因此连接到CE4或CE8的多路器通道可能会受限制（详细参看多路器手册）
