CS616

水分含量反射计

精度高，准确度好

为长期监控专门设计

概述

CS616用于测量多孔介质（如土壤）由0%至饱和的容积含水量（VWC）。探头发射兆赫振荡频率波，该频率经调制（比例衰减）并为Campbell Scientific的数据采集器采集读取。

优势特点

·兼容大部分Campbell Scientific数据采集器*

·精度高，准确度好

·快速响应

·为长期水分含量无人监控而设计

·兼容AM16/32B系列多路扩展板，可以测量多个传感器

·探针可以插入或埋入地表的任何地方

技术描述

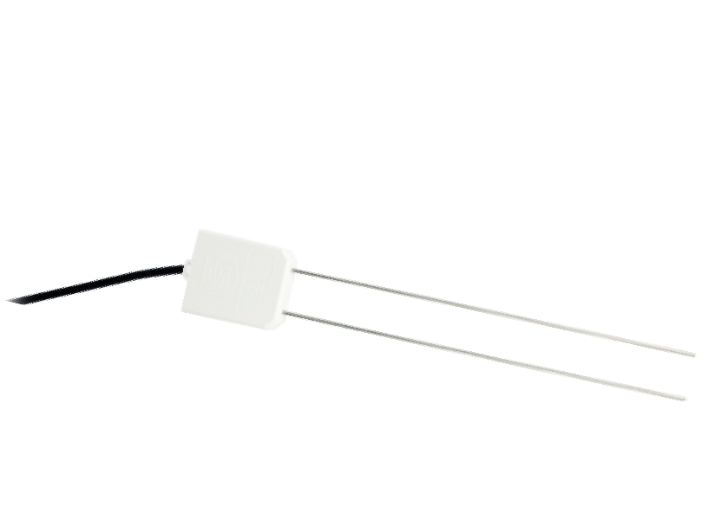

CS616包含两根与测量电路相连的30cm不锈钢探针。电路板由环氧基树脂密封，通过一根4芯屏蔽电缆对传感器供电，激活探头并监控输出。

CS616采用时域测量法测量VWC，不需时域反射计（电缆测试仪），例如TDR100那样的反射计。CS616发射电磁脉冲，通过测量传播时间和脉冲反射波来计算土壤的容积含水量。

响应特性

沿CS616平行探针传播的信号由于受到土壤溶液中自由离子以及矿物杂质中导电物质的影响，会发生衰减。多数情况下，该信号衰减不会影响到CS616的响应，以致造成水含量的误判。其响应可以通过标准校正来很好的描述。但对于那些相对高电导性土壤、压缩土壤、粘性较强的土壤，需要针对其特殊介质调整校正系数。具体调整指南详见操作手册。

射频方面考虑

当CS616激活频率小于0.6ms，测量频率不大于1s，其射频辐射低于EN1326规定的FCC和EU门限值。外部射频源也可以影响CS616的操作。所以，CS616布设要远离诸如供电线路、发电机等较强的射频源单元。

技术参数
