时域反射系统



无损测量

优良的精度和重现性



测量

·土壤含水量

·土壤容积电导率

·岩石变形

·坡面稳定性

·线缆完整度

·水位检测



概述

Campbell Scientific时域反射系统用于精确测量土壤体积含水量，土壤容积电导率，岩石形变，坡面稳定性及其他用户自定义时域测量。全部系统包括1台TDR200时域反射计，1台Campbell Scientific数据采集器，SDM8X50同轴多路器，TDR探针和PCTDR软件。通常情况下，系统供电采用10W太阳能板和密封可充电电池。



特点和优点

·操作简洁，低成本高性能的TDR200时域反射计，性能表现优于其他TDR时域反射计

·兼容CR6，CR800，CR850，CR100X，CR1000和CR3000

·无损，长期，原位土壤测量

·2s测定时间，测量土壤水分、电导率或反射波形

（250个数据点）

·最多可测量512支TDR探针

·使用PCTDR软件进行系统设置，简单易行

·在-40℃到50℃范围内均可使用



*供电需求根据传感器的数量，数据取回频率，数据采集方法和站点所在地决定。系统测量的传感器数量越多，高强度电流通讯方法例如卫星传输或取回数据非常频繁需要用户使用深循环的充电电池，并使用20W的太阳能板充电。

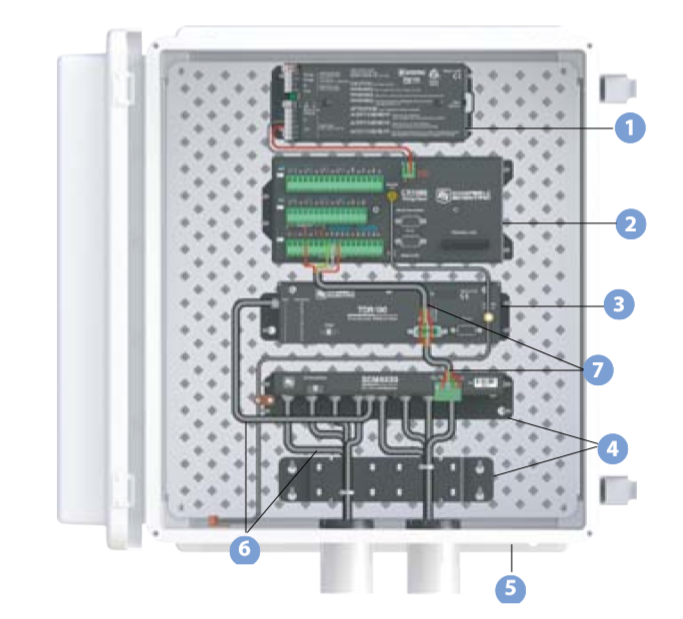

组件

①12V电源（PS150为例）

②数据采集器（CR1000为例）

③TDR200时域反射计

④SDM8X50,8通道稳态50Ω同轴多路器

⑤ENCTDR100野外机箱

⑥TDR多路器线缆

⑦5芯线(pn32559)，TDR200和ENCTDR100随货，CABLE5CBL也可能用到

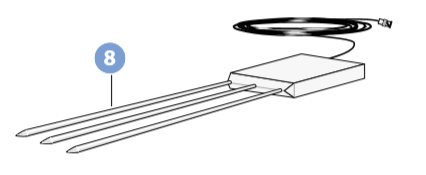

⑧最多512支三针式TDR探针（CS605为例）



定制系统

TDR200系统可以完全自由定制，用户可以根据项目需求进行配置，以下为相关组件：



TDR探针

·CS605—推荐用于普通电导率的土壤

(土壤容积电导率≤1.4dS/m)和线缆长度≤15m.

·CS610—推荐用于普通电导率的土壤

(土壤容积电导率≤1.4dS/m)和线缆长度≤25m.

·CS630—推荐用于高电导率的土壤

(土壤容积电导率≤3.5dS/m)和线缆长度≤15m.

·CS635—推荐用于高电导率的土壤

(土壤容积电导率≤3.5dS/m)和线缆长度≤25m

·CS640—推荐用于非常高电导率的土壤

(土壤容积电导率≤5dS/m)和线缆长度≤15m

·CS645—推荐用于非常高电导率的土壤

(土壤容积电导率≤5dS/m)和线缆长度≤25m



多路器

系统使用3层多路器可测量最多512支探针。第一层包括TDR100和一个多路器。每个多路器最多可连接8根同轴线缆。同轴线缆可连接TDR探针或连接下一层的多路器。

·SDM8X5050Ω，同轴，8:1多路器—由置于金属外壳的多路器电路板和一个单独的用于连接同轴线缆的应变消除支架组成。可安装在墙上或机箱背板上。如采购选项为-E，则包括一个10x12in.的机箱。



野外机箱

·ENCTDR10016x18in.机箱—可放置数据采集器，电源，TDR100，SDM8X50，互相连接的SDM和同轴线缆也可放置在内。



通讯

可使用以太网，蜂窝电话，光纤，RS-485，卫星和电话。



软件

·PCTDR3.0-用于TDR和传感器设置，故障排查和程序生成。PCTDR可以在Windows 10,8,7和Vista

·LoggerNet-支持通讯，数据采集器编程，数据传输和数据处理。

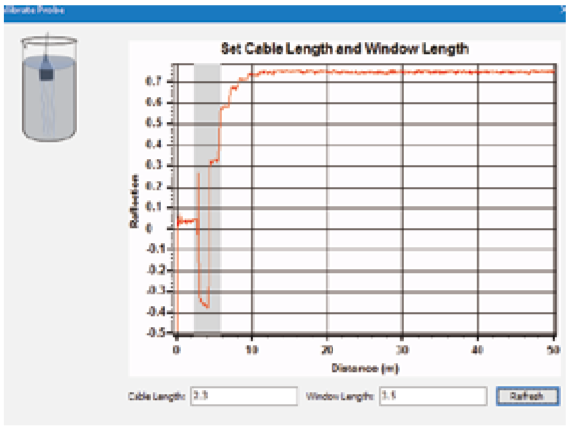

PCTDR3.0有校准快捷操作界面，可以帮助用户快速确定适宜的线缆长度和窗口长度。
