DCP200 GOES

地球同步环境卫星数据收集平台

Campbell Scicntific的DCP200是一个数据收集平台，为监测河水水位，水质和雨量而设计。该系统测量传感器并处理测量结果，再把数据通过GOES系统传输到接收站。

DCP200是由CR295x数据采集器、TX320 HDR GOESE卫星发射器、Yagi线、GPS天线、ENC16/18机箱、天线线缆、电源和软件组成。TX320发射器支持数据传输速率为100、300和1200bps，由于时钟的精度对于GOES卫星通讯技术来说是非常重要的，所以TX320包括一个坚实的温度补偿品体振荡实时时钟和GPS接收器。

优点和特点

·在无GPS修正时钟的情况下，传输时间可以多达28天。

·每一个发射器都被Campbell Scientific在环境测试箱里检测过的，以确保装置能符合严格的技术规范。

·提供SDI-12、单端模拟、高频方波脉冲、开关脉冲和电桥测量。

·符合高数据率的要求。

·时钟和振荡器的自动GPS修正。

·诊断和状态信息可由数据采集器采集，并作为数据流的一部分发送。

·独立的自定时和随机数据缓存。

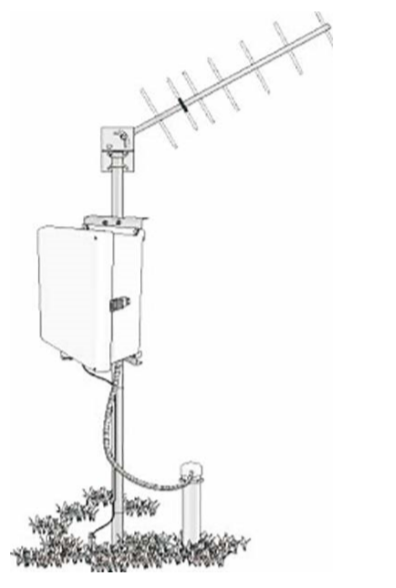

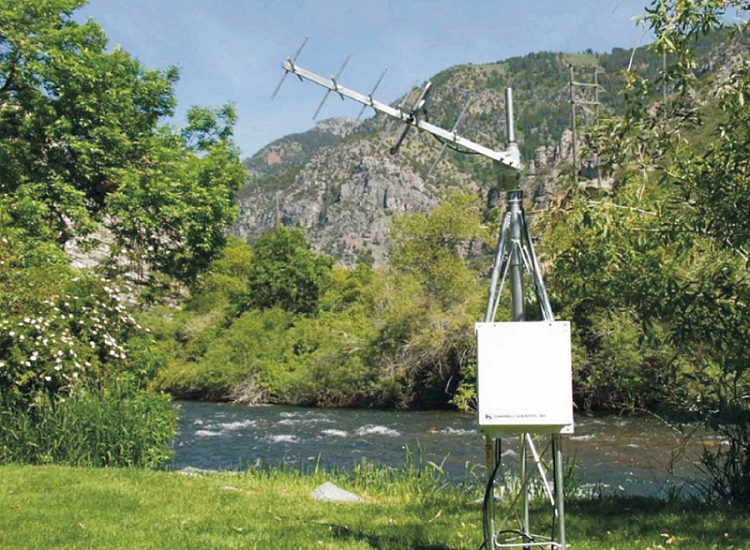

DCP200专为监测河水水位，水质和雨量而设计，ENC16/18防护机箱保护着DCP200的发射器、数据采集器和电源。

DCP配件选项

·CR295xGOES数据采集器

·108731行连接线，用于连接发射器和数据采集器

·TX320HDRGOES卫星发射器

·18134Tx320软件

·1799230dB GPS天线

·18017-L10GPS线缆，10英尺长

·12243 3/4螺纹管和CM220直角安装套件，用于将GPS天线安装到三脚塔或直立塔或者CM202、CM204、CM206的横臂上

·2531611-dBI右旋圆极化Yagi天线、安装硬件和COAXNTN-L12同轴天线线缆

·ENC16/18环境机箱，从下面的安装托架选项中选择一种：

-MM三脚塔的主桅杆安装

-TM直立塔安装

·BP24 24-Ahr电池组

·CH100充电保护器

·SP20 20-w太阳能电池板

从地面接收站检索数据

从下面方法中选择一种：

·互联网(请参考国家环境卫星数据及资讯服务处相关要求)

·Domsat

·LRGS

·LRGS(地面站直接读数)

·MNP4级纠错功能的电话调制解调器（大多数Haycs-compatiblc调制解调器包含错误检测协议，）和用户提供的通信软件（例如：Procomm Plus，CrossTalk）

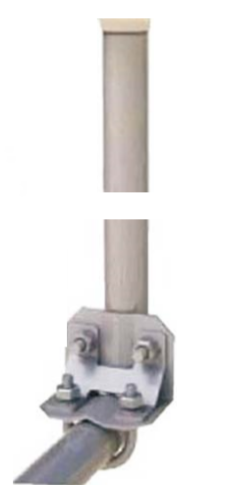

上图是17992GPS天线通过7623螺纹管和一个CM220安装支架连接到横臂上

产品技术规格：
