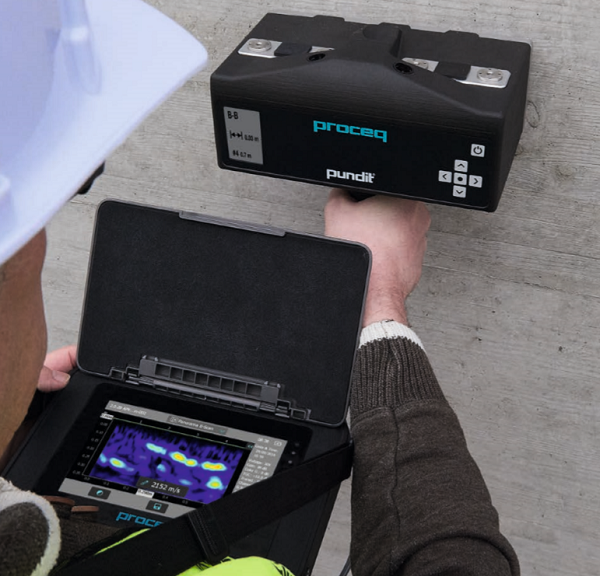

Pundit® 250 Array

超声成像扫描仪

深度扫描混凝土和纤维增强混凝土

厚度测量

厚混凝土元素和隧道衬砌

缺陷定位

空隙、蜂窝和分层的深度与宽度

对象检测

钢筋层底下的管道和钢腱管道

超声波脉冲回波检测中的巨大突破

有效

›高质量的缺陷、钢筋和钢腱管道图像

›出色的近场性能

›经久耐用的陶瓷探针

›由于使用干点接触技术，无需耦合剂

省时

›实时B-Scan显像

›保存扫描前进行图像优化

›全景B-scan可对可疑区域进行快速识别

›一分钟内可扫描数米

›设计轻巧而紧凑，实现更出色的适用性和更快的扫描

功能齐全

›单手定位

›双手柄升级可获得增强控制

›升级到16通道可使扫描宽度翻倍

›原始数据导出

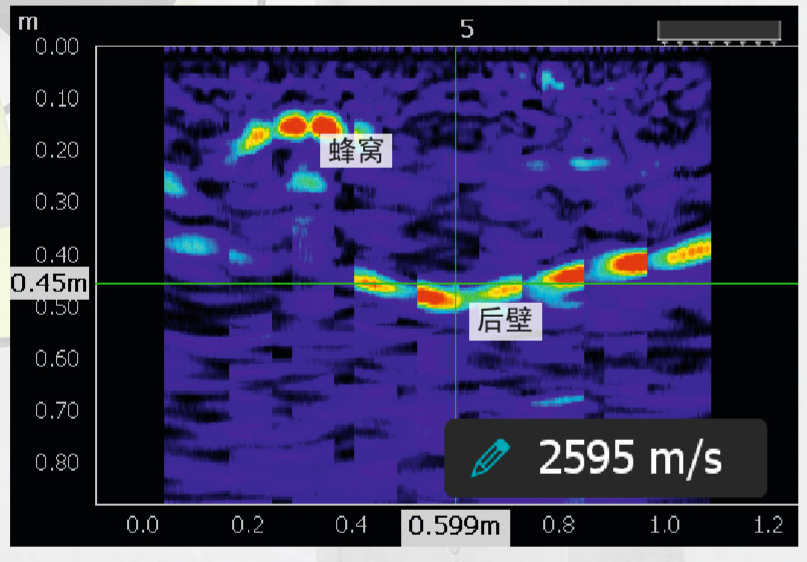

高分辨率成像

保存扫描前优化实时图像

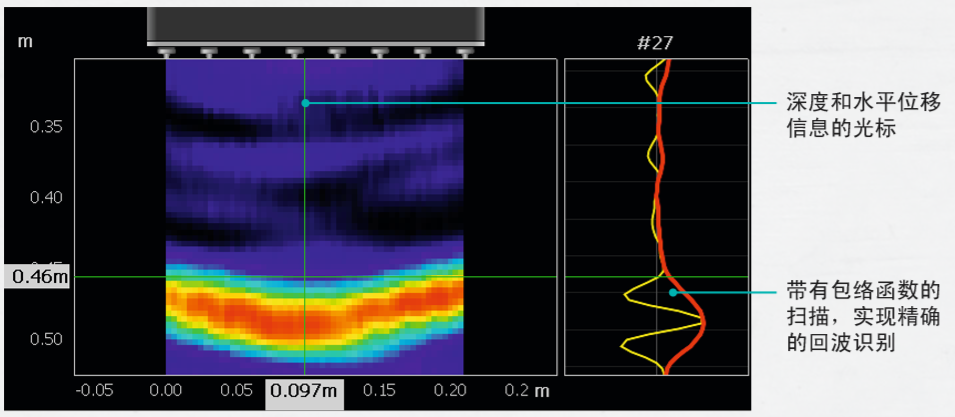

实时B-Scan

抽检时可即时查看后壁显像

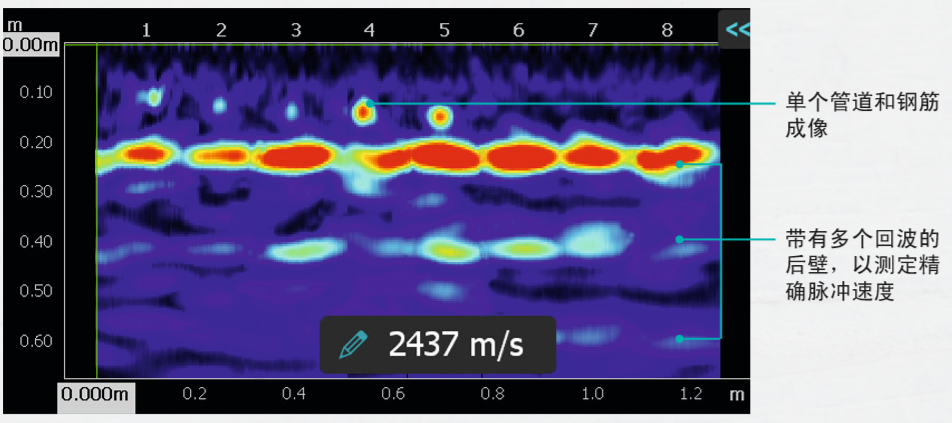

全景B-Scan

短短20秒内即可扫描1.2米纤维增强混凝土

PunditArray传感器

坚固、轻型且可扩展

技术规格

技术

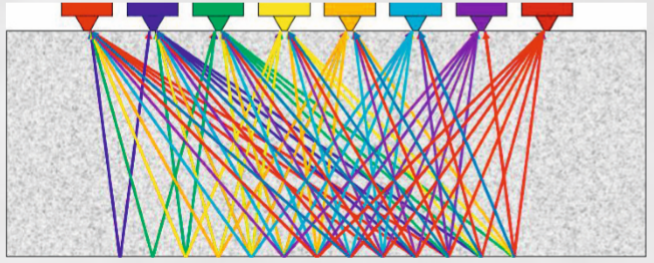

Pundit 250 Array采用了8通道的超声波多通道脉冲回波技术。一个通道发送，其他七个通道接收回波。每个通道轮流发送。

一个完整测量包含56个A-scan。这些A-scan用于计算B-scan并使用合成孔径聚焦技术(SAFT)实时显示B-scan。耦合两个传感器可在一个16通道孔径中处理总计240个A-scan。

技术规格

Pundit Array传感器

Pundit触摸屏
