光纤光学产品的应用

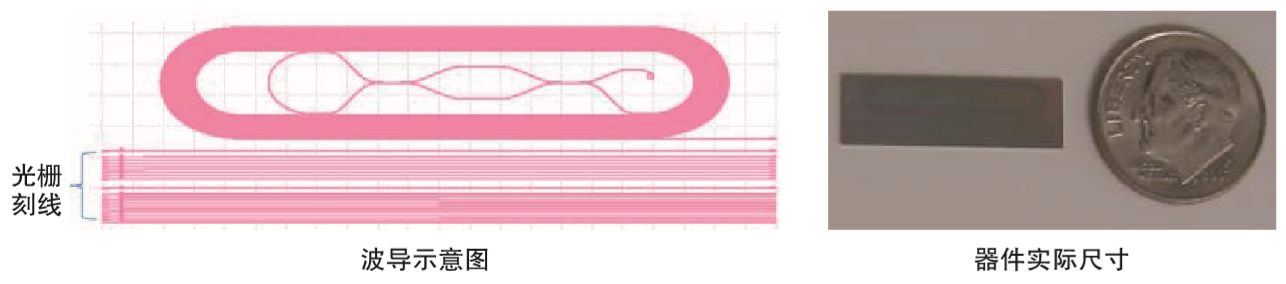

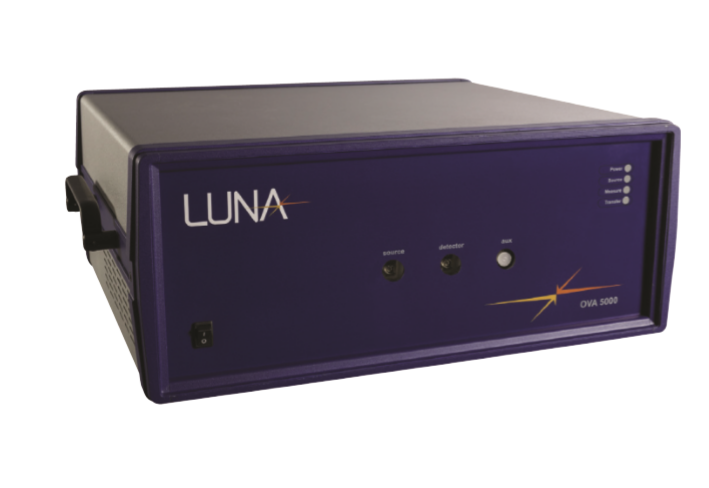

OVA 5000在硅基布拉格光栅分析中的应用

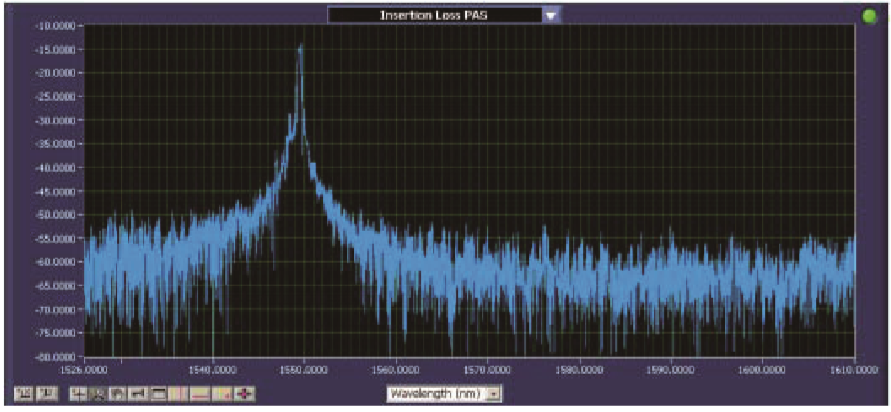

TM模式偏振态

·仅一次扫描获得的数据通过偏振分析软件就能反映器件在用户自定义的偏振态的响应。上图的数据显示了TM偏振态和TE偏振态的不同回波损耗值。

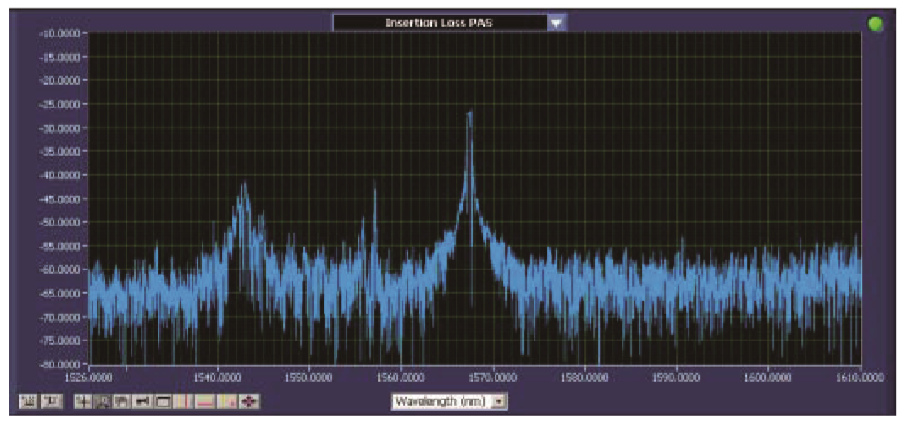

TE 模式偏振态

·不需要单独进行偏振校准。其他测试设备通常需要额外使用偏振控制器或对轴保偏光纤，既耗时又费力，引入额外的损耗，为测量增加了更多的不可控因素。使用OVA5000则帮助用户高效获取准确数据。

OBR 4600在硅光子学研究中的应用

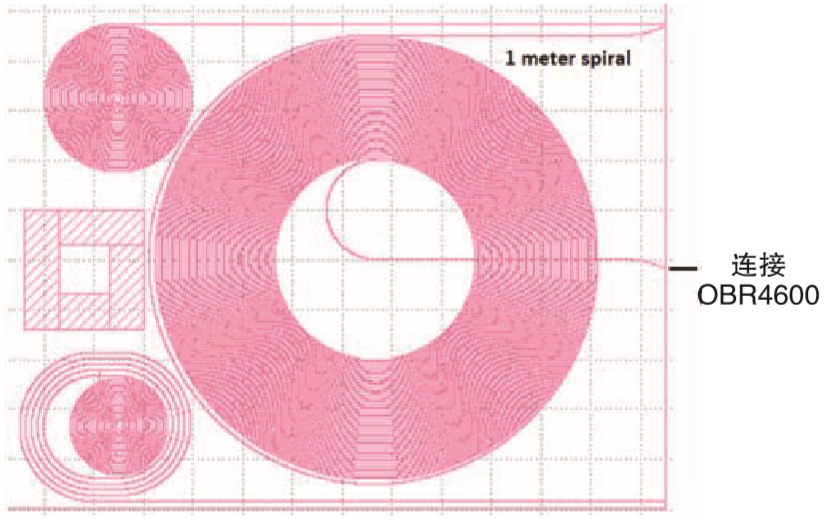

螺旋光延迟芯片示意图

螺旋光延迟芯片实际尺寸

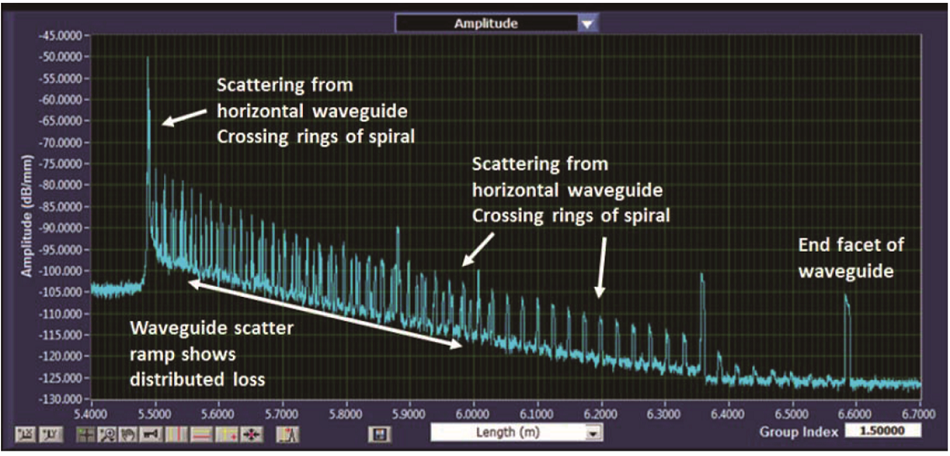

上图是1m长度螺旋光延迟芯片的损耗分布图，可以看到输入端在5.486m处，结束点在6.586m处。器件的损耗大约为30dB/m。器件中的事件点能够完整准确的展现，得益于OBR 4600解调仪的高空间分辨率。
