背光反射计

LUNA超高空间分辨率的背光反射计OBR提供背向散射级别的灵敏度，为光纤光学领域提供超强的检测和诊断能力。OBR可以精确定位出光纤网络在组装过程中导致损耗的细微量，获得无源器件插损和回损与长度的函数关系。OBR基于扫描波长相干探测原理测量器件中散射光损耗与位置的函数关系。

应用

·光纤、光缆、短距离光网络的质检

·定位并提供光纤弯曲、熔接、连接头、断裂等的损耗数据

·同时测量光纤光缆中全部位置的插损和回损

·光器件质检

·可提供测量应变和温度变化的分布式光纤传感功能

·实时光路校准

优点

·微米级别的高空间分辨率，零死区

·灵敏度可达到-130dB

·单端连接，可调激光器的一次扫描，即可测得整条光链路上每个位置的插损、回损及偏振态数据

·可应用于单模及多模光器件

·每次测量都进行自校准并符合NIST标准

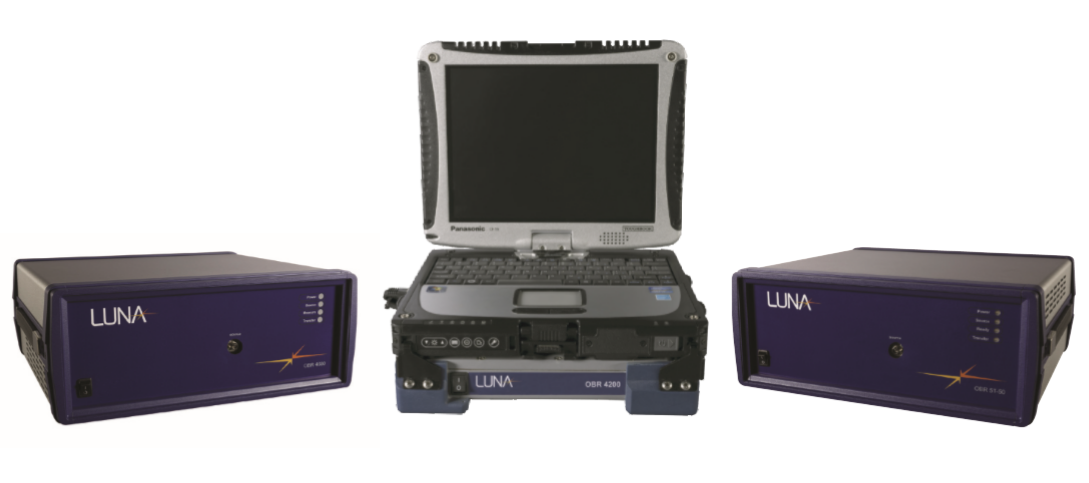

OBR4600适合于实验室研究

优点

·出类拔萃的10μm空间分辨率，零死区

·7s内以10μm的分辨率完成30m的测量

·跟踪光在传输过程中的偏振态变化

·同一台设备，可以分析单模和多模光纤

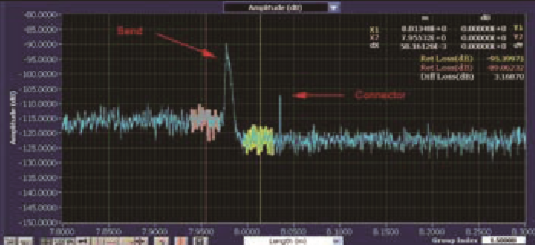

光纤链路中回损与长度的关系曲线，光纤连接头前方有一个插损为3dB的过度弯曲故障

OBR 4200适合于工程现场

优点

·500m的测量长度，毫米级空间分辨率，零死区

·小巧、结实、便携，适合于外场施工

·能够“查看”单模和多模光器件或光网络中的任何状况

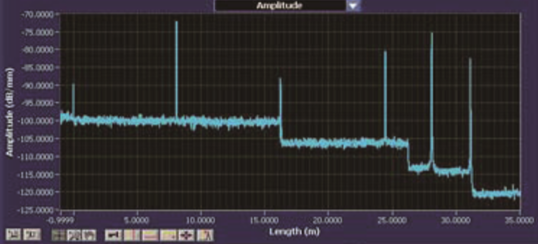

OBR4200测试一根有弯折和断裂损耗的光缆

OBT5T-50适合于生产线

优点

·业界出类拔萃的综合性能，11.9Hz的采样频率，8.5m的测量长度（可选配最长长度至16m），0.015%的长度测量准确度

·-125dB的灵敏度，20μm（两点之间）高空间分辨率

·流畅的软件界面，专门为方便生产线的操作而设计

·自动定位反射事件，显示插损、回损数据

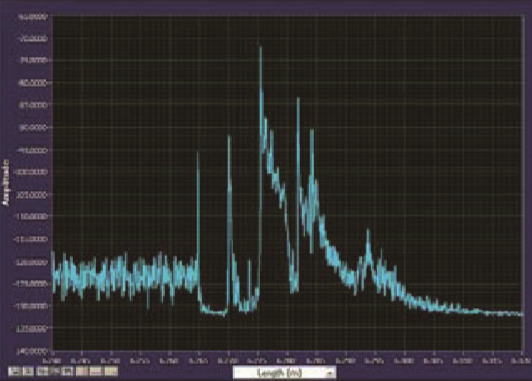

MEMS光开关回损与位置的关系曲线。OBR5T-50具备20μm的空间分辨率，很容易分辨前两个间距为5mm的反射峰
