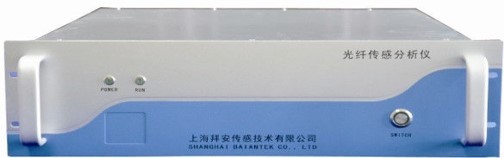

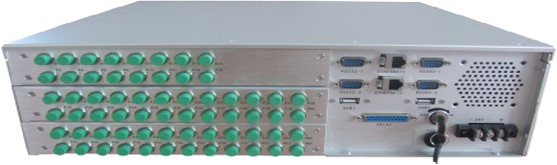

FT310光纤传感分析仪
型 号：FT310
原产地：上海拜安
用 途：油罐、隧道等火灾自动报警；开关柜、电缆等输变电设备在线温度监测；桥梁、大坝、隧道、建筑等土木工程结构安全监测；特种设备结构安全监测；滑坡、泥石流等地质灾害监测。
FT310光纤传感分析仪
FT310光纤传感分析仪是上海拜安传感技术有限公司面向工业消防和控制应用需求研制的高可靠工业级光纤光栅传感主机。可用于开关柜在线测温，电缆、油罐、公路隧道、工业建筑等的感温火灾报警，也可用于土木工程结构安全监测、特种设备在线监测以及光纤光栅传感器的信号解调和数据在线采集。

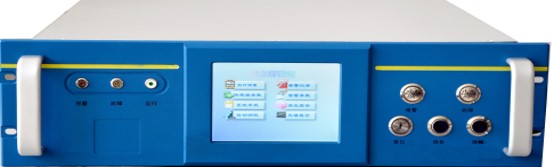

FT310 光纤传感分析仪集成有工业级液晶触摸显示屏，可直接进行参数设定、温度显示、报警显示。FT310光纤传感分析仪具有100M以太网、RS232、RS485、ZIGBEE、GPRS等多种数据通信接口，以及4路继电器输出控制接口。
FT310光纤传感分析仪采用低功耗嵌入式处理器设计，性能稳定可靠，兼顾了工业测量领域长期在线监测和野外工程现场恶劣温湿度环境的需求。
FT310 光纤传感分析仪内置在线校准波长参考模块，出厂后无需校准，在工作温度范围内可保证±1pm的长期测量精度。
FT310光纤传感分析仪具有1/4/8/16/24/48/64等规格的光纤传感通道数量，同步采样速率可在0-25Hz范围内设定。
FT310光纤传感分析仪适用于温度、应变、压力、位移、加速度等各种类型光纤光栅传感器的高速、同步、高精度数据采集，与国内外不同厂商的光纤光栅传感器具有良好的兼容性。
应用领域：
›油罐、隧道等火灾自动报警
›开关柜、电缆等输变电设备在线温度监测
›桥梁、大坝、隧道、建筑等土木工程结构安全监测
›特种设备结构安全监测
›滑坡、泥石流等地质灾害监测
产品特点：
•0.1pm 分辨率；
•0-25Hz 同步采集；
•1～64 通道容量可平滑扩展；
•≥20dB 动态探测范围；
•兼容国内和国外厂商的同类光纤光栅传感器。
主要技术指标：
|
型号 |
FT310-XX（XX代表不同的传感通道数量） |
|
光通道数 |
8/16/32/64 |
|
每通道最大测点数 |
25，推荐测点数：8-12 |
|
同步采样频率 |
25Hz（所有通道同步采样，频率可在0-25Hz设定） |
|
波长测量范围 |
1525nm～1565nm（1510nm～1605nm 可选） |
|
FBG带宽 |
≤0.3nm |
|
动态范围 |
≥40db |
|
波长分辨率 |
0.1 pm |
|
波长重复性 |
0.2～0.5pm |
|
波长精度 |
±1pm |
|
温度分辨率精度 |
0.01℃（典型值） |
|
应变分辨率 |
0.1µε（典型值） |
|
测温精度 |
±0.2℃（典型值） |
|
工作温度范围 |
-10～+50℃ |
|
储存温度 |
-40～+60℃ |
|
远程监测能力 |
40 km；不考虑额外损耗，更高的特殊要求可定制 |
|
电源 |
AC220V/DC9-36V |
|
功耗 |
25W |
|
光学接口 |
FC/APC或E2000 |
|
计算机接口 |
10/100M以太网，RS232，RS485，ZIGBEE，GPRS，CDMA |
|
软件 |
适用于WINDOWS XP、WINDOWS Vista、WINDOWS 7等操作统，支持光谱显示、波长测量、物理量测量等多种工作模式，支持数据、曲线等显示方式和可设定时间间隔的数据存储功能。具有设备在线自诊断功能。 |
|
二次开发接口 |
提供标准API方便二次开发和应用集成，也可按照用户指定的通讯规约提供相应的接口通信软件 |
|
外形尺寸 |
标准19英寸3U机箱 |
|
产品检验 |
符合消防产品型式检验要求，包括电磁兼容、环境可靠性、功能及性能测试要求等。 |
|
重量 |
7.5kg |

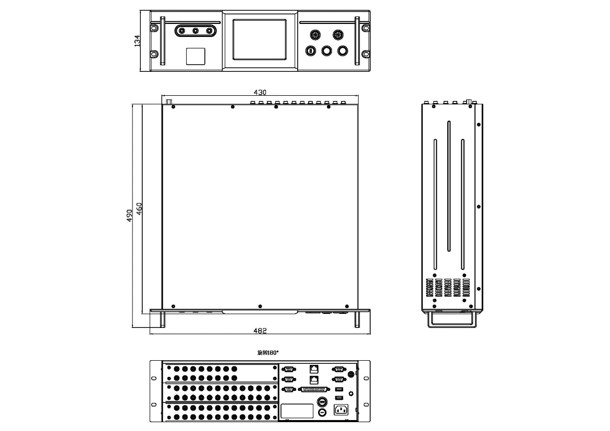

外形结构图：
