雷达式水位传感器

CS475, CS476, CS477





非接触式水位监测

FCC认证，野外使用



概述

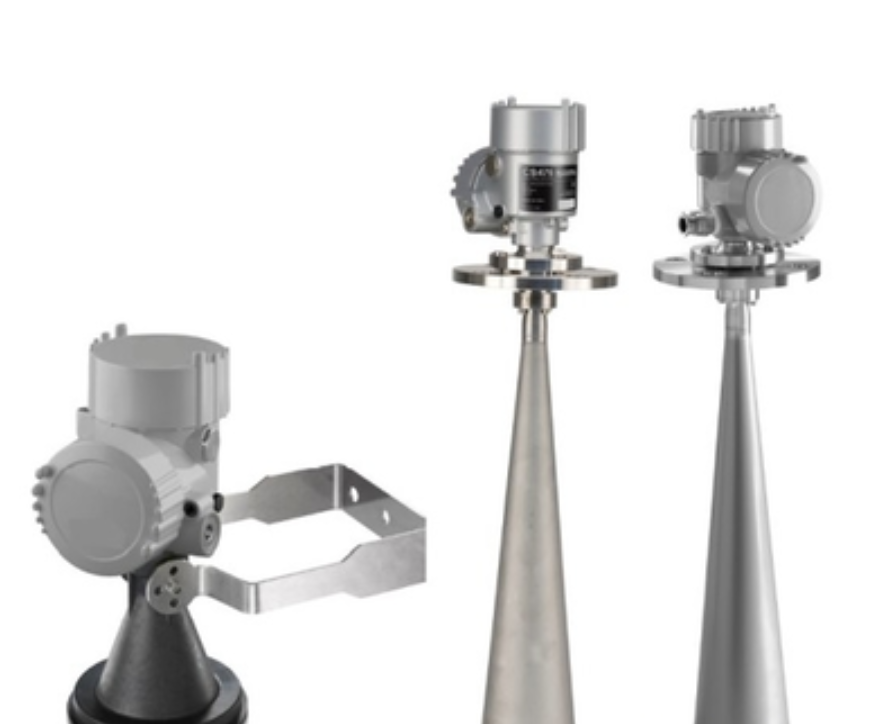

CS475，CS476和CS477均为雷达测距传感器，特别适用于水位监测。传感器发出短波脉冲，测量脉冲发射和返回的运行时间。运行时间可以用来计算传感器和目标测量物的距离(例如水，谷物，泥浆等)，这个距离可以用来判断深度。

CS475，CS476和CS477雷达测距传感器的区别是他们的测量范围和测量精度。CS475测量范围65英尺，精度±0.2英寸；CS476测量范围98英尺，精度±0.1英寸；CS477测量范围230英尺，精度±0.6英寸。传感器输出SDI-12信号来显示距离和位置。该输出信号可被带有SDI-12的设备接收，坎贝尔的数据采集器也包括在其中。



特点

›FCC认证(FCC IC# MOIPULS 616263)

›浸入式传感器会因腐蚀，污染，洪水产生的碎物，闪电和其它破坏行为而遭到损坏，在这些环境中，雷达水位计是非常理想的产品。

›低维护-不需移动零件，显著降低维护的时间和花费。

›兼容CR200X系列，CR510，CR10X，CR800系列，CR1000，CR3000数据采集器。

›低功耗。

›坚固耐用，耐恶劣环境—符合NEMA 4X规定

›广泛的操作温度(-40°到+80℃)

›不需单独的FCC认证



订购信息

雷达测距传感器

CS475-L  最大 65-ft 测量范围，线缆长度以英尺计，可选择线缆末端接口类型

CS476-L  最大 98-ft 测量范围，线缆长度以英尺计，可选择线缆末端接口类型

CS477-L  最大 230-ft 测量范围，线缆长度以英尺计，可选择线缆末端接口类型



线缆末端类型（选其一）

-PT 线缆末端无连接头，可直接连接数据采集器的端子

-PW 线缆末端带有连接头，可连接在预接线的机箱上。



机箱选项（适用于CS476和CS477）

-NE 无机箱

-FE 可放置CS476或CS477。通常27162机箱安装包会一同订购。



附配件

25619      气泡水平仪，确保雷达水位计处于垂直位置，防止测量误差。

25616     调节/显示模块，用于设置、测试诊断。窗口配有外盖。(见下面)

25654      外盖，用于25616的显示窗口。

27162     CS476和CS477机箱安装工具盒



参数

›测量范围(传感器到水面)：

CS475：50mm至20m(2in.至65ft)

CS476：50mm至30m(2in.至98ft)

CS477：400mm至70m(16in.至229ft)

›精度：

CS475(50cm至20m)：±5mm(±0.2in.)

CS476(50cm至30m)：±3mm(±0.1in.)

CS477(50cm至70m)：±15mm(±0.6in.)

›分辨率：1mm(0.0033ft)

›输出：SDI-12

›频率：~26GHz

›电磁兼容性：符合EN61326;电力设备B级

›脉冲能量：1mW最大

›波束角：CS475：10℃S476,CS477：8°

›输入电压：9.6至16Vdc

›过载保护：1.5KVA

›功率损耗：12V休眠时，4.7mA；测量时，14mA

›温度范围：-40°至+80℃

›温度灵敏度：平均TK：2mm/10K；超过整体温度范围-40°至+80℃时，最大5mm

›抗震性：机械振动4g和5至100Hz

›机械等级：NEMA4x

›外壳：铝，IP66/68防尘防水

›总长度：

CS475:224mm(8.8in.)；

CS476,CS477:430mm(16.9in)

›角长度：

CS475:137mm(5.4in.)；

CS476,CS477:430mm(16.9in)

›边盖直径：CS475:86mm(3.4in.)；

CS476,CS477:430mm(16.9in)

›后盖直径：CS475:86mm(3.4in.)；

CS476,CS477:430mm(16.9in)

›角材质：316L不锈钢

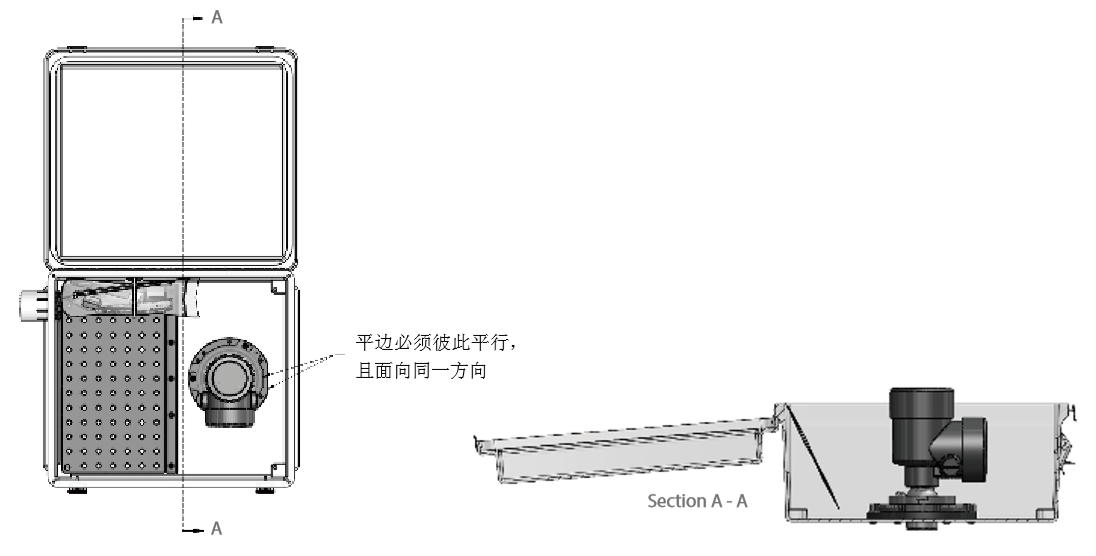

左侧图片为机箱俯视图，显示了传感器的配置和安装数据采集器的后面板。右侧图片为机箱剖视图，显示了传感器的情况， 角被固定在传感器上在机箱外面（未显示）。
