海底采样器 300&500
型 号：300&500
原产地：SEABED
用 途：将该装置放在海底后，将气体送入锤子，将装有PVC芯衬里的芯筒送入海底。在回收之后，振动单元和芯可以在水平位置旋转，以便于将样品移除衬里。
海底采样器
300&500
海底采样器（SBS）
SBS是气动锤式采样器，必须由至少2500 I/min+8-12巴的空气压缩机驱动，具体取决于水深。

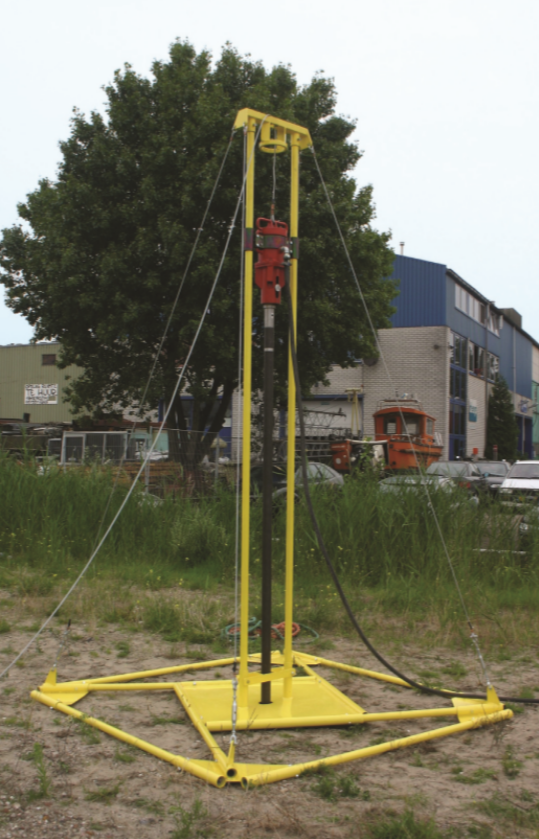

该系统由底部框架和2个导向柱组成，其上安装有带有芯筒的空气锤。该系统易于调动和操作。
SBS 300
SBS300重约400kg，高度为4米。因此，小型起重吊车足以将贯入装置提升到浮筒船的侧面并将其定位在海底。锤子的重量为50kg，钻杆上的频率为每分钟1400次。SBS 300可以获得3米长的海底土样。
SBS 500
SBS500重约600kg，高度为6米。SBS 500可以获得5米长的海底土样。
应用
将该装置放在海底后，将气体送入锤子，将装有PVC芯衬里的芯筒送入海底。在回收之后，振动单元和芯可以在水平位置旋转，以便于将样品移除衬里。
标准系列的振动器包括3米和5米的框架。拆除整个系统后，可以轻松运输。
海底采样器技术参数
|
海底采样器由以下部件组成 |
|||
|
框架 |
接地板（包括四个小管） |
||
|
吊架（包括四个中等尺寸的管） |
|||
|
顶部框架（包括两个长管和垂直引导柱） |
|||
|
张力线 |
|||
|
导钳 |
|||
|
取芯系统 |

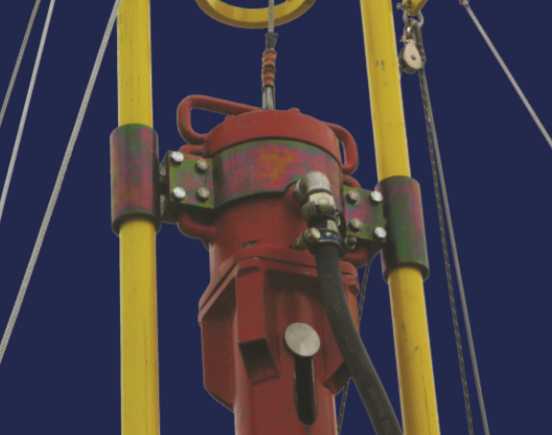

气锤 |
||
|
锤头 |
|||
|
取芯管 |
|||
|
Stabbing shoe |
|||
|
岩芯捕捉器 |
|||
|
衬筒 |
|||
|
活塞和活塞线 |
|||
|
杂项 |
吊装电缆 |
||
|
各种工具 |
|||
|
各种空气软管接头 |
|||
|
技术规格 |
|||
|
|
SBS 300 |
SBS 500 |
|
|
运输重量（包括运输箱） |
550kg. |
750kg. |
|
|
运输箱尺寸 |
392×11S×35 |
600×115×35cm. |
|
|
拖重 |
400kg. |
600kg |
|
|
高度 |
400cm. |
600cm. |
|
|
宽度 |
230×230cm. |
230×230cm. |
|
|
动力驱动 |
空气压缩机（不包括在内） |
空气压缩机（不包括在内） |
|
|
空气输入 |
2500litre/minute |
2500litre/minute |
|
|
锤频率 |
1400/minute |
1400/minute |
|
|
样本长度 |
3m |
5m |
|
|
土壤类型 |
淤泥，砂和泥炭 |
淤泥，砂和泥炭 |
|
- 2020-03-09海底采样器 300&500
