CPT探杆

CPT探杆

型 号:CPT
原产地:
用 途:

CPT探杆



静力触探测试技术(简称CPT)是基于以恒定的贯入速度2cm/秒静态贯入标准尺寸的探头进入土壤。

贯入力可高达200kN20吨),拉力可高达260kN26吨)。考虑到这些参数,显然CPT探杆要符合严格的质量标准,并且要谨慎和安全地处理。请遵守本手册中所述的准则。



1 概述

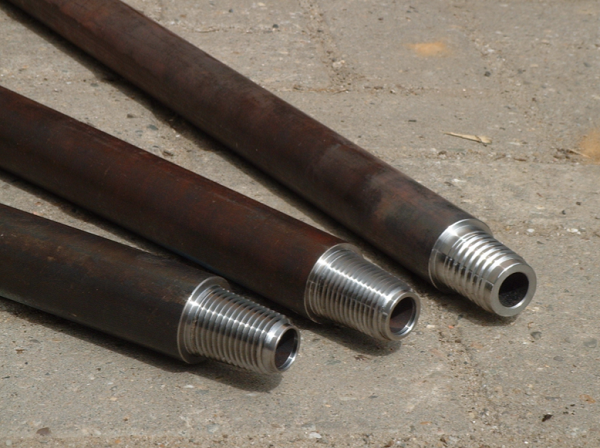

如上所述,CPT探杆是符合严格质量标准的高品质产品。该探杆由一块钢制成,专为静态测试而设计,并在生产过程中经受多次检查。

由于探杆在贯入过程中受到极大的力,所以根据严格的规格对钢进行选择和热处理。钢材的质量,结合了高拉伸强度和相对高的弹性和高耐磨性;完美适用于电气式和机械式CPT测试。

在加工过程中,每根探杆都通过集成在车床中的传感器自动检测,以符合所有国家和国际标准,如ASTMNENDIN等。CPT探杆可提供4种不同的螺纹(见第3段)。

对于100kN200kNCPT测试,探杆之间没有差异。CPT探杆是CPT测试的重要工具,因此请注意保护探杆。



2 技术参数

可用的有效长度

1000500300mm

总体长度

比相关有效长度长43mm

外径

36mm

内径

16mm

重量

6.80kg10mm长度)

3.40kg500mm长度)

2.06kg300mm长长度)

直线

用标尺测量的每1000mm超过0.5mm

证书

符合EN 102043.1标准

垂直方向最大贯入力

200kN+10

最大拉力

260kN+10

请注意,可应用于CPT探杆的最大作用力很大程度上取决于边界条件,例如侧向支撑(也可以是贯入仪的横梁中的孔与地平面之间的支撑)以及与垂直方向偏离的程度。对于100kN200kN的测试,钢质量或探杆间热处理没有区别。所有的探杆都是一样的。



CPT探杆可以与机器人或自动拧紧装置结合使用。



只要贯入力足够大,对于探杆而言可以使用的深度没有限制。在CPT测试过程中,专心地观察贯入力,偏离垂直轴线和侧向支撑。曾经完成深达90m的测试。




3 不同的螺纹

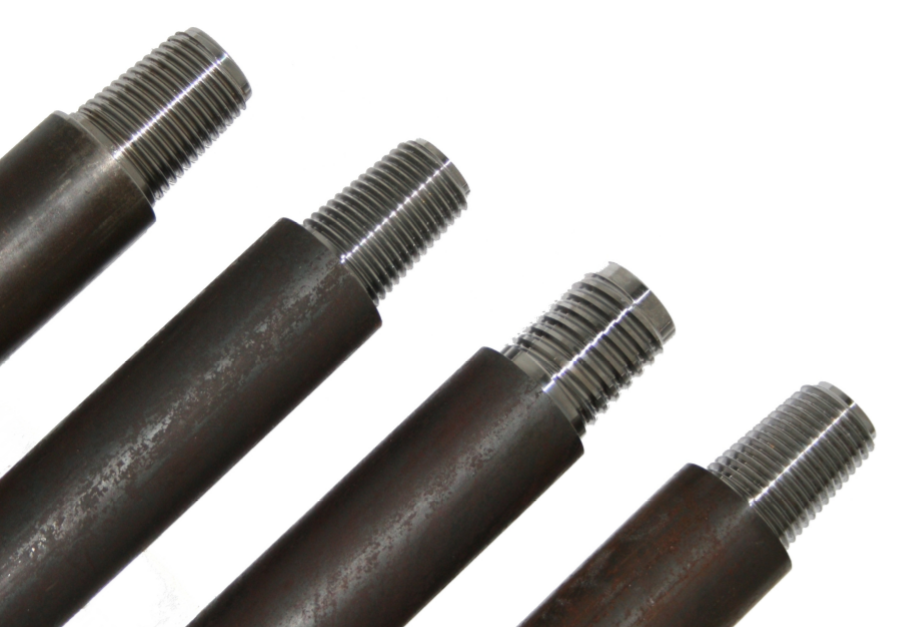

CPT探杆有4种不同的螺纹,以满足行业需求,即:

标准(STD)锥形螺纹

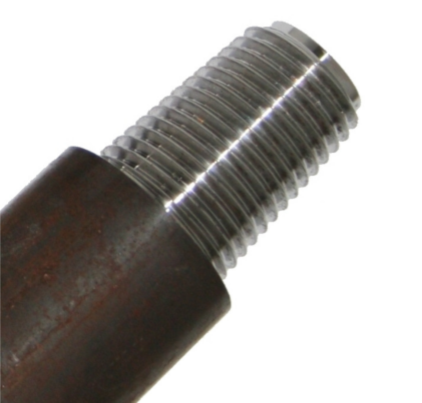

这个螺纹被称为STANDARD,因为它自1950年代以来一直被CPT行业所使用。最初由DeIft Geotechnics设计,它已被所有CPT设备制造商采用。它的优点是它是世界标准。它不具备现代同行的优点。锁定/解锁所需的圈数:7

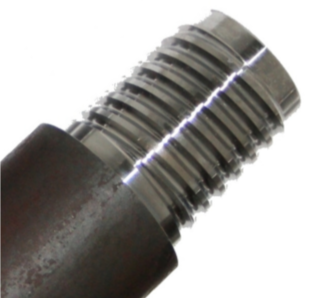

快速锁定(QLK)双入囗圆螺纹

1990年代中期,CPT已经成为一个高产的行业。操作员可以8小时进行1425米的测试。手腕和肘部的伤病正成为一个真正的问题,行业要求新设计的螺纹。这时发明了快速锁定螺纹。

主要优点是锁定/解锁所需的圈数(仅2.5圈),螺纹强度提高(比STANDARDN纹强度高40%)以及相对容易清洁。所需的锁定/解锁转数:2.5

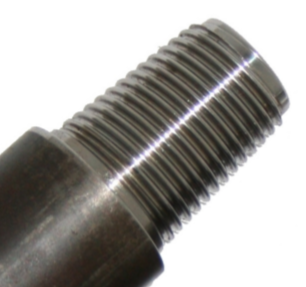

AR锥形圆螺纹

最初由A.P. van den Berg1970年代设计,作为标准锥形螺纹的现代版本(见前文)。主要优点是,相对锋利的螺纹被更容易清洁的绳索线代替。公螺纹和母螺纹的尺寸更平衡,使其比标准螺纹更强。所需的锁定/解锁转数:6.5



2R锥形圆螺纹

AP. van den Berg1990年代设计,其设计要求与前面提到的QLK双入囗圆螺纹相同。此螺纹不是从头开始设计的,而是基于现有的AR锥形圆螺纹。

2R螺纹在AR螺纹上的主要改进是锁定/解锁所需的圈数。它不比AR线更强,也不像QLK线那么容易清洁。锁定/解锁所需的圈数:3





4 运输和存储

由于CPT探杆相对较重并且容易腐蚀,因此用户很重要的是要知道什么是最好的方式来储存和运输它们。

这些探杆可能会给使用者带来可能的危险。注意个别探杆的重量比较重。在处理它们的同时小心放下探杆(避免伤脚)并且注意夹紧装置会导致探杆外部产生毛刺。使用后请务必将其放回储存架上,它是储存探杆的最佳和最安全的地方,因为储物架是专门为此目的而设计的。它可以防止CPT操作员在探杆刚好躺着时绊倒探杆。始终保护CPT探杆免受潮湿和腐蚀。不要让它们躺在雨中。



5 特殊工具和润滑剂

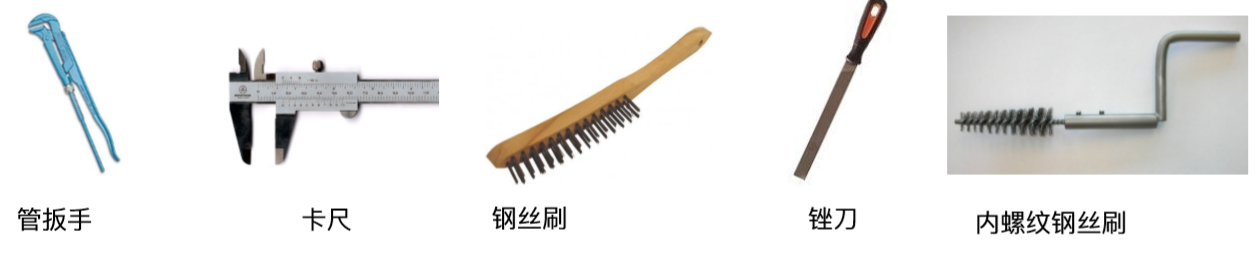

始终使用正确的工具进行工作。它不仅使工作更容易,而且还可以防止探杆的意外损坏。使用以下工具和润滑剂进行紧固,松动,检查,清洁和润滑:

Gedore管钳(L=580mm)(产品编号:9401007

游标卡尺

外螺纹钢丝刷(产品编号:9801001

用于清洗内螺纹的钢丝刷支架(产品编号:1904100

内螺纹钢丝刷(产品编号:1904101

用于清洗CPT探空管内部的钢丝刷支架(L=1200(m)(产品编号1904200

用于清洗CPT探杆内部的钢丝刷(D=18mm)(产品编号:1904201

锉刀

不粘润滑剂,如保护蜡
