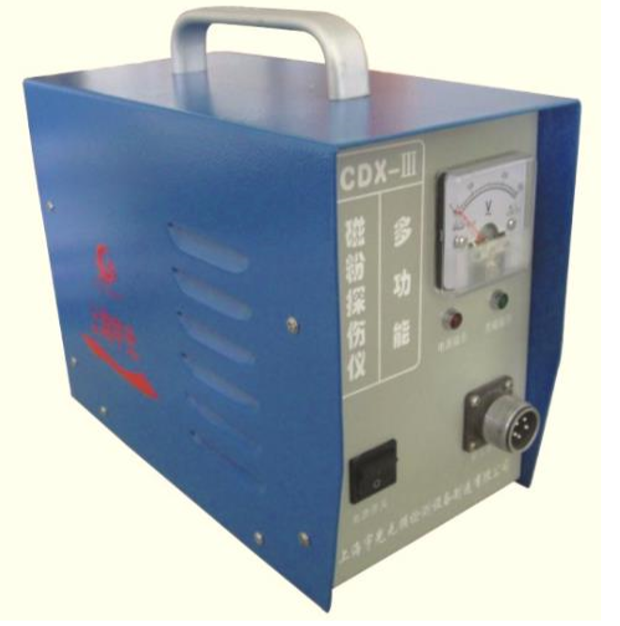

CDX-III多功能磁粉探伤仪

一、概述

CDX－III磁粉探伤仪采用外加磁场磁化法，使仪器具有体积小、重量轻等优点。高集成化电路使一台设备兼备原几种设备的全部功能。

功能选配：

►A型探头：也称马蹄磁轭探头或角焊缝探头，活动关节斜面磁头,配有工作灯;对异形面、形状复杂工件探伤尤其适用.极距：20-160㎜;提升力：AC≥5㎏,DC≥18㎏;重量：1㎏。利用这种探头制成一台设备叫马蹄形磁轭探伤仪或角焊缝探伤仪，探头利用活关节使用范围广。

►D型探头：也称电磁轭探头，多种活动关节，磁化强度大。极距：60-220㎜，提升力：AC≥7㎏，DC≥18㎏；重量：1.6㎏.独立利用这种探头制成的设备叫电磁轭探伤仪，探头具有导磁高、磁化强度大等特点。

►E型探头：也称交叉磁轭探头或旋转磁场探头，可一次全方位复合磁化探伤,行走滚轮和工作灯可提高探伤速度.极距：110㎜,提升力：AC≥12㎏,重量：2㎏.独立利用这种探头制成一台设备叫旋转磁场探伤仪，它利用两只交叉的磁轭采用交流电移相技术，使之产生随时间变化的合成旋转磁场，对工件一次全方位复合磁化。探伤速度快、检测质量高。

►O型探头：也称环形探头，内径：150㎜,中心磁场≥180Oe.重量：3㎏.独立利用这种探头制成一台设备叫环形探伤仪，它是利用线圈通电时产生强磁场的原理设计的，适用于轴棒类、管道类、叶片类等复杂工件的分段探伤或退磁。

二、技术性能

1、电源：AC220V±10％50HZ   5A

2、输出：AC 36V10A可选配A.D.E.O四种探头

3、探伤速度：≥6米/分

4、探头温升：≤60℃

5、工作节拍：建议在长时间连续工作时：充磁时间≤3秒，间隙时间≥2秒

6、外形尺寸：260*140*170mm;

7、仪器重量：约9Kｇ。

三、操作与维修

使用本仪器前请详细阅读本说明书，了解掌握仪器结构和技术性能，检查电源与本仪器要求是否相符，连接是否正确，正确无误后方可接通电源，初次使用或久藏复用前，应检查仪器是否完好。

1.操作步骤

（1）将电源插头线与仪器电源插座接好，探头和输出插座连接好。

（2）接通仪器电源开关，此时电源指示灯亮，仪器控制电路同时接通，伺服工作。

（3）将探头和被检工件接触好，按下探头上的开关，这时仪器对工件呈磁化状态，工作灯亮。松开开关，则切断主回路电源，工件停止磁化。

（4）停止使用时，关断仪器电源开头，切断电源。

2.故障检修

（1）电源接通无指示、不工作，保险丝熔断、因短路或过载引起。

（2）按下开关，探头工作，无工作指示，因工作指示灯损坏引起。

（3）工作指示灯亮，探头不充磁，主电路或控制电路有故障。

（4）接通电源，不按充磁开关即充磁，控制电路或双向可控硅坏。

四、注意事项

（1）本仪器工作节拍：建议在长时间连续工作时：充磁时间≤3秒，间息时间≥2秒。

（2）在使用前应检查供电电压是否符合仪器要求，如过高或过低会损坏仪器或影响探伤效果。

（3）使用时探头端面应与被检工件保持良好接触，然后再按下充磁开关，此时磁化效果最佳。

（4）本仪器虽有很好的空载过流保护电路，但在使用时，应尽量避免空载工作，以减少产生不必要的温升。

（5）本仪器可连续工作，如发现部分发热严重即停止使用，待查明原因后再使用。

（6）仪器及附件应在清洁、干燥、无腐蚀环境中使用或存放。

（7）在自行修理时，请注意机内高压危险。

（8）按下充磁工作开关时，不可开关电源。

（9）仪器外壳必须可靠接地。

（10） 发生电路故障如无法修理，请将仪器发回我厂服务中心。

五、标准配置：

主机 1个

测头 1个

电池 2节

说明书 1本

保修卡 1个

仪器箱 1个
