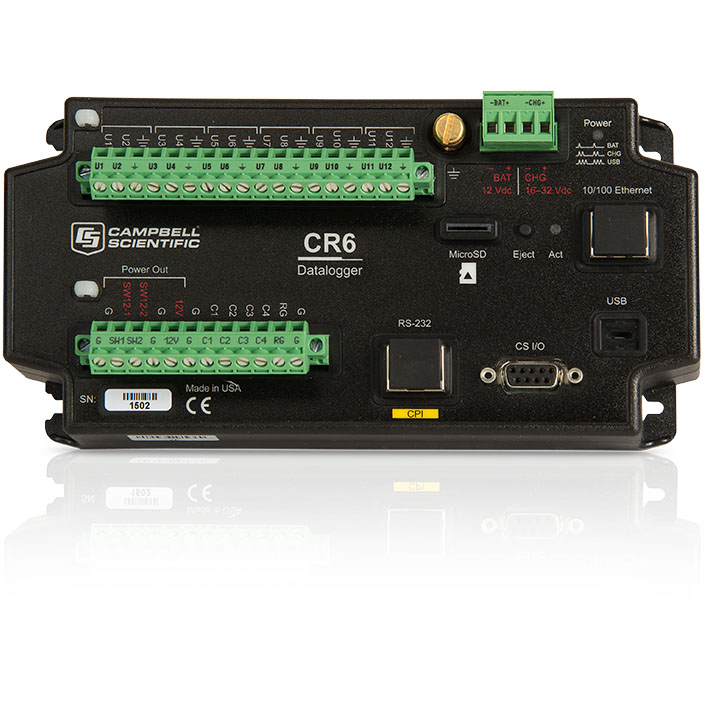

CR6-系列 数据采集器

CR6-系列 数据采集器

型 号:CR6
原产地:美国Campbell
用 途:CR6系列数据采集器功能强大,可作为数据采集系统的核心组分。CR6集成了我们之前数据来集器的所有优点,并增加了快速通讯接口,低功耗,内置USB,便携,更高的模拟输入精度和分辨率。

CR6-系列 数据采集器




新技术

新技术集成并具更多的新一代速采器



概况

CR6系列数据采集器功能强大,可作为数据采集系统的核心组分。CR6集成了我们之前数据来集器的所有优点,并增加了快速通讯接口,低功耗,内置USB,便携,更高的模拟输入精度和分辨率。CR6系列数据采集器引入了新的通用接口(U)概念:



功能和优势

通用性强,提供多种数据来集方式

用户自定义“U”接口类型:模拟或数字,输入或输出

静态振弦测量采用厂家独有的谱分析技术

电流、电压超压保护(对于所有端子〉

灵活的供电方式:太阳能板,直流电源,12V电池,USB

包含网络通讯接口Ethernet10/100

插销式整体接线端子:接线更简单

SD卡:扩展内存

支持RS232RS485串行传感器

支持CPl通讯,支持Campbell高速传感器和分布模块(CDM)

CRBasicSCWin编程,兼容PakBus协议

操作系统与流行的CR1000CR3000相同



参数

CPU32位,硬件FPU,运行频率100MHz

内存:6MB系统闪存,4MBSRAM数据存储,1MB程序文件串行闪存(CPU)

SD卡:最大支持16GB扩展

时钟精度:每年士3分,选配GPS可精确到10µs

USBmicroB:直接连接到电脑,USB2.0,l2Mbps

网络通讯:10/100网络,RJ-45接口

CS I/O端口:连接Campbell调制解调器和显示功能

CPI端口:使用CDM设备可扩展端口

电池接线端子:12v稳压电源或12V可充电蓄电池(UPS模式)

充电接线端子:直流转换器16-32V,太阳能板1224V

212V开关电源端子:为传感器或通讯设备供电,1100mA@20

12V持续供电端子



模拟量

12个通用端子(U)可以配置为模拟电压,比率或静态振弦及温度测量



模拟电压测量(U1-U12

24ADC转换,6对差分测量或12个单端测量

输入电阻:标准20GΩ

输入极值:±5V

恒压输入:±20Vdc

DC共模抑制:反向测量>120dB(非反向测量≥86dB

标准模式抑制:>70dB@60Hz

输入电流:标准±2nA@25

范围和分辨率:

陷波频率
fN1)(Hz

范围2mv

典型分辨率3
(差分/反向测量)

典型分辨率3
(差分/反向测量)

有效分辨率

有效分辨率

RMSμV

bits

RMSμV

bits

15000

±5000

20

19

30

18

±1000

4

19

5.5

18

±200

1.6

18

1.8

17

50/60

±5000

1.2

23

5

20

±1000

0.24

23

1.1

20

±200

0.1

22

0.24

20

5

±5000

0.6

24

4.9

20

±1000

0.12

24

1

20

±200

0.05

23

0.22

20



精度:4

0°到40

-40°到70

-55°到+85

±(0.03%读数+飘移)

±(0.04%读数+飘移)

±(0.045%读数+飘移)



漂移:

范围(mV)

输入/激发

(带反向输入/激发)

(μV

输入/激发

(不带反向输入/激发)(μv

单端(μv

±5000

±40

±70

±140

±1000

±10

±30

±60

±200

±3

±5

±10



比率测量(U1-U12

使用电压激发通过四线或六线全桥以及两线、三线和四线半桥方式,测量电阻或使用电流激发直接进行电阻测量。反向激发测量极大的减小了直流误差。

±(0.015%测量电压+漂移),  0°~40

±(0.025%测量电压+漂移),  -40°~70

±(0.03%测量电压+漂移),  -55°~85



系统

处理器:Renesas RX63N32位,FPU硬件,工作频率100MHz

内存

驱动器/程序:1MB闪存

用户驱动器/数据:4MB SRAM

存储卡驱动器/可移除数据微SD数据卡:最大可扩展16GB

SLC单逻辑单元,工业级)

操作系统(OS):6MB闪存

时钟精度:±3/年(配置GPS可修正到10μs

时钟分辨率:1ms

程序执行:1ms1



电源

充电器输入(CHG):16-32Vdc,最大电流1.2A。电源转换器或20W太阳能板输入。

外置电池:(BAT):12 Vdc VRLA,典型电池2-24Ah

内部锂电池:AA,2.4Ah, 3.6Vdc(Tadiran TL 5903/S),仅用于内存及时钟。无外部电源可持续使用3年。

典型电源需求(使用12 Vdc电池(如果使用CHG,+2mA))

休眠:<1mA

1HZ扫描:3mA

20HZ扫描:67mA

网络1分钟:活动+1mA

网络空闲:活动+4mA

网络连接:活动+47mA

串行(RS-232/RS-485):活动+25mA



标准

CEEMC directive 2004/108/EC以及产品标准BSEN61326:2013

冲击:MIL-STD 81OG516.6

振动:MIL-STD 810G514.6

防护:IP50



物理描述

体积:188x102×61mm7.4×4.0×2.4in)

重量:0.42kg0.92lb



材料:

外壳:高防冲击聚碳酸酯和防紫外TPE

防尘塞:防紫外TPE



质保

3
