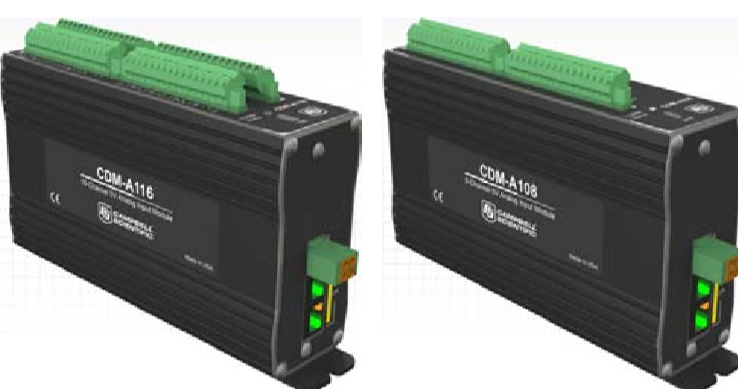

CDM-A108-A116模拟测试模块

24位分辨率

全面突破传感器的测量数量

概述

CDM-A108与CDM-A116是24位模拟输入模块，在一个数据采集系统中可大幅度扩展模拟通道的数量。CDM-A108具有8个差分通道，CDM-A116具有16个差分通道。

CDM-A108与CDM-A116具备24位采样分辨率，低噪声模拟端子确保提供优异的模拟测量品质。设备支持周期平均测量，同时还包含有电压、电流激励通道。

优势特点

-CDM-A108含8个差分或16个单端输入

CDM-A116含16个差分或32个单端输入

采用快速（100μs）稳定输入设置，最大扩展采样率可达3kHz

30kHz最大突发采样率

24位AD转换，16个用户可编程陷波频率从30kHz到

2.5Hz，包括50Hz和60Hz。前几代产品只能陷波掉

50Hz或60Hz。输入范围：±5000mV，±1000mV，±200mV

参数指标

供电需求

-电压：9.6至32VDC

预计精度

-±（读值0.04%+偏移），0°～40℃

-±（读值0.06%+偏移），-40°～70℃

-±（读值0.08%+偏移），-55°～85℃

电压/电流激励输出

-电压激励：±5V@50mA电流激励：±2.5mA；±5V恒流输出电压

-电压/电流激励输出通道：2个（CDM-A108），4个（CDM-A116）

支持AM16/32B控制以及传感器的通用输出功率

SW5V输出

-输出通道：2个（CDM-A108），4个（CDM-A116）

-输出阻抗：40Ω

SW12V输出

-输出通道：1个（CDM-A108），2个（CDM-A116）

-一般限流：200mA

-最小限流：180mA

12V输出

-输出通道：1个（CDM-A108），2个（CDM-A116）

-一般限流：200mA

-最小限流：180mA

参数指标（续）

周期平均

-模拟输入通道的传统周期平均

通信

-CPI：用于连接数据采集器。波特率由50kbps到1Mbps可选。缆线长度取决于信号传输波特率、结点数、缆线质量以及噪声环境，一般在较好的条件下可达700m。

-USB：USB2.0全速连接方便接入PC。该端口用于模块配置，也可通过Device Configuration Utility下载系统升级。

物理

-尺寸：20.3×12.7×5.1cm（8×5×2in）

-安装：标准1in网格；可轨道式安装

-操作温度：-40°至70℃（标准），-55°至85℃

（加强）

质保

-因材质以及工艺问题导致的缺陷一年内质保。

典型测量性能
