A1020 MIRA Lite  混凝土超声波断层扫描仪

A1020 MIRA Lite 混凝土超声波断层扫描仪

型 号:A1020 MIRA Lite
原产地:德国ACS
用 途:低频超声波断层扫描仪,用于混凝土内部结构成像。 紧凑,轻巧且易于使用的超声波断层扫描仪,仅需单面接触混凝土就可以清晰成像。

A1020 MIRA Lite

混凝土超声波断层扫描仪




低频超声波断层扫描仪,用于混凝土内部结构成像

紧凑,轻巧且易于使用的超声波断层扫描仪,仅需单面接触混凝土就可以清晰成像。

    实时显示测试对象的截面(B扫描)。

    新型无耦合剂接触式STK耐磨换能器。

    改善了近场灵敏度。



用于可视化内部结构的INTROVIEW®软件



    借助被测物的3D图像进行全面评估

    新的裂缝尺寸测试功能




特点

    实时显示被测物的截面(B扫描),帧频高达10 Hz

    改善了近场灵敏度。

    对不同的缺陷具有高度的测量准确度和仪器灵敏度

    检测到的不连续尺寸:

-Ø10mm开始-默认圆柱图像;

-Ø25mm开始-默认球形图像。

    小型天线阵列,可在现场长期使用。

    新型无耦合剂接触式STK耐磨换能器。

    坚固的隔膜可保护换能器免受尘土污染。

    便于将电子装置安装在操作员皮带上的保护套。

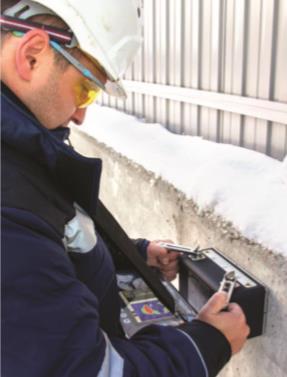

应用

    在检测的混凝土,钢筋混凝土和天然石材中寻找异物、空洞、充填泄露、分层和裂缝。

    可测试最大厚度为1000mm的混凝土和最大厚度为800mm的钢筋混凝土结构。

    研究直径为500 mm或更大的柱的内部结构。

    检测整体结构中的地基和天花板。

    检测曲面物体。

    在地铁和钢筋混凝土隧道的管道后面寻找空洞。

    搜索用于塑料和金属的钢筋混凝土

    直径为10mm或更大的管道。

    确定保护层的厚度和增强层的深度。

    评估钢筋混凝土桥梁中带有预应力钢筋的管道状况。

    通过单面接触测试被测物的厚度。

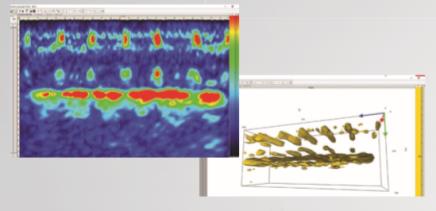

3D INTROVIEW® 软件

3D图像的操作模式:

等距表面

纹理映射;

最大投影



2D图像模式:

全景B-C-D-扫描;剖面平面/体积闸



与其它ACS设备 (A1220 MONOLITH, A1040 MIRA) 兼容




规格参数

天线阵列中的换能器数量

32个(8排,每排 4个)

厚度量程

10–1000mm

连续运转

不少于10小时

工作频率量程

10-100 kHz

变频器额定频率

50 kHz

防护等级

IP54

天线阵列的整体尺寸

220×129×80 mm










全套配件

    A1020 MIRA Lite-超声波断层扫描仪

    天线阵列M4002 0.05A0R220X110PS

    交流适配器220 V-15 V

    USB A-Micro B电缆

    验证样本

    携带箱

    INTROVIEW®软件
