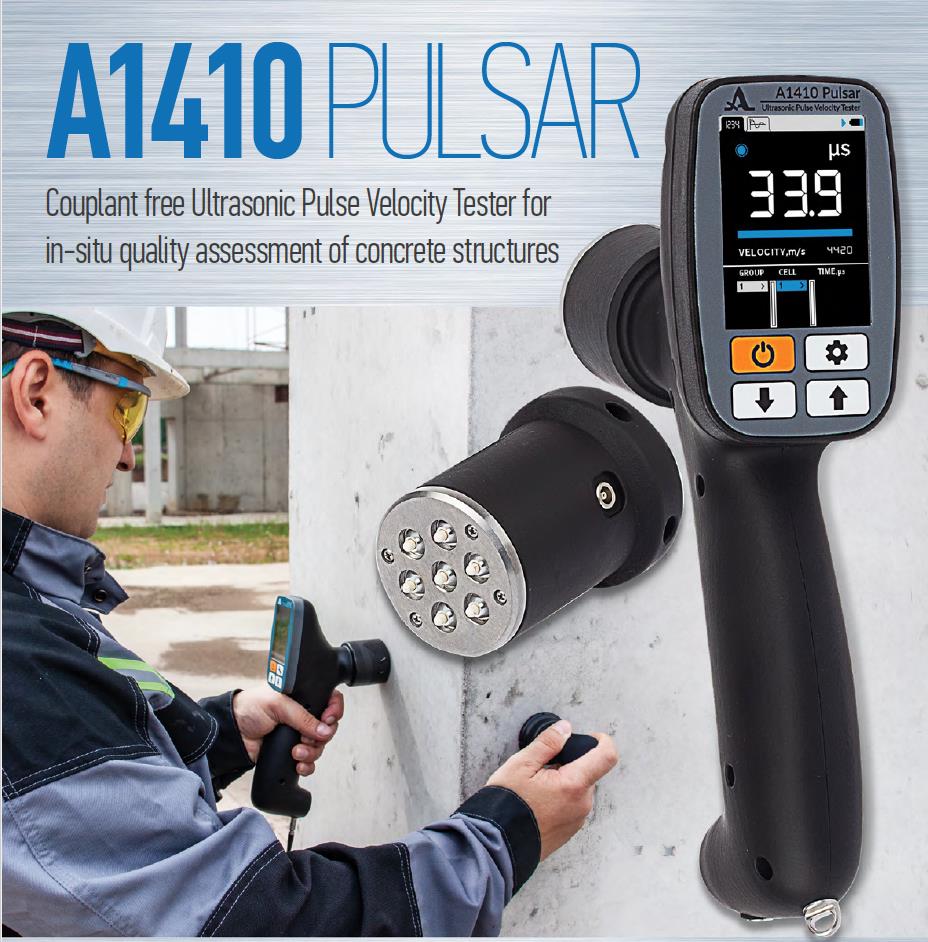

A1410 Pulsar超声波混凝土控制仪

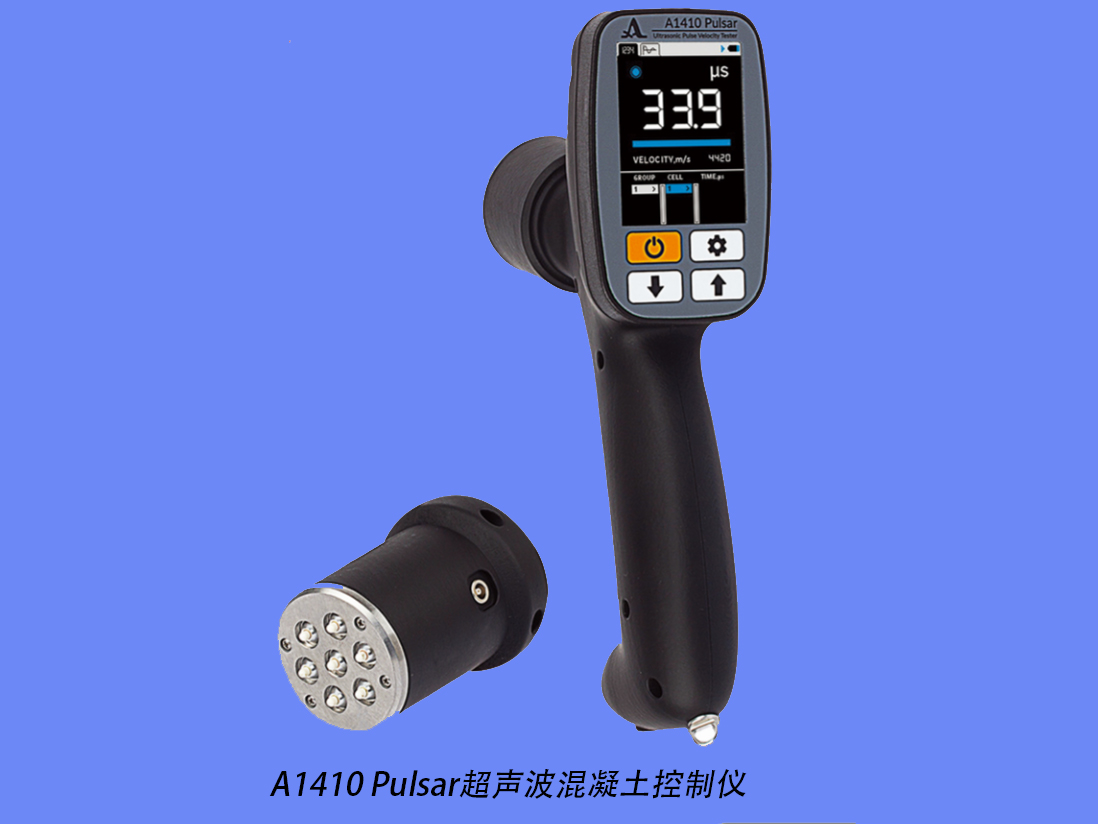

A1410 Pulsar超声波混凝土控制仪

型 号:A1410 Pulsar
原产地:德国ACS
用 途:紧凑,轻巧且易于使用的超声波测试仪A1410 Pulsar,用于测量固体材料中纵向超声波的传播时间和传播速度。 强度评估是基于超声波在材料中的传播速度与其物理机械特性和物理条件之间的相关性。

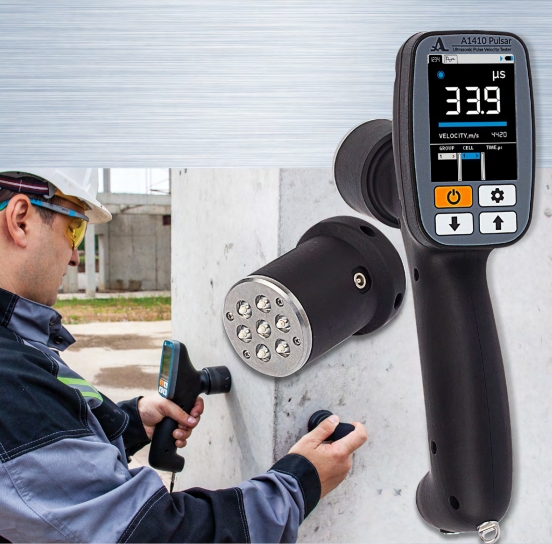

A1410 Pulsar超声波混凝土控制仪



紧凑,轻巧且易于使用的超声波测试仪A1410 Pulsar,用于测量固体材料中纵向超声波的传播时间和传播速度。

强度评估是基于超声波在材料中的传播速度与其物理机械特性和物理条件之间的相关性。

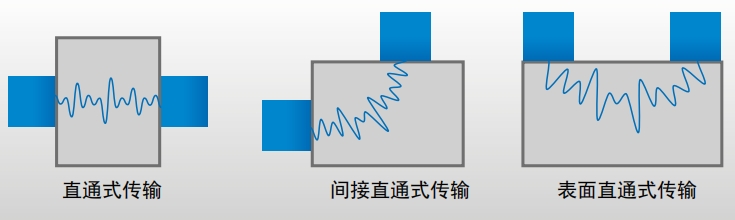

速度和时间的测量可以根据以下控制方案在可变基数的基础上进行:



直接




间接




表面

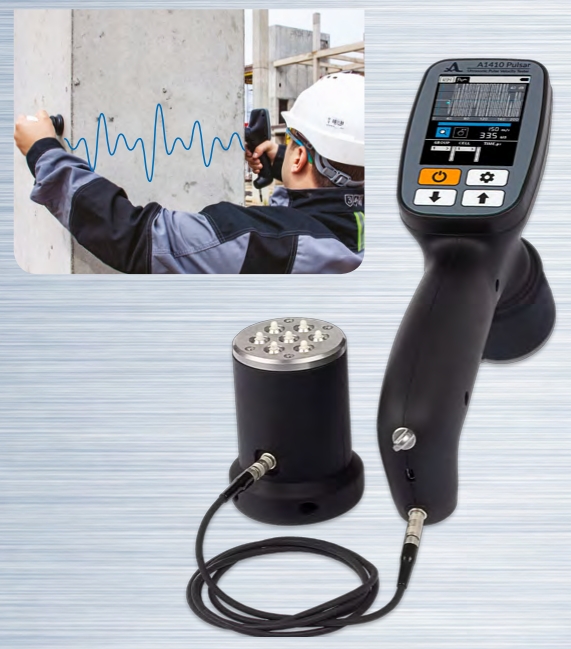

A1410 Pulsar超声波测试仪的情况下,牢固安装了由七个胶囊组成的接收传感器-具有干点接触(STK)的传感器。

使用单根LEMO-LEMO电缆连接类似的发射天线阵列(AP)。



多元素换能器的存在增加了信号的能量,从而允许监视大厚度的混凝土结构。



目的

在控制对象,双向进入的天然石料中寻找异物,夹杂物,空洞,溢出物,分层和裂缝。

通过构建相关(校准)曲线来评估混凝土强度,该曲线反映超声波在物体中传播的时间和速度与物体的物理机械特性和物理状况之间的关系。

受控对象的最大厚度为2500mm

检查厚度达1000mm的钢筋混凝土结构。

评估材料性能随时间变化的年龄。

评估材料的孔隙率和断裂。





特点

     彩色防眩光2.8英寸TFT显示屏。

     内置自动增益控制(AGC)。

     符合人体工程学的机身由轻质且抗冲击的塑料制成。

     内置的快速充电LiFePO4电池,具有更长的电池寿命和充电/放电周期,能够在低温下工作。

     非易失性存储器,可进行50,000次测量,并可以按组排序。

     使用USB和蓝牙将数据传输到外部计算机

   方便的菜单和快速访问控制功能。

     电池电量指示器。

     设备背光灯亮度的操作控制。

     测量结果指示的离散度:0.11mm

     自动关闭电源。

     A扫描信号的可用性。



全套配件

     A1410脉冲星-超声波测试仪

     天线阵列M1001 0.05A0D25PL

     LEMO电缆– LEMO single 3.0 m

     AC适配器220 V-USB

     USB A-Micro B电缆

     验证样本

     硬壳

     文档和软件CD



规格参数

延迟调整范围

0-20μs

工作频率

50 kHz

测量基础,mm

50 – 2 500

探测脉冲的幅度

400 V

换能器类型

非阻尼STK

时间显示分辨率

0.1μs

速度指示分辨率

10 m/s

时间测量范围

10 – 700 μs

超声波速度测量范围

1,000-15,000 m / s

超声波传播时间的测量允许的绝对误差极限,其中t是时间的测量值

±0.02·t + 0.1μs

超声波传播速度的测量值的允许绝对误差极限,其中c是速度的测量值ε–测量基准的相对误差

±0,02+εs+10m/s

工作温度范围

-10+55℃

营养学

电池

额定电源电压

3.3

电池运行时间

16 小时

外形尺寸

230 х 125 х 65 mm

重量

420 g
