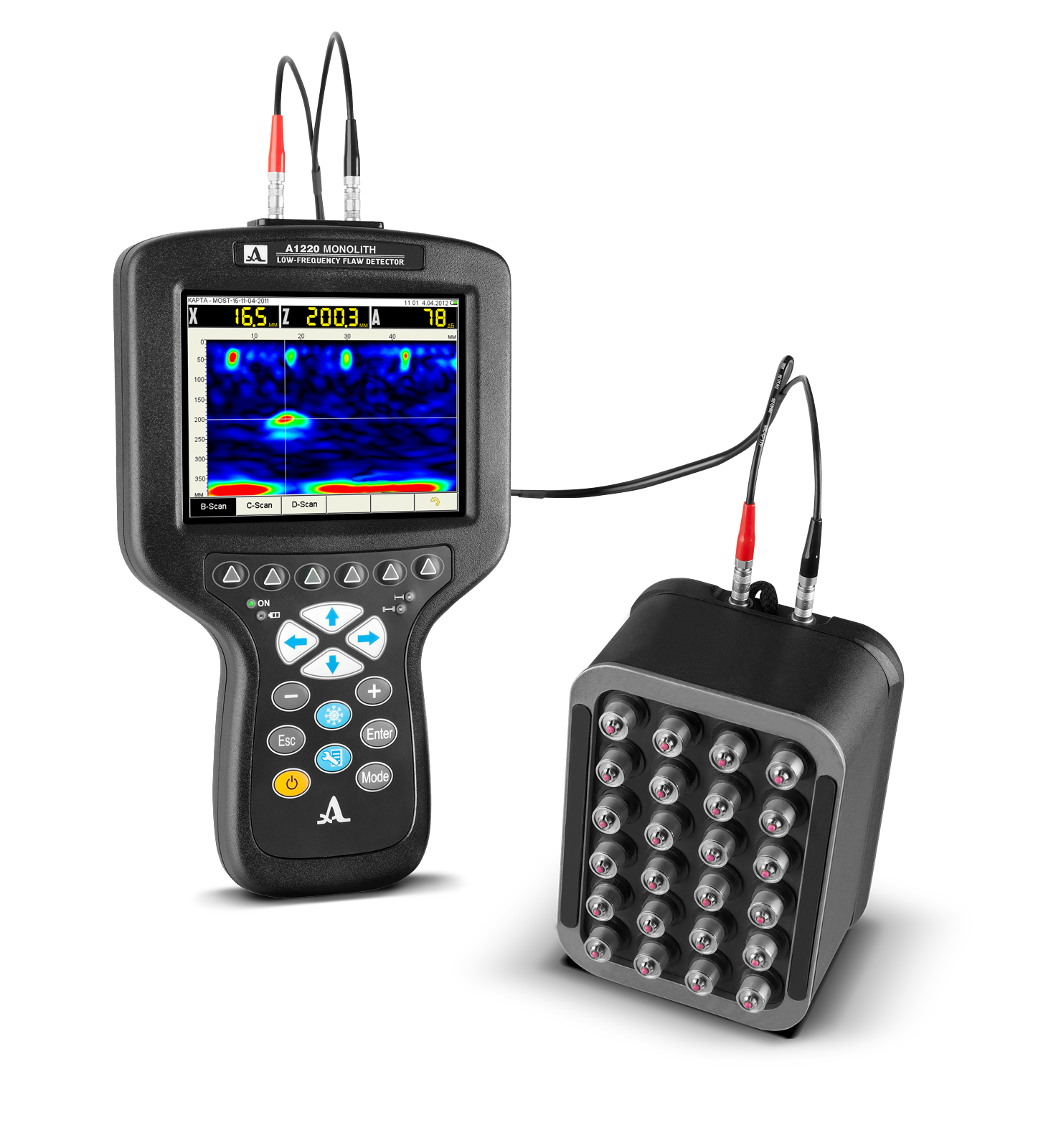

A1220 MONOLITH 3D 多功能混凝土超声波检测仪
型 号：A1220
原产地：德国ACS
用 途：混凝土制品的厚度测量。在单向进入的钢筋混凝土，石材和类似材料制成的产品和结构中寻找异物，内腔和裂缝。研究粗粒材料的内部结构。
A1220 MONOLITH 3D 多功能混凝土超声波检测仪
脉冲回波&穿透法传数据采集方式多功能仪器，适用于多种应用
• 厚度检测

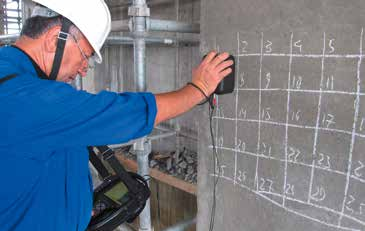

• 缺陷探测
• 3D 断层扫描

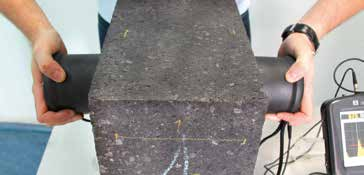

• 脉冲速度测试
新一代耐磨DPC干点接触传感器。通过INTROVIEW软件实现3D可视化，进行内部评估
技术参数
测量范围 |
0 to 1.000 mm* |
连续工作时长 |
≥ 8 hours** |
电子单元模拟带宽 |
10 to 100 KHz |
DPC传感器模拟带宽 |
10 to 100 KHz |
额定传感器频率 |
50 KHz |
天线中传感器数量 |
24（M2502 阵列传感器） |
超声波脉冲波速测试 更多传感器选择 |
S1802(单个剪切波DPC传感器） S1803（单个纵波DPC传感器） M2102(DPC阵列式剪切传感 器） M2102（DPC阵列式纵波传感 器） |
主要特征
● 粗糙/不平整表面的无耦合器UT测量
● MAP模式下的三维数据采集和处理
● 非凡的穿透能力，深度可达4m
● 兼容其它低频传感器
● 通过USB线传输数据
● MAP模式下的三维数据采集和处理
● 非凡的穿透能力，深度可达4m
● 兼容其它低频传感器
● 通过USB线传输数据

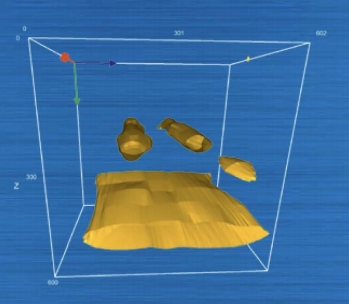

● 3D视图模式
等值面-ISO纹理映射最大强度投影
● 2D视图模式
● 与其它ACS仪器兼容全景B,C,D扫描平面切片/部分体积
(A1220 MONOLITH, A1040 MIRA)
● A1220 MONOLITH 电子单元
● AC 220/15V 电源适配器
● 220/15V 电源
● USB A 转 MICRO B线
● Lemo-Lemo 双线，1.2m
● M2502 阵列式天线
● INTROVIEW® 3D 软件
● 硬质携带箱
● AC 220/15V 电源适配器
● 220/15V 电源
● USB A 转 MICRO B线
● Lemo-Lemo 双线，1.2m
● M2502 阵列式天线
● INTROVIEW® 3D 软件
● 硬质携带箱
